デジタル I/O とクロック

iD44 MKII は、光デジタル入力 ×2、光デジタル出力 ×2、BNC Word Clock 出力を備えています。

iD44 MKII を他のデジタルオーディオ機器と接続する場合、正しいクロック設定が不可欠です。

光デジタル I/O​

各光端子は ADAT または光 S/PDIF として使用できます。

ADAT​

サンプルレート光ポートあたりのチャンネル数合計チャンネル数
44.1 / 48 kHz816 入力 / 16 出力
88.2 / 96 kHzSMUX 使用時 48入力 / 8出力

88.2 / 96 kHz で8チャンネルすべての ADAT を使用するには、両方の光接続が必要です。

Optical S/PDIF​

各光接続は、最大 96 kHz まで2チャンネルの S/PDIF オーディオを伝送します。

iD ミキサーの System Panel でデジタルフォーマットを設定します。

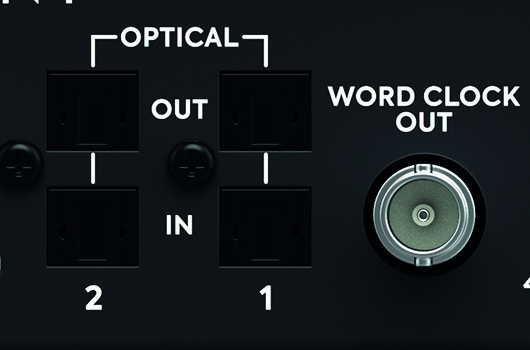

iD44 MKII のデュアル光デジタル I/O と Word Clock 出力

Word Clock 出力​

iD44 MKII には、44.1 / 48 / 88.2 / 96 kHz で動作する BNC Word Clock 出力 があります。

important

BNC 接続は 出力専用 です。

iD44 MKII は BNC から外部クロックを受信できません。別の機器へ同期する場合は、いずれかの光入力からクロックを受信する必要があります。

Word Clock 出力は、iD44 MKII が内部クロックを使用している場合でも外部光ソースへ同期している場合でも、現在動作しているサンプルレートに追従します。

デジタルクロックの基本​

デジタル接続されたすべての機器は、同じクロックで動作する必要があります。システム内の1台がクロックを供給し、その他のデジタル機器がそれへ同期します。

クロック設定が正しくないと、クリック、ポップ、歪み、その他のデジタルオーディオエラーが発生する可能性があります。

iD44 MKII をクロックソースとして使用する​

Preferred Clock Source を Internal に設定します。

接続された機器は、光出力または BNC Word Clock 出力のいずれかから iD44 MKII のクロックを受信できます。

BNC で外部機器をクロックする​

iD44 MKII の Word Clock 出力を、75 Ω BNC ワードクロックケーブルで外部機器の Word Clock 入力へ接続します。

複数の機器へ分配する場合は BNC T字コネクターを使用します。チェーンの最後の機器のみ 75 Ω 終端 を有効にしてください。

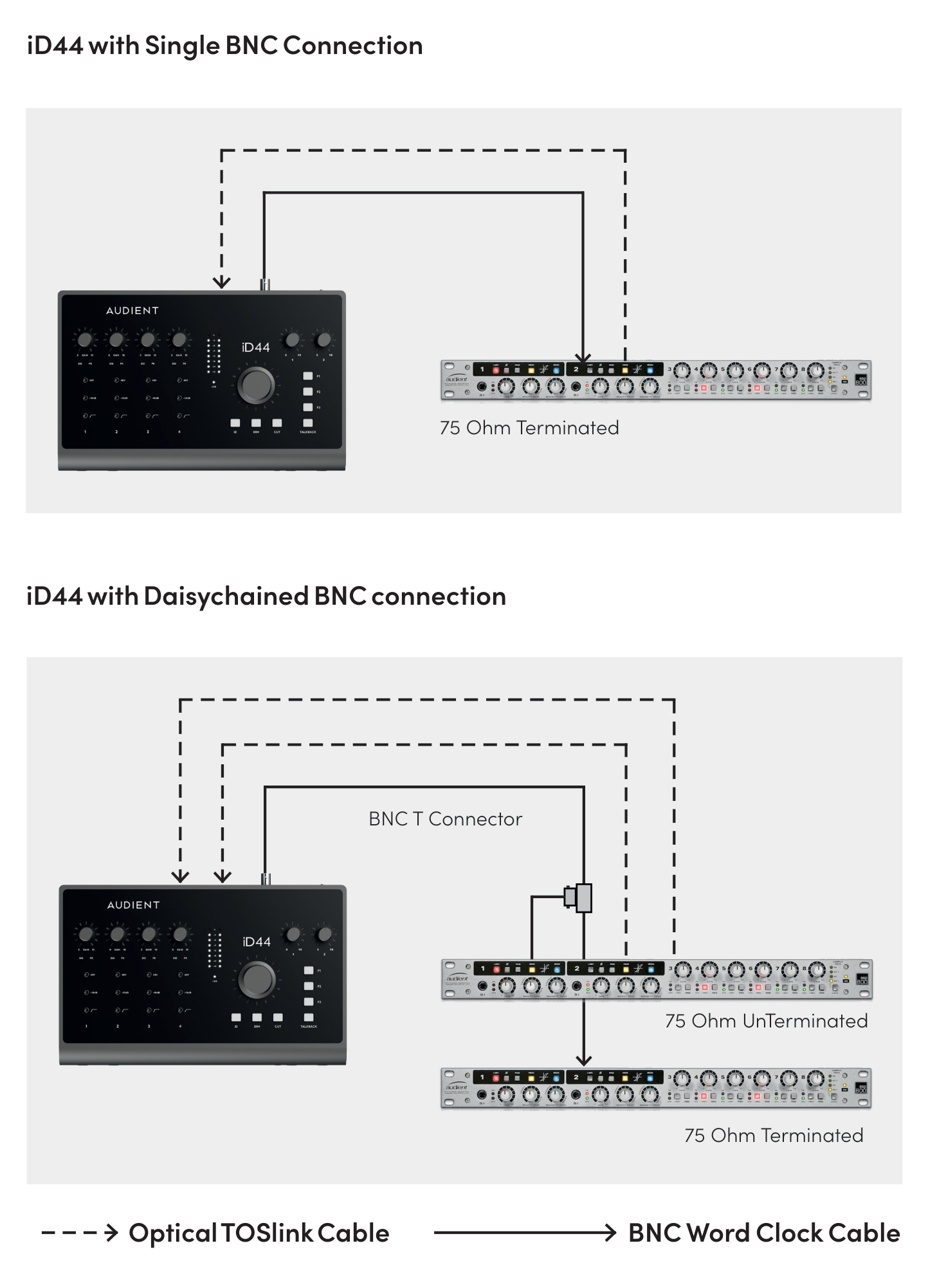

iD44 MKII の単一機器およびデイジーチェーン BNC Word Clock 接続例

iD44 MKII を外部機器へ同期する​

  1. 外部機器の光出力を iD44 MKII の光入力へ接続します。
  2. 外部機器をクロック供給側に設定します。
  3. iD ミキサーで Preferred Clock Source を信号を受信している光入力へ設定します。
  4. 対応するデジタル入力フォーマットを ADAT または S/PDIF に設定します。
  5. 外部機器、iD44 MKII、DAW が同じサンプルレートを使用していることを確認します。
  6. クロックステータスインジケーターが緑色であることを確認します。

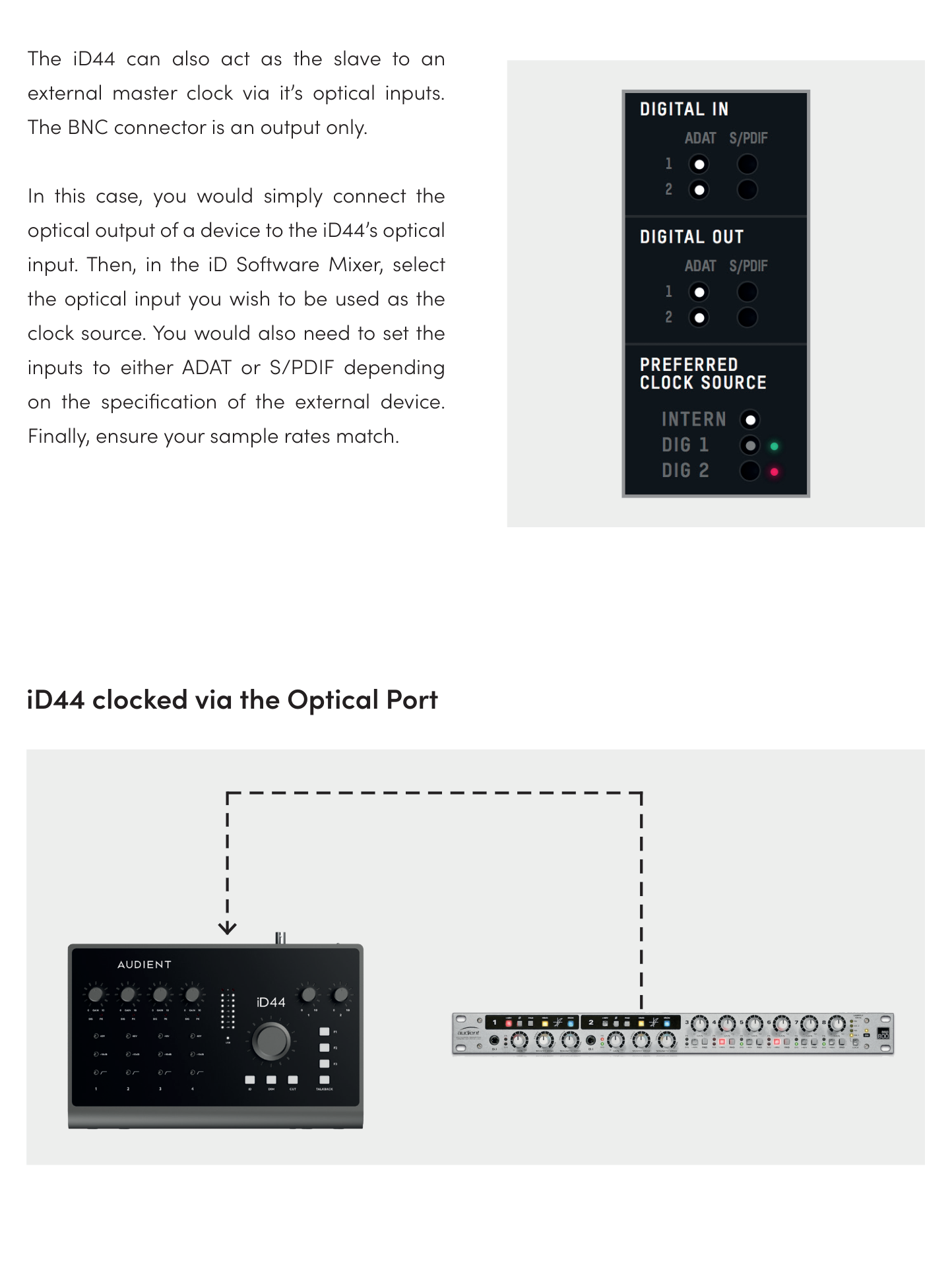

光デジタル入力経由で外部機器へ同期した iD44 MKII

クロックステータス​

  • Red — クロック信号を検出していません
  • Amber — 異なるサンプルレートのクロックを検出しています
  • Green — 正しいサンプルレートの有効なクロックを検出しています

選択した外部クロックが有効でない場合、iD44 MKII は有効な外部クロックを検出するまで内部クロックを使用します。
