システムパネルとルーティング

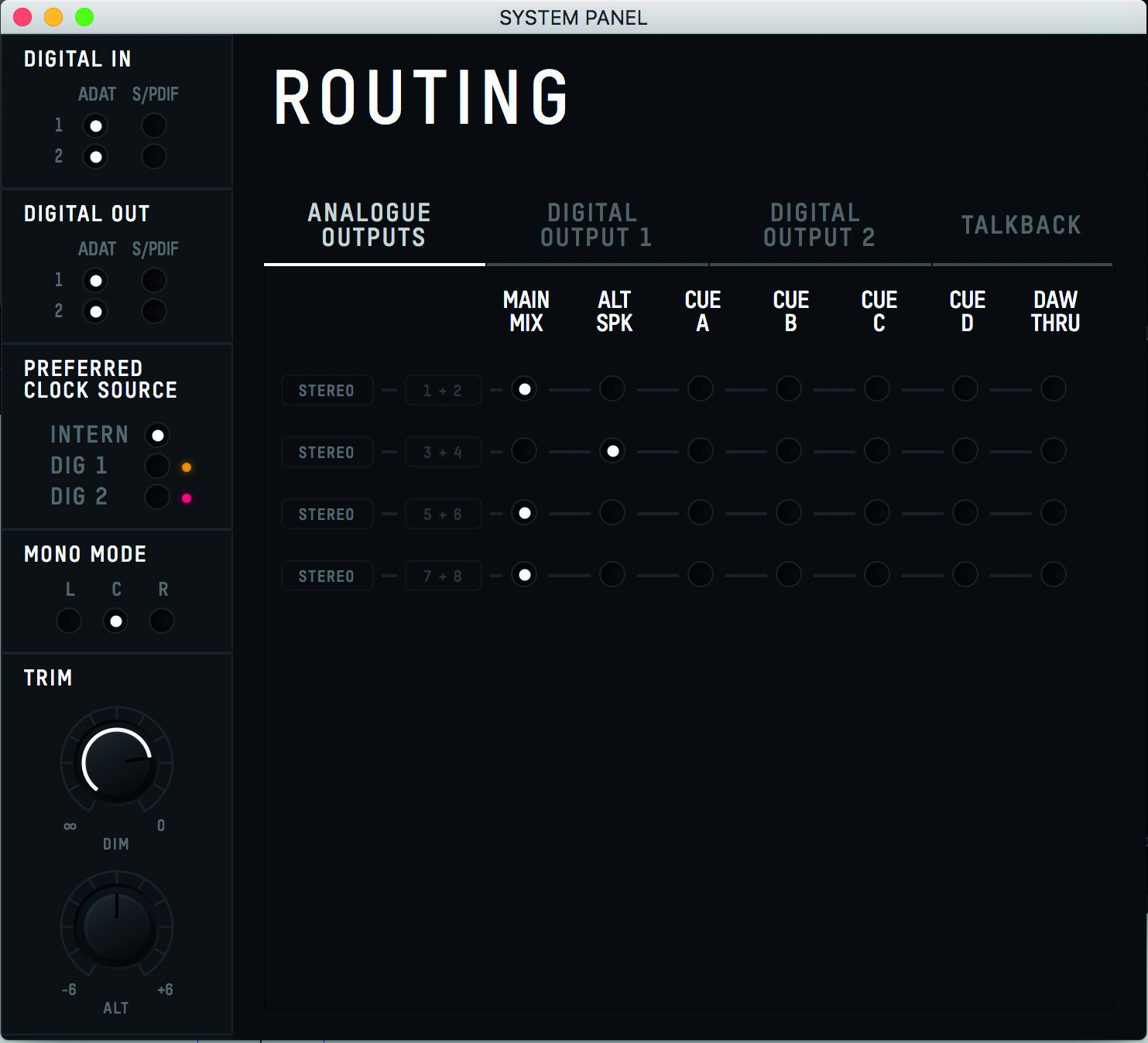

iD ソフトウェアミキサーの System Panel を開くと、デジタル I/O、クロッキング、モニター動作、出力ルーティング、Talkback を設定できます。
デジタル I/O フォーマット
各光接続を ADAT または S/PDIF に設定します。
デジタルフォーマットとクロックソースは別々の設定です。チャンネル数とクロック構成については デジタル I/O とクロック を参照してください。
Preferred Clock Source
iD44 MKII が使用するクロックを選択します。
- 内部
- Optical 入力 1
- Optical 入力 2
外部光ソースを選択すると、その状態が clock selector の横に表示されます。
- Red - クロックを検出していません
- Amber - 異なるサンプルレートのクロックを検出しています
- Green - 正しいサンプルレートの有効なクロックです
有効な外部クロックが利用できない場合、iD44 MKII は外部ソースが有効になるまで内部クロックを使用します。
Mono Mode
Mono Mode は、サミングしたモノのモニター信号を左、右、または両方のモニターから再生するかを設定します。
Dim Level
Dim Level は DIM 有効時にモニター信号をどれだけ減衰するかを設定します。
ALT スピーカー Level
ALT Speaker Level でメインと代替モニターシステムのレベル差を補正します。

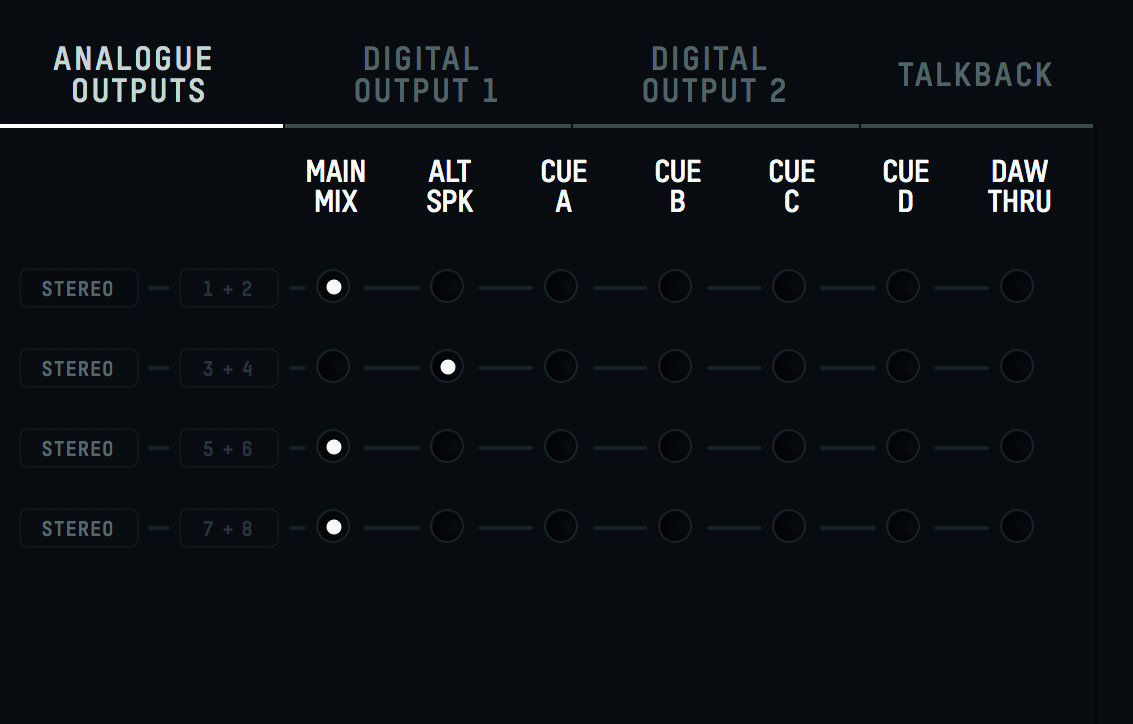

出力ルーティング
ルーティングマトリクスは次の出力で使用できます。
- アナログ出力
- デジタル出力 1
- デジタル出力 2
マトリクスでは、各出力先へ必要なソースを割り当てます。
メイン Mix
Main Mix は iD ソフトウェアミキサーの Master Mix バスを選択した出力へルーティングします。
ALT
ALT モードが有効な場合、ALT は Master Mix を設定済みの ALT スピーカー出力へルーティングします。
Cue A-D
出力は Cue A、Cue B、Cue C、Cue D に割り当てられます。Cue ミックスは独自の Cue Master レベルを使用し、メインのハードウェアのモニターボリュームエンコーダーでは制御されません。
DAW THRU
DAW THRU はコンピューター再生を通常の iD ミキサー経路を通さず、選択した出力へ直接ルーティングします。
DAW THRU はライン/デジタル出力の通常のモニターボリュームコントロールをバイパスします。
スピーカー出力を DAW THRU へ割り当てる前に DAW の出力レベルを下げるか、外部のモニターコントローラー / アッテネーターを使用してください。減衰されていない DAW THRU 信号は非常に大きな音量になる可能性があります。
例えばデジタル出力 1 のチャンネル 1+2 を DAW THRU に割り当てると、DAW 再生出力 9+10 から信号を受けます。
ヘッドフォンと DAW THRU
ヘッドホン 1 / ヘッドホン 2 もルーティングマトリクスから割り当てできます。ヘッドフォン出力を DAW THRU に割り当てた場合でも、専用のハードウェアヘッドフォンレベルコントロールは有効です。
Talkback
Talkback には次のいずれかを使用できます。
- 利用可能な iD44 MKII アナログ/デジタル入力
- ホストコンピューターへ接続された外部オーディオ入力デバイス

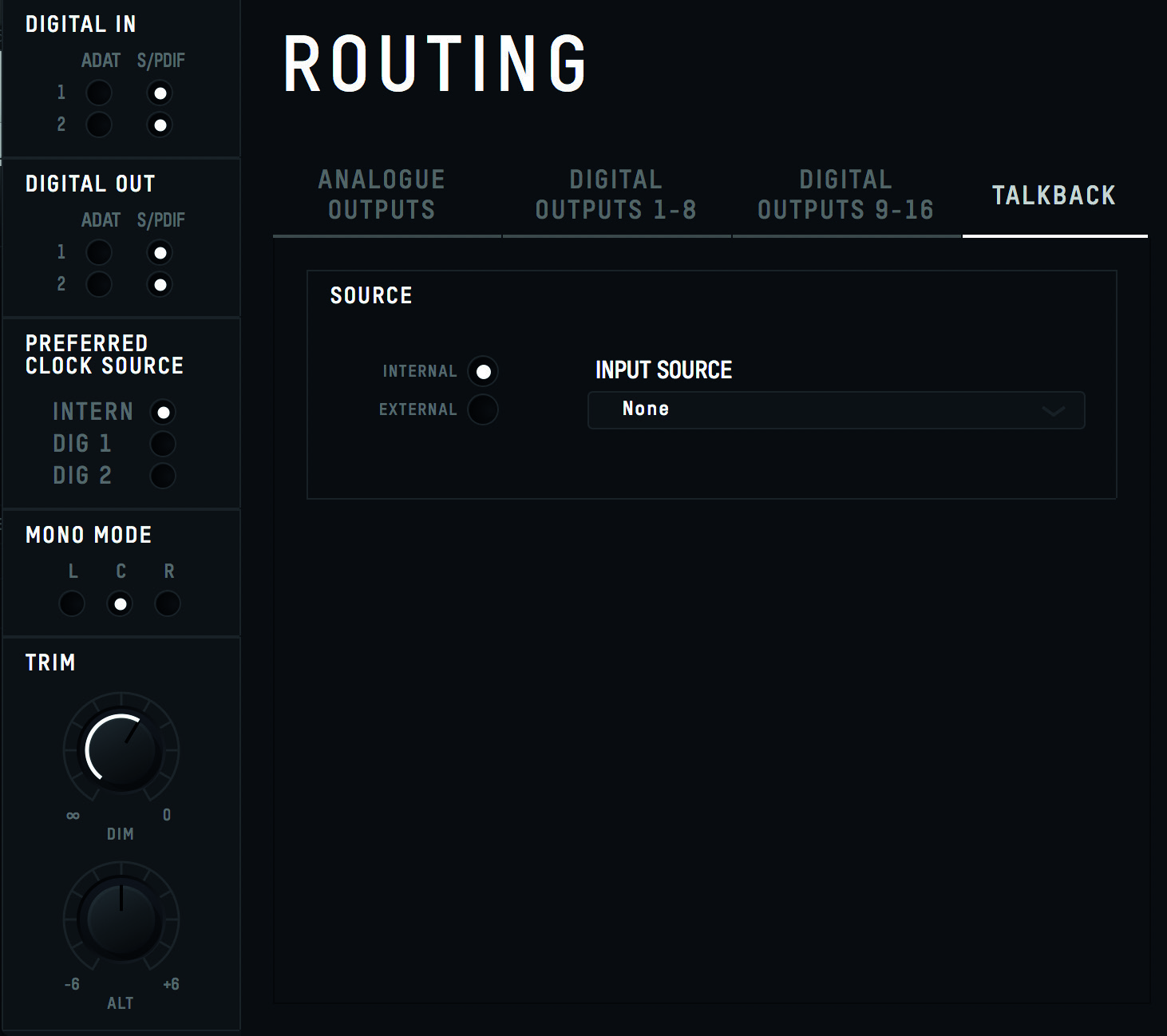

内部入力

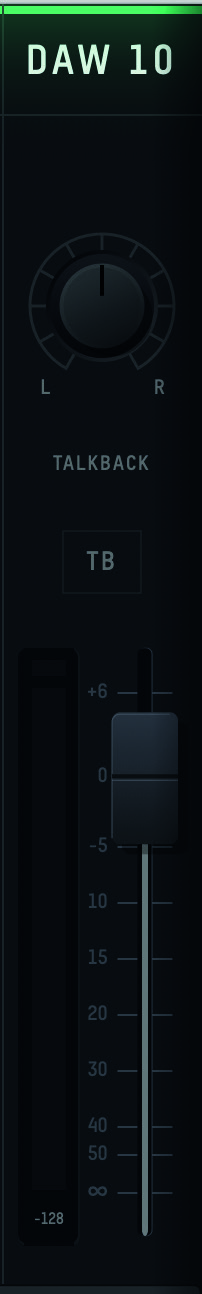

iD44 MKII 入力を Talkback に割り当てると、そのミキサーチャンネルが Talkback チャンネルになります。Talkback チャンネルのフェーダーは Cue ミックスに表示され、メイン Mix には表示されません。

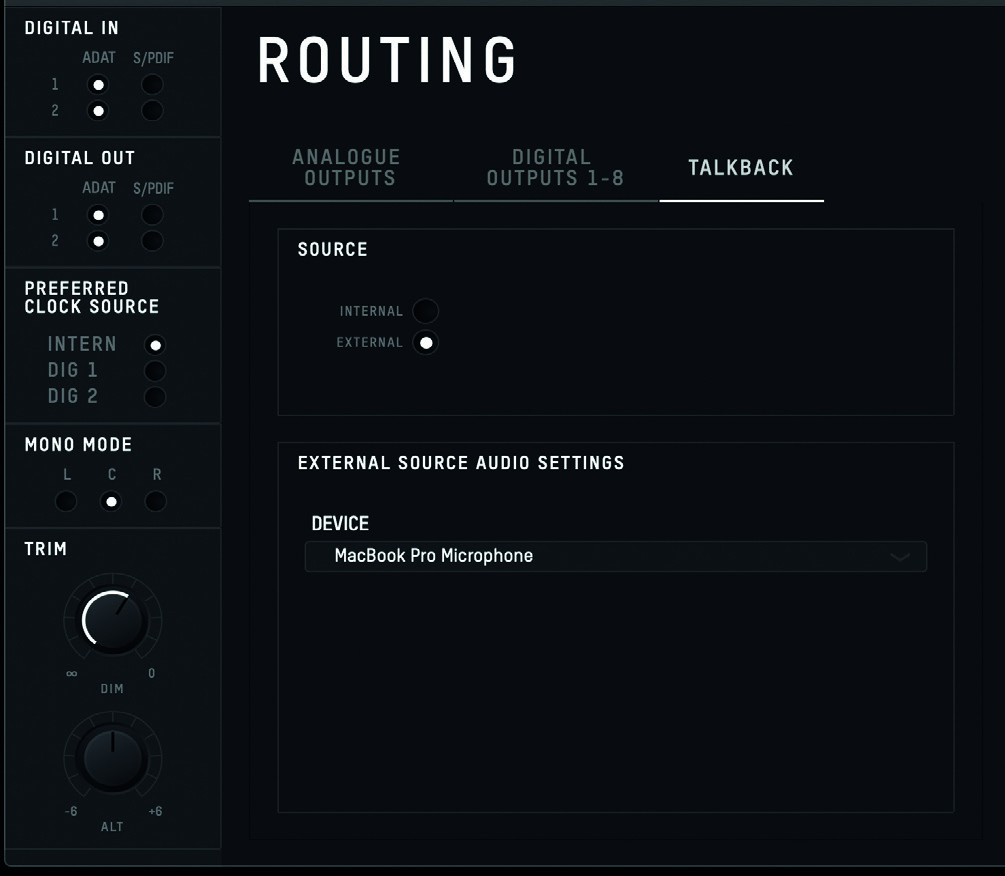

外部デバイス
コンピューターの内蔵マイクや USB マイクなど、別のオーディオ入力デバイスを使用するには External Device を選択します。
Talkback Device で必要なホスト入力デバイスを選択します。外部の Talkback 信号は iD ソフトウェアミキサーの DAW 10 に表示されます。
Talkback レベル
必要な Cue ミックスで Talkback レベルを個別に設定します。専用ハードウェア TALKBACK ボタン、ミキサーの Talkback コントロール、または割り当てた Function Key で Talkback を有効にします。
