System Panel y enrutamiento

Abre System Panel de iD Software Mixer para configurar I/O digital, clocking, comportamiento de monitorización, enrutamiento de salidas y Talkback.

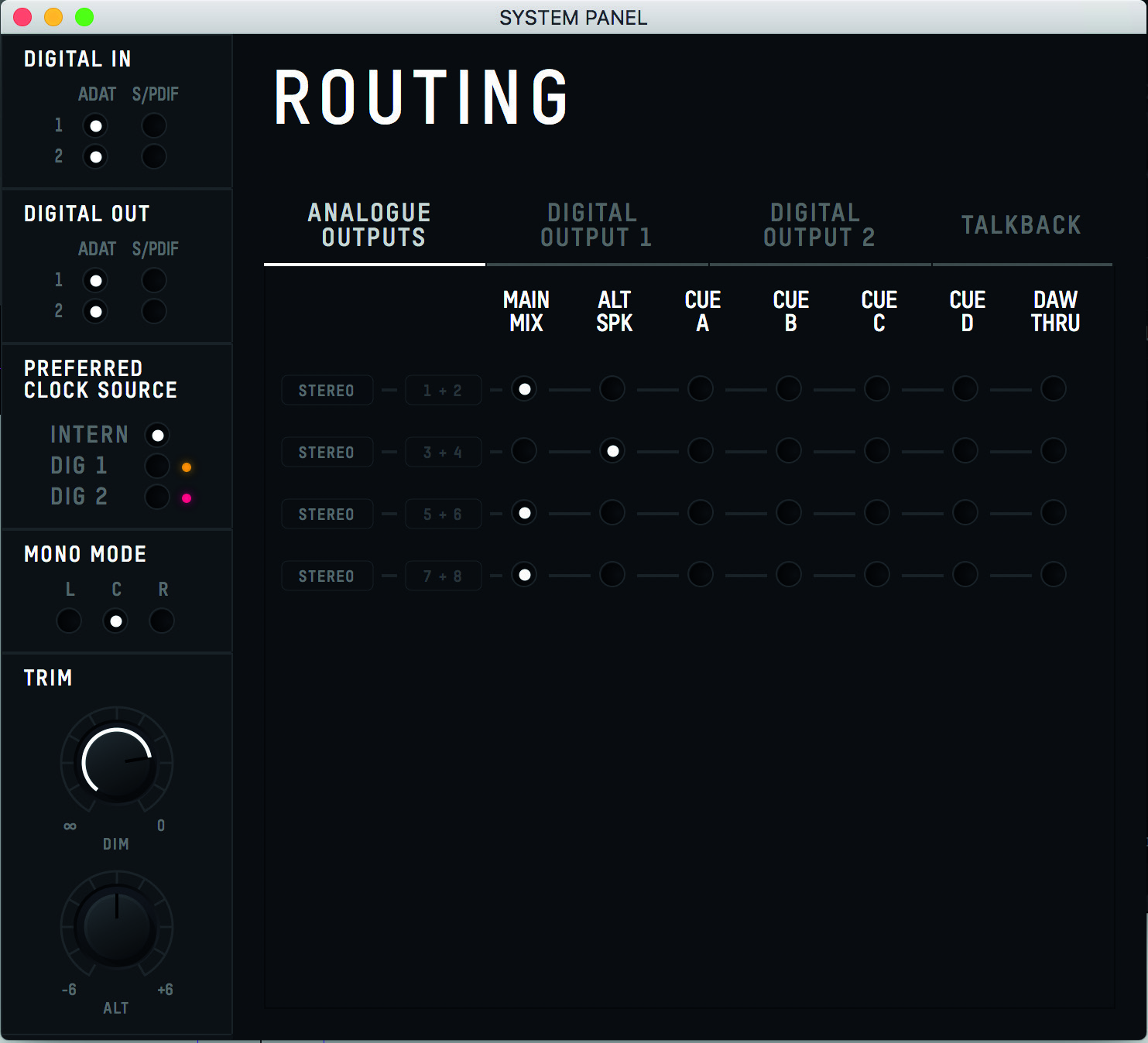

Vista de enrutamiento de System Panel de iD44 MKII

Digital I/O Format​

Configura cada conexión óptica para utilizar ADAT o S/PDIF.

El formato digital y la fuente de clock son ajustes independientes. Consulta I/O digital y clocking para conocer el número de canales y las configuraciones de clocking.

Preferred Clock Source​

Selecciona el clock utilizado por iD44 MKII:

  • Internal
  • Optical Input 1
  • Optical Input 2

Cuando se selecciona una fuente óptica externa, su estado se muestra junto al selector de clock:

  • Rojo - no se detecta clock
  • Ámbar - se detecta clock con una frecuencia de muestreo diferente
  • Verde - clock válido con la frecuencia de muestreo correcta

Si no hay disponible un clock externo válido, iD44 MKII utiliza su clock interno hasta que la fuente externa sea válida.

Mono Mode​

Mono Mode determina dónde se reproduce la señal de monitorización mono sumada: izquierda, derecha o ambas.

Dim Level​

Dim Level establece cuánto se atenúa la señal de monitorización cuando DIM está activo.

ALT Speaker Level​

Utiliza ALT Speaker Level para compensar diferencias de nivel entre los sistemas de monitorización Main y alternativo.

Enrutamiento de salidas​

Routing Matrix está disponible para:

  • Analogue Outputs
  • Digital Output 1
  • Digital Output 2

La matriz permite alimentar cada destino de salida desde la fuente necesaria.

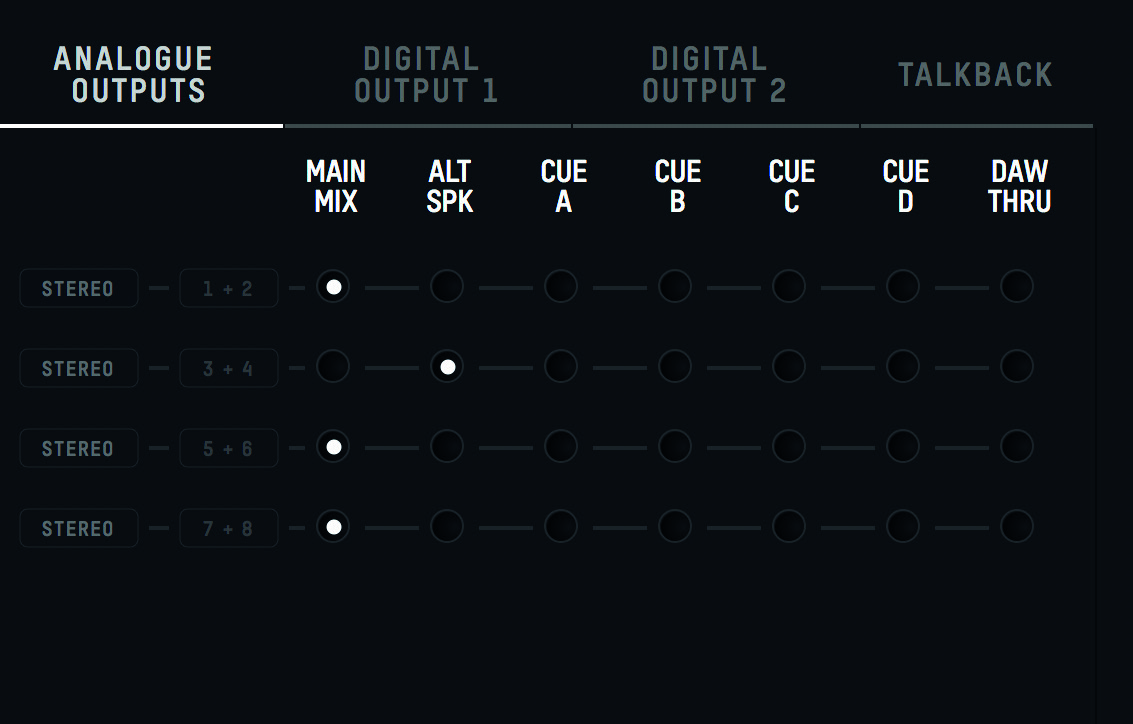

Routing Matrix de iD44 MKII mostrando Main Mix, ALT, mezclas Cue y DAW THRU

Main Mix​

Main Mix enruta el bus Master Mix de iD Software Mixer a la salida seleccionada.

ALT​

ALT enruta Master Mix a las salidas de altavoces alternativos seleccionadas cuando el modo ALT está activo.

Cue A-D​

Las salidas pueden asignarse a Cue A, Cue B, Cue C o Cue D. Las mezclas Cue utilizan sus propios niveles Cue Master y no están controladas por el encoder principal de volumen de monitorización del hardware.

DAW THRU​

DAW THRU enruta la reproducción del ordenador directamente a la salida seleccionada, omitiendo la ruta normal de iD Mixer.

aviso

DAW THRU omite el control normal de volumen de monitorización para salidas de línea y digitales.

Reduce el nivel de salida de la DAW antes de asignar una salida de altavoz a DAW THRU, o utiliza un monitor controller/atenuador externo. Una señal DAW THRU sin atenuar puede ser muy alta.

Por ejemplo, cuando los canales 1+2 de Digital Output 1 se asignan a DAW THRU, reciben la señal de las salidas de reproducción DAW 9+10.

Auriculares y DAW THRU​

Headphone 1 y Headphone 2 también pueden asignarse a través de Routing Matrix. Cuando una salida de auriculares se asigna a DAW THRU, su control de nivel de auriculares dedicado en el hardware permanece activo.

Talkback​

Talkback puede utilizar:

  • una entrada analógica o digital disponible de iD44 MKII;
  • un dispositivo de entrada de audio externo conectado al ordenador host.

Entrada interna​

Cuando una entrada de iD44 MKII se asigna como Talkback, su canal del mezclador se convierte en un canal Talkback. Los faders del canal Talkback aparecen en las mezclas Cue y no en Main Mix.

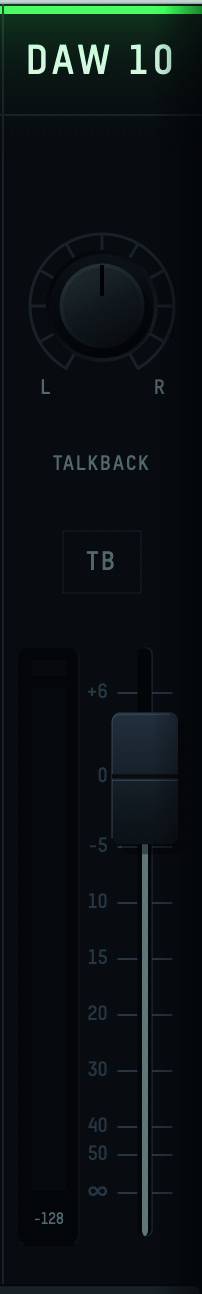

Canal Talkback mostrado en una mezcla Cue de iD44 MKII

Dispositivo externo​

Selecciona External Device para utilizar otro dispositivo de entrada de audio conectado al ordenador, como un micrófono integrado o USB.

Utiliza Talkback Device para elegir el dispositivo de entrada host necesario. La señal Talkback externa aparece en iD Software Mixer en DAW 10.

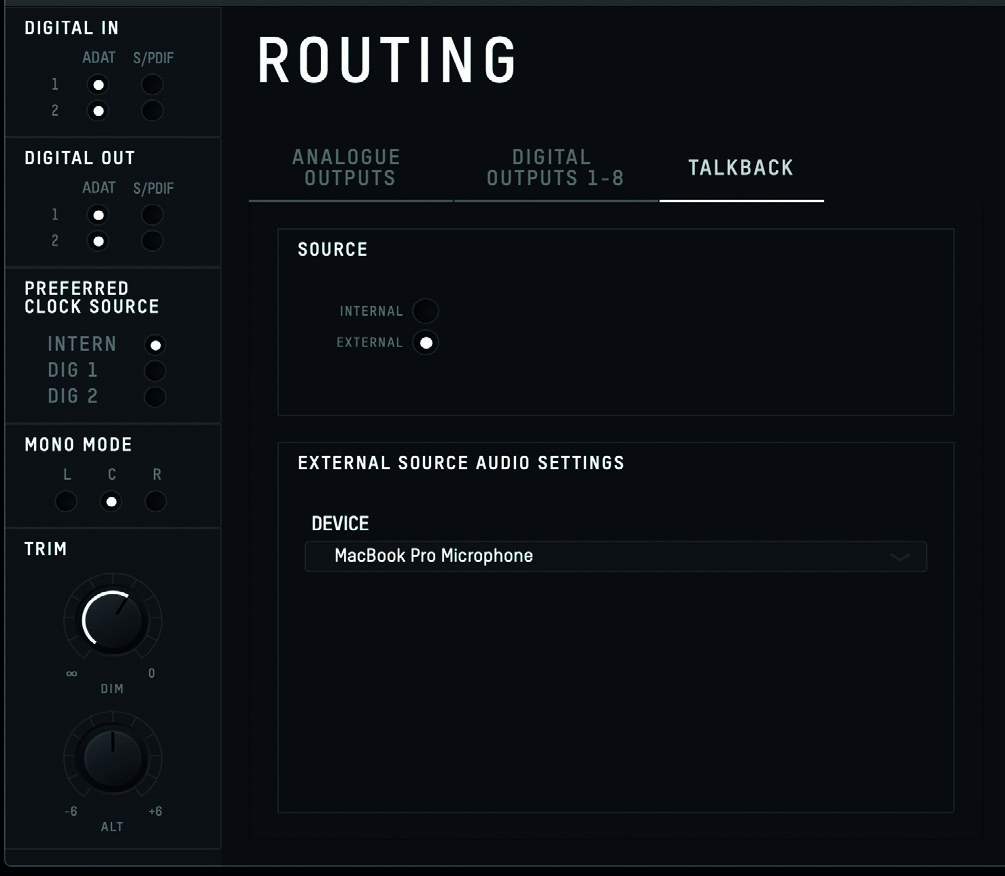

Controles de enrutamiento y fuente Talkback de iD44 MKII Selección de dispositivo Talkback externo de iD44 MKII

Niveles de Talkback​

Ajusta el nivel de Talkback de forma independiente en las mezclas Cue necesarias. Utiliza el botón de hardware dedicado TALKBACK, el control Talkback del mezclador o una Function Key asignada para activar Talkback.
