System पैनल और रूटिंग

Digital I/O, क्लॉकिंग, मॉनिटर behaviour, आउटपुट रूटिंग और Talkback कॉन्फ़िगर करने के लिए iD Software Mixer का System पैनल खोलें।

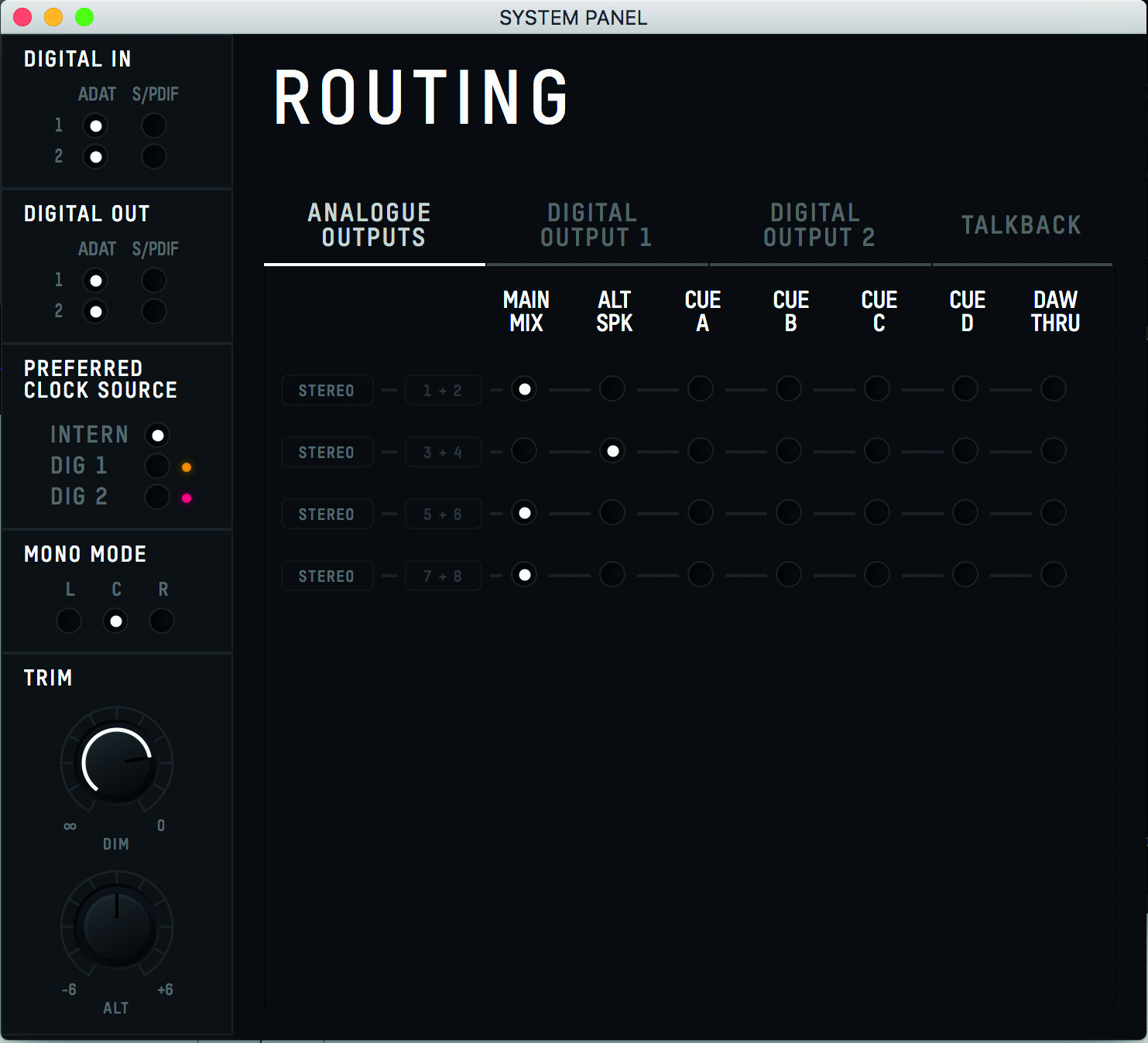

iD44 MKII System पैनल रूटिंग व्यू

Digital I/O Format​

हर ऑप्टिकल कनेक्शन को ADAT या S/PDIF पर सेट करें।

Digital फ़ॉर्मैट और क्लॉक सोर्स अलग सेटिंग्स हैं। चैनल counts और क्लॉकिंग कॉन्फ़िगरेशन्स के लिए Digital I/O और Clocking देखें।

Preferred Clock Source​

iD44 MKII द्वारा उपयोग की जाने वाली क्लॉक चुनें:

  • Internal
  • ऑप्टिकल इनपुट 1
  • ऑप्टिकल इनपुट 2

एक्सटर्नल ऑप्टिकल सोर्स चुने जाने पर उसकी स्थिति क्लॉक selector के पास दिखाई जाती है:

  • Red - कोई क्लॉक detect नहीं हुई
  • Amber - क्लॉक detect हुई है, लेकिन सैंपल रेट अलग है
  • Green - सही सैंपल रेट पर वैलिड क्लॉक

अगर वैलिड एक्सटर्नल क्लॉक उपलब्ध नहीं है, तो एक्सटर्नल सोर्स वैलिड होने तक iD44 MKII अपनी इंटरनल क्लॉक का उपयोग करता है।

Mono Mode​

Mono मोड यह तय करता है कि summed mono मॉनिटर सिग्नल लेफ्ट, राइट या दोनों sides पर सुनाई दे।

Dim लेवल​

Dim Level यह सेट करता है कि DIM सक्रिय होने पर मॉनिटर सिग्नल कितना attenuate होगा।

ALT स्पीकर लेवल​

Main और alternative मॉनिटर सिस्टम्स के बीच लेवल difference compensate करने के लिए ALT Speaker Level का उपयोग करें।

आउटपुट रूटिंग​

रूटिंग matrix इन destinations के लिए उपलब्ध है:

  • एनालॉग आउटपुट्स
  • Digital आउटपुट 1
  • Digital आउटपुट 2

Matrix से हर आउटपुट destination को ज़रूरी सोर्स से फ़ीड किया जा सकता है।

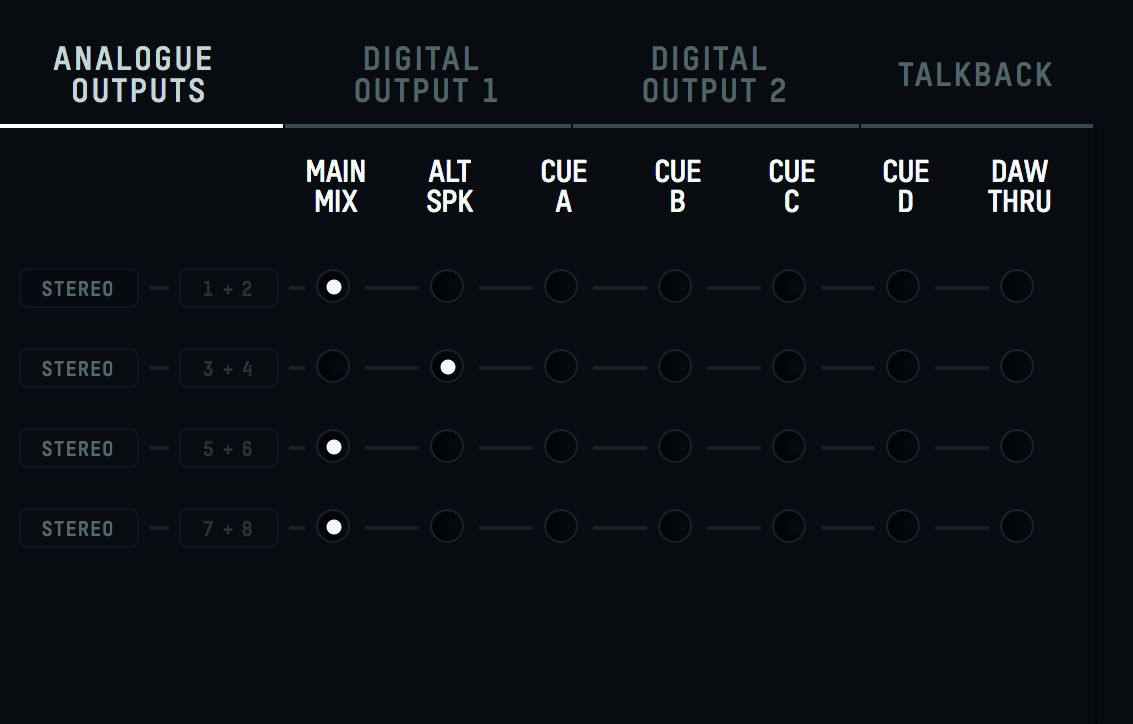

Main Mix, ALT, Cue mixes और DAW THRU दिखाता iD44 MKII रूटिंग matrix

Main Mix​

Main Mix, iD Software Mixer के मास्टर मिक्स बस को चुना हुआ आउटपुट पर रूट करता है।

ALT​

ALT मोड सक्रिय होने पर ALT, मास्टर मिक्स को चुना हुआ alternative-स्पीकर आउटपुट्स पर रूट करता है।

Cue A-D​

आउटपुट्स को Cue A, Cue B, Cue C या Cue D पर असाइन किया जा सकता है। Cue मिक्सेस अपने Cue मास्टर लेवल्स का उपयोग करते हैं और मेन हार्डवेयर मॉनिटर-वॉल्यूम encoder से नियंत्रित नहीं होते।

DAW THRU​

DAW THRU, नॉर्मल iD Mixer पाथ को बायपास करके कंप्यूटर प्लेबैक को सीधे चुना हुआ आउटपुट पर रूट करता है।

warning

DAW THRU, लाइन और डिजिटल आउटपुट्स के लिए नॉर्मल मॉनिटर-वॉल्यूम कंट्रोल को बायपास करता है।

किसी स्पीकर आउटपुट को DAW THRU पर असाइन करने से पहले DAW आउटपुट लेवल कम करें, या एक्सटर्नल मॉनिटर controller/attenuator का उपयोग करें। बिना attenuation वाला DAW THRU सिग्नल बहुत तेज़ हो सकता है।

उदाहरण के लिए, जब Digital आउटपुट 1 चैनल्स 1+2 को DAW THRU पर असाइन किया जाता है, तो उन्हें DAW प्लेबैक आउटपुट्स 9+10 से फ़ीड किया जाता है।

Headphones और DAW THRU​

हेडफ़ोन 1 और हेडफ़ोन 2 को भी रूटिंग matrix के जरिए असाइन किया जा सकता है। जब हेडफ़ोन आउटपुट DAW THRU पर असाइन होता है, तब उसका डेडिकेटेड हार्डवेयर हेडफ़ोन-लेवल कंट्रोल सक्रिय रहता है।

Talkback​

Talkback इनमें से किसी एक सोर्स का उपयोग कर सकता है:

  • कोई उपलब्ध iD44 MKII एनालॉग या डिजिटल इनपुट;
  • होस्ट कंप्यूटर से कनेक्टेड एक्सटर्नल ऑडियो इनपुट डिवाइस।

Internal इनपुट​

जब iD44 MKII इनपुट को Talkback के रूप में असाइन किया जाता है, उसका मिक्सर चैनल Talkback चैनल बन जाता है। Talkback-चैनल फेडर्स Cue मिक्सेस में दिखाई देते हैं, Main Mix में नहीं।

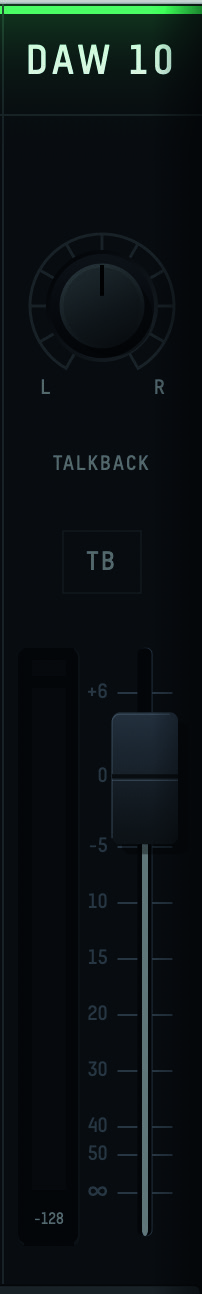

iD44 MKII Cue mix में दिखाई देता Talkback चैनल

एक्सटर्नल डिवाइस​

कंप्यूटर से कनेक्टेड किसी दूसरे ऑडियो इनपुट डिवाइस, जैसे built-in या USB माइक्रोफ़ोन, का उपयोग करने के लिए External Device चुनें।

ज़रूरी होस्ट इनपुट डिवाइस चुनने के लिए Talkback Device का उपयोग करें। एक्सटर्नल Talkback सिग्नल iD Software Mixer में DAW 10 पर दिखाई देता है।

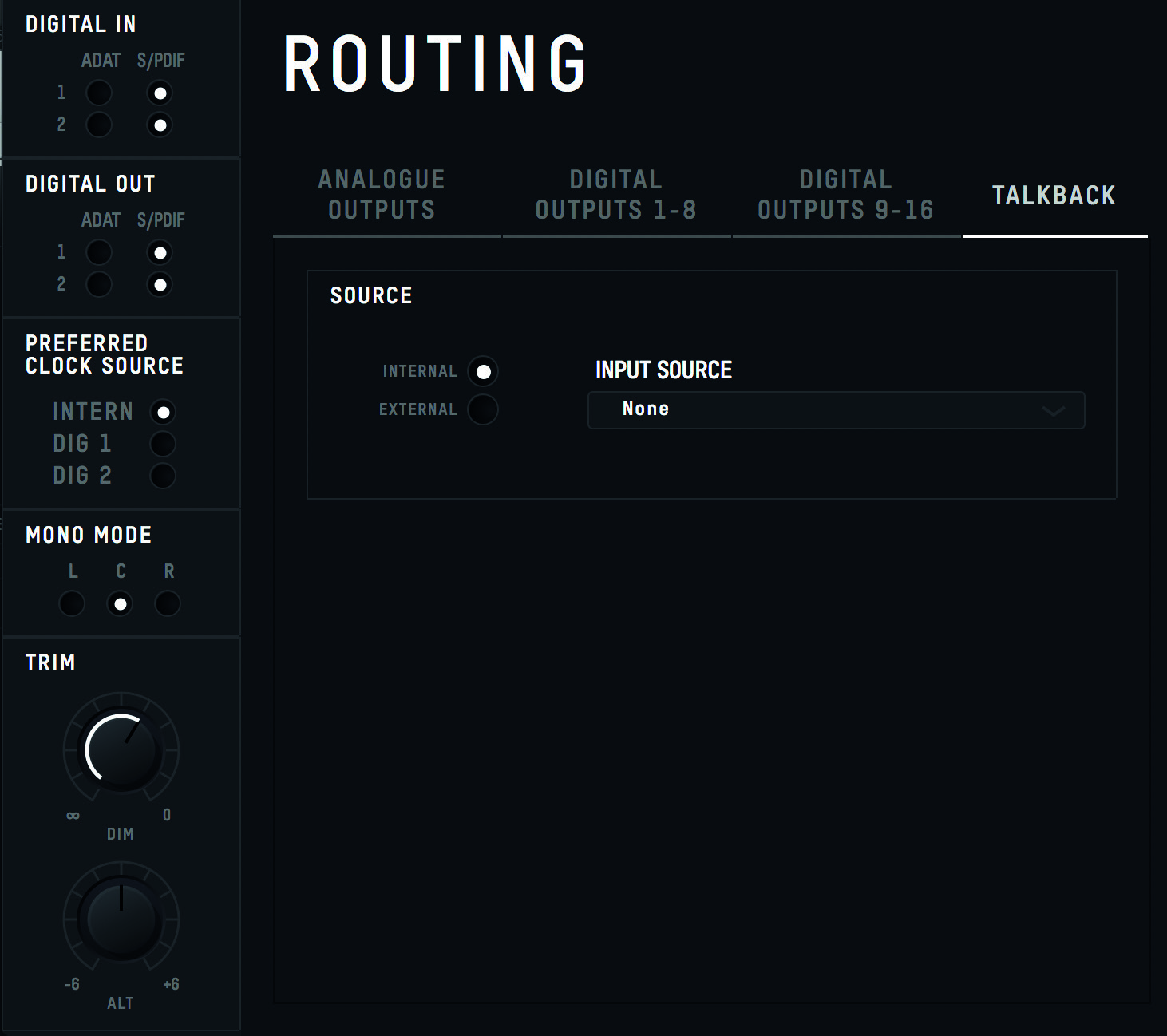

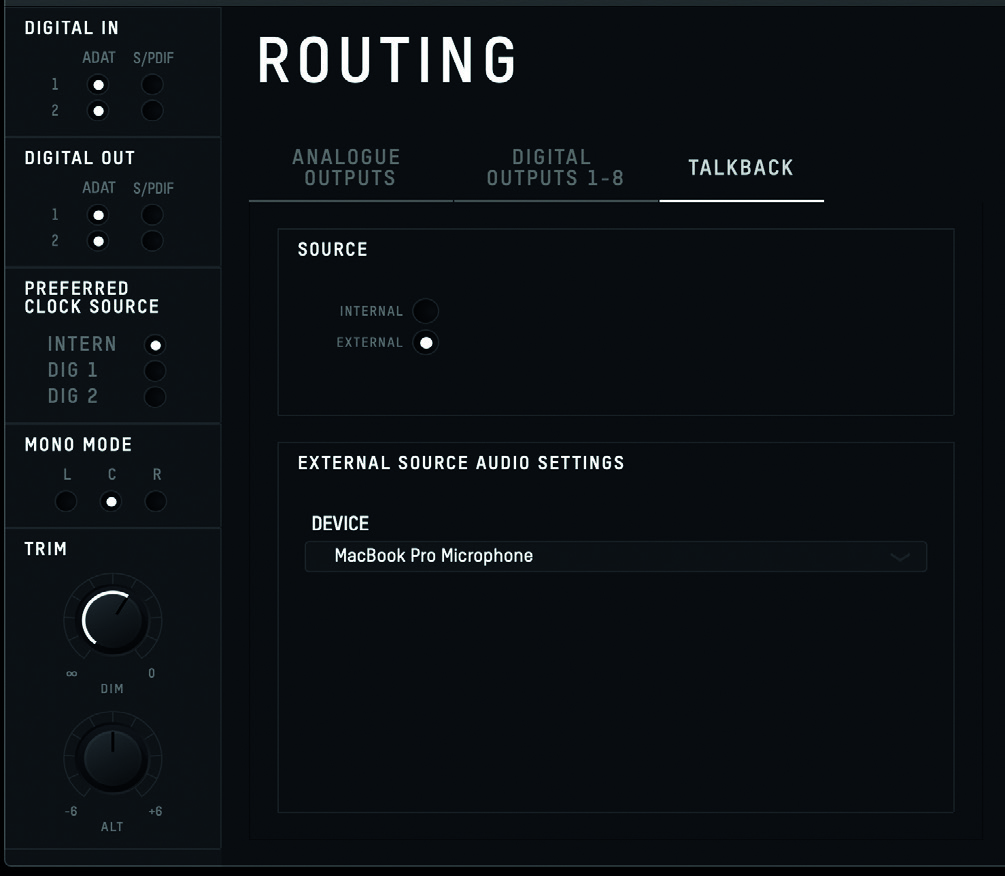

iD44 MKII Talkback रूटिंग और सोर्स कंट्रोल्स iD44 MKII external Talkback device सिलेक्शन

Talkback लेवल्स​

ज़रूरी Cue मिक्सेस में Talkback लेवल को स्वतंत्र रूप से सेट करें। Talkback activate करने के लिए डेडिकेटेड हार्डवेयर TALKBACK बटन, मिक्सर Talkback कंट्रोल या असाइन्ड Function Key का उपयोग करें।
