इनपुट्स और Inserts

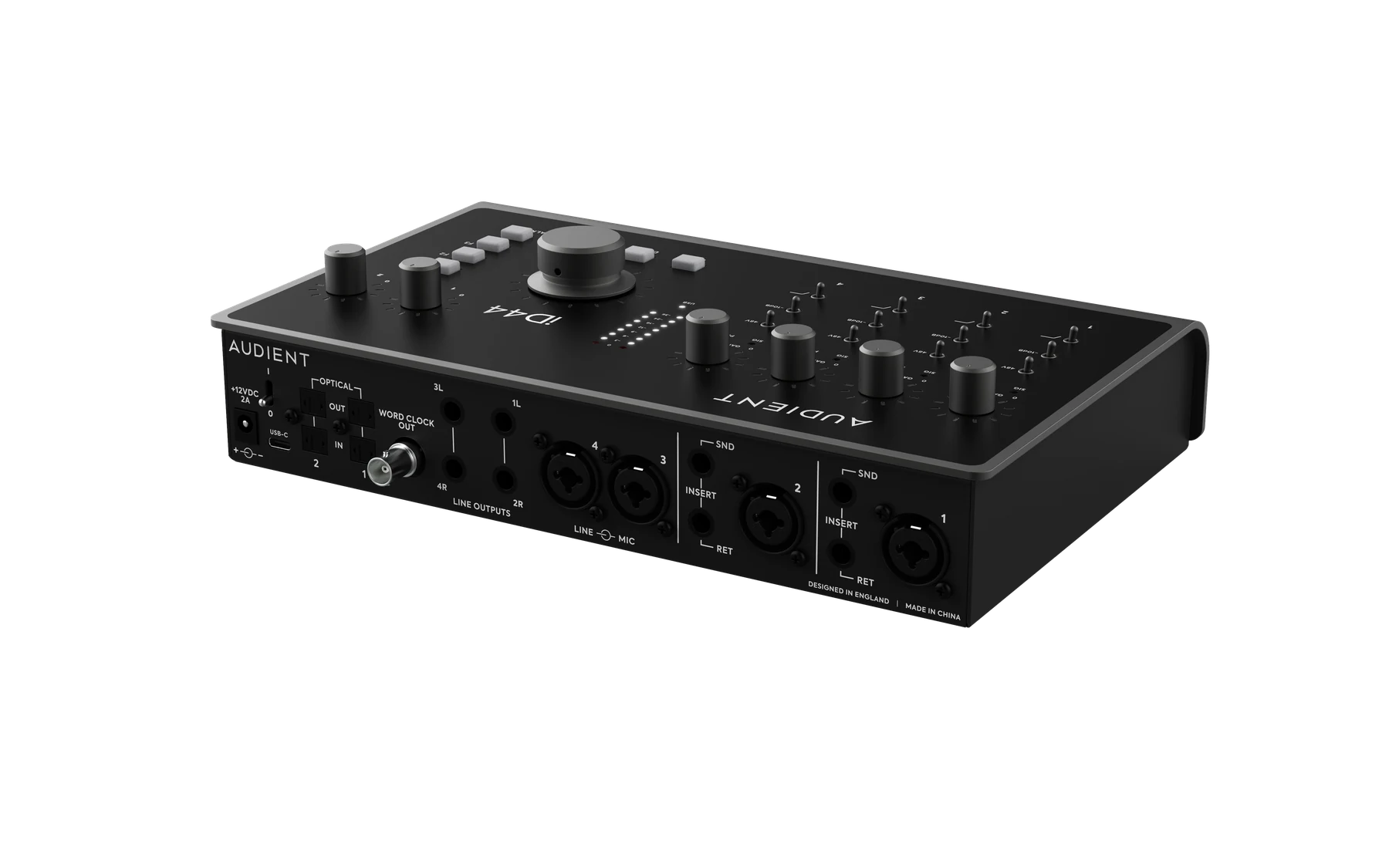

Audient iD44 MKII का रियर थ्री-क्वार्टर व्यू जिसमें एनालॉग और डिजिटल connections दिखाई देते हैं

Mic/Line इनपुट्स​

iD44 MKII रियर पैनल पर Audient कंसोल Mic प्रीऐम्प्स से जुड़े चार XLR/TRS combo इनपुट्स देता है।

इस्तेमाल करें:

  • माइक्रोफ़ोन-लेवल सोर्सेज़ के लिए XLR
  • बैलेंस्ड लाइन-लेवल सोर्सेज़ के लिए ¼-inch TRS

माइक्रोफ़ोन प्रीऐम्प्स 0 to +60 dB of gain देते हैं। लाइन-इनपुट गेन रेंज −10 to +50 dB है।

हर चैनल देता है:

  • +48 V फैंटम पावर
  • −10 dB pad
  • 100 Hz high-pass filter
  • सिग्नल/peak इंडिकेटर्स

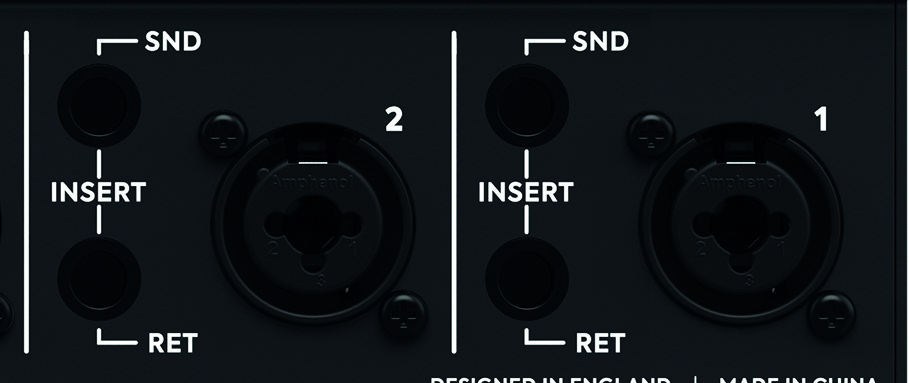

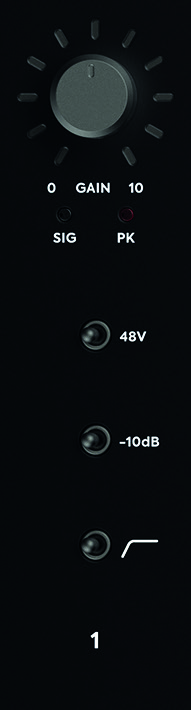

iD44 MKII इनपुट चैनल कंट्रोल strip iD44 MKII rear insert और mic-line connections

Phantom पावर​

+48 V केवल तब इनेबल करें जब कनेक्टेड माइक्रोफ़ोन को फैंटम पावर की आवश्यकता हो। हर चैनल 48 V ±4 V at up to 10 mA देता है।

Phantom पावर इनेबल करने से पहले माइक्रोफ़ोन documentation जाँचें।

Pad​

Additional headroom आवश्यक होने पर इनपुट attenuate करने के लिए −10 dB दबाएँ।

High-pass filter​

हर एनालॉग इनपुट में 100 Hz high-pass filter, second order, 12 dB/octave slope के साथ शामिल है।

Instrument इनपुट्स​

iD44 MKII दो फ्रंट-पैनल JFET इंस्ट्रूमेंट इनपुट्स देता है:

  • DI 1 → इनपुट चैनल 1
  • DI 2 → इनपुट चैनल 2

¼-inch TS plug कनेक्ट करने पर corresponding चैनल front इंस्ट्रूमेंट इनपुट पर स्विच हो जाता है। चैनल Pad और high-pass filter उपलब्ध रहते हैं।

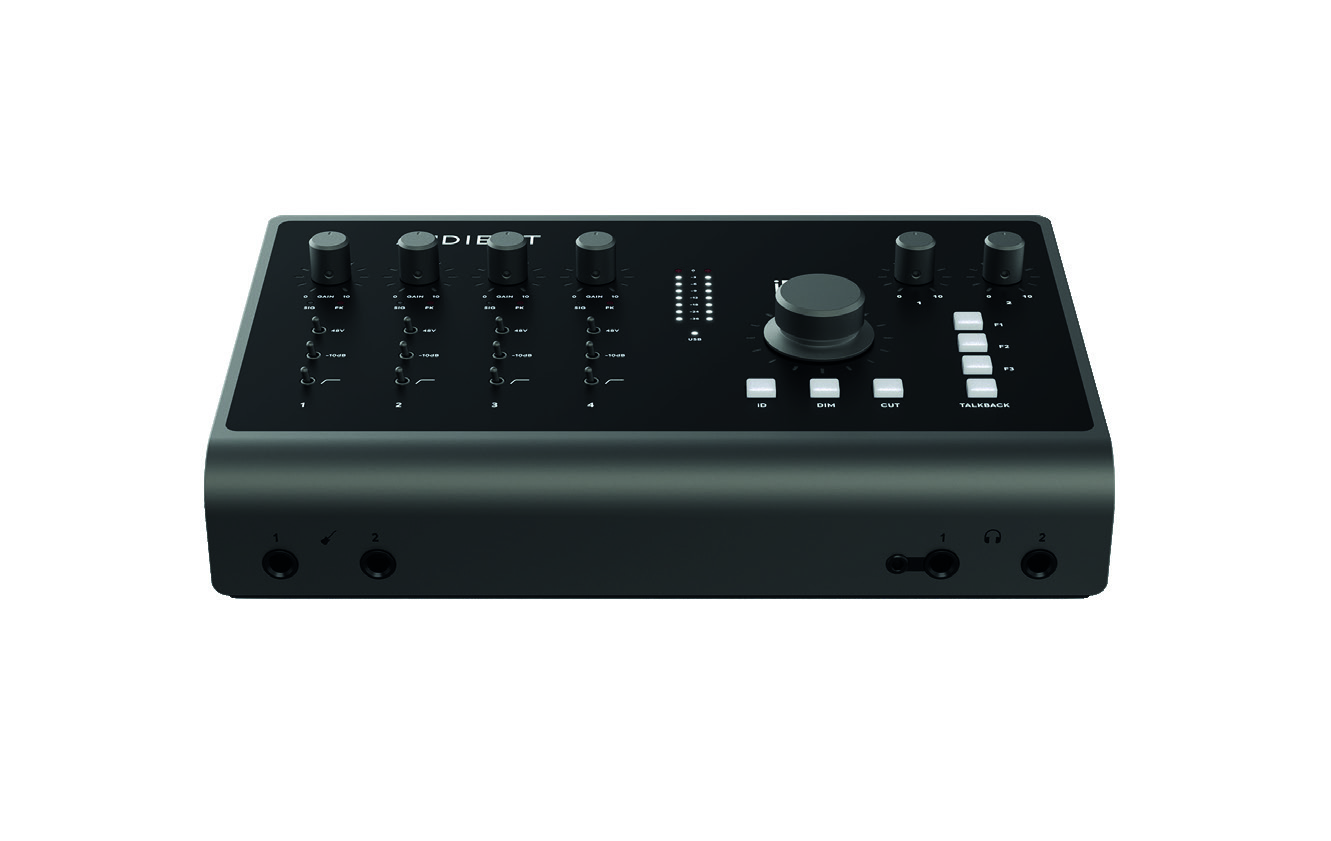

Instrument इनपुट्स दिखाता iD44 MKII फ्रंट पैनल

Inserts​

इनपुट चैनल्स 1 और 2 A/D converters से पहले एनालॉग इन्सर्ट सेंड और रिटर्न कनेक्शन्स देते हैं।

हर इन्सर्ट इस्तेमाल करता है:

  • impedance-बैलेंस्ड सेंड
  • electronically बैलेंस्ड रिटर्न

Normalled ऑपरेशन​

इन्सर्ट्स half-normalled हैं।

कुछ कनेक्टेड न होने पर सिग्नल internally प्रीऐम्प से ADC तक pass करता है। Insert Return में केबल कनेक्ट करने पर नॉर्मल इंटरनल पाथ टूट जाता है। केवल Insert Send कनेक्ट करने पर नॉर्मल पाथ interrupt किए बिना प्रीऐम्प सिग्नल दूसरी जगह लिया जा सकता है।

रिकॉर्डिंग के दौरान एक्सटर्नल प्रोसेसिंग इस्तेमाल करना​

  1. iD44 MKII Insert Send को एक्सटर्नल processor के इनपुट से कनेक्ट करें।
  2. Processor के आउटपुट को matching Insert Return से कनेक्ट करें।

Processed सिग्नल इसके बाद iD44 MKII A/D converter तक जाता है।

Onboard preamp बायपास करना​

चैनल्स 1 और 2 के इन्सर्ट रिटर्न्स A/D converters तक direct एक्सेस देते हैं।

Onboard Audient प्रीऐम्प से गुजरे बिना एक्सटर्नल माइक्रोफ़ोन प्रीऐम्प या अन्य लाइन-लेवल सोर्स इस्तेमाल करने के लिए:

  1. एक्सटर्नल डिवाइस का आउटपुट सीधे ज़रूरी Insert Return से कनेक्ट करें।
  2. एक्सटर्नल डिवाइस से लेवल सेट करें।

इन्सर्ट रिटर्न को direct ADC इनपुट के रूप में इस्तेमाल करते समय iD44 MKII चैनल गेन कंट्रोल apply नहीं होता।

इन्सर्ट-रिटर्न रेफ़रेंस लेवल +18 dBu = 0 dBFS है।

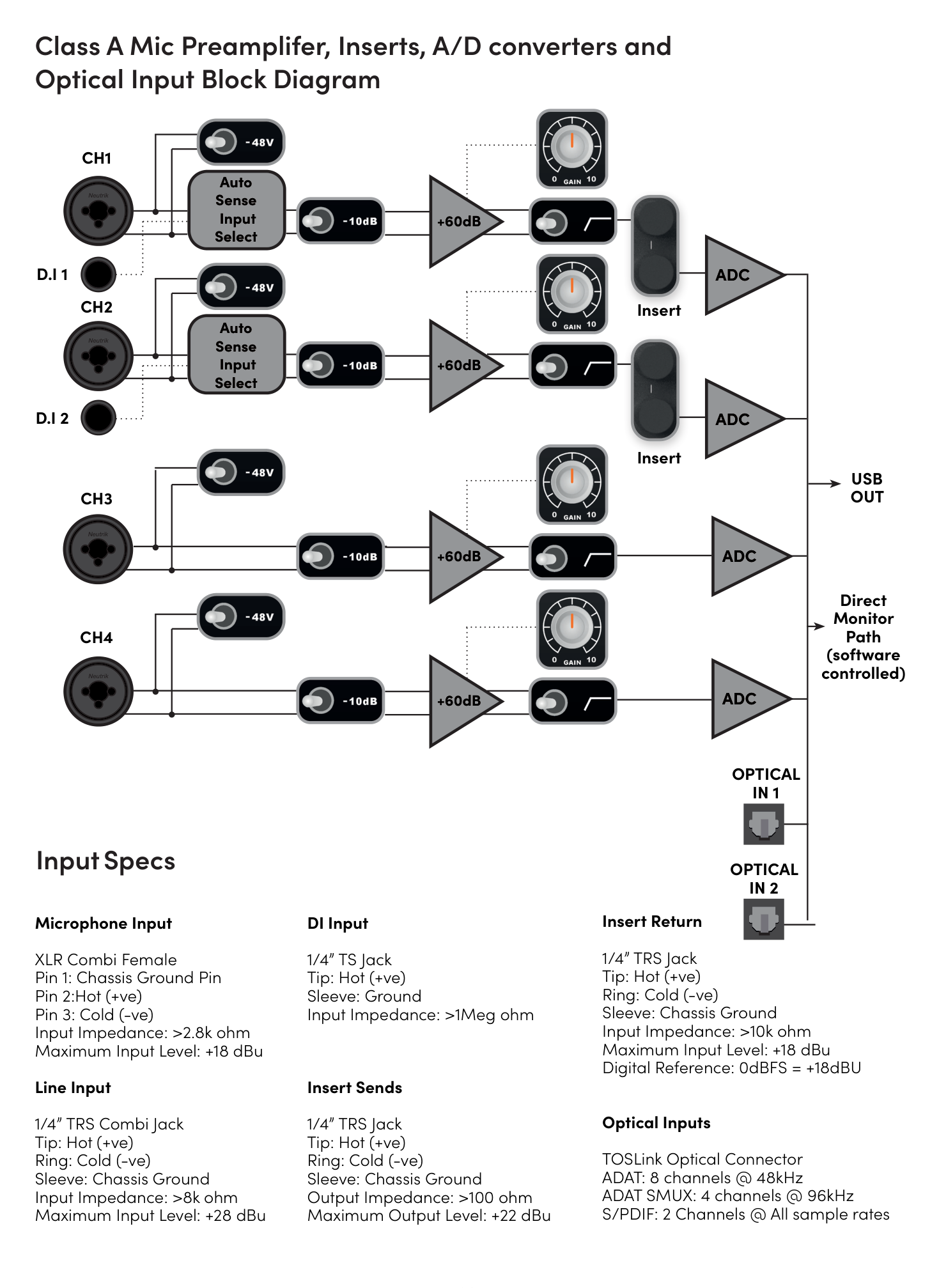

iD44 MKII एनालॉग इनपुट, insert, ADC और optical इनपुट सिग्नल-पाथ डायग्राम
