输入和 Inserts
麦克风/线路输入

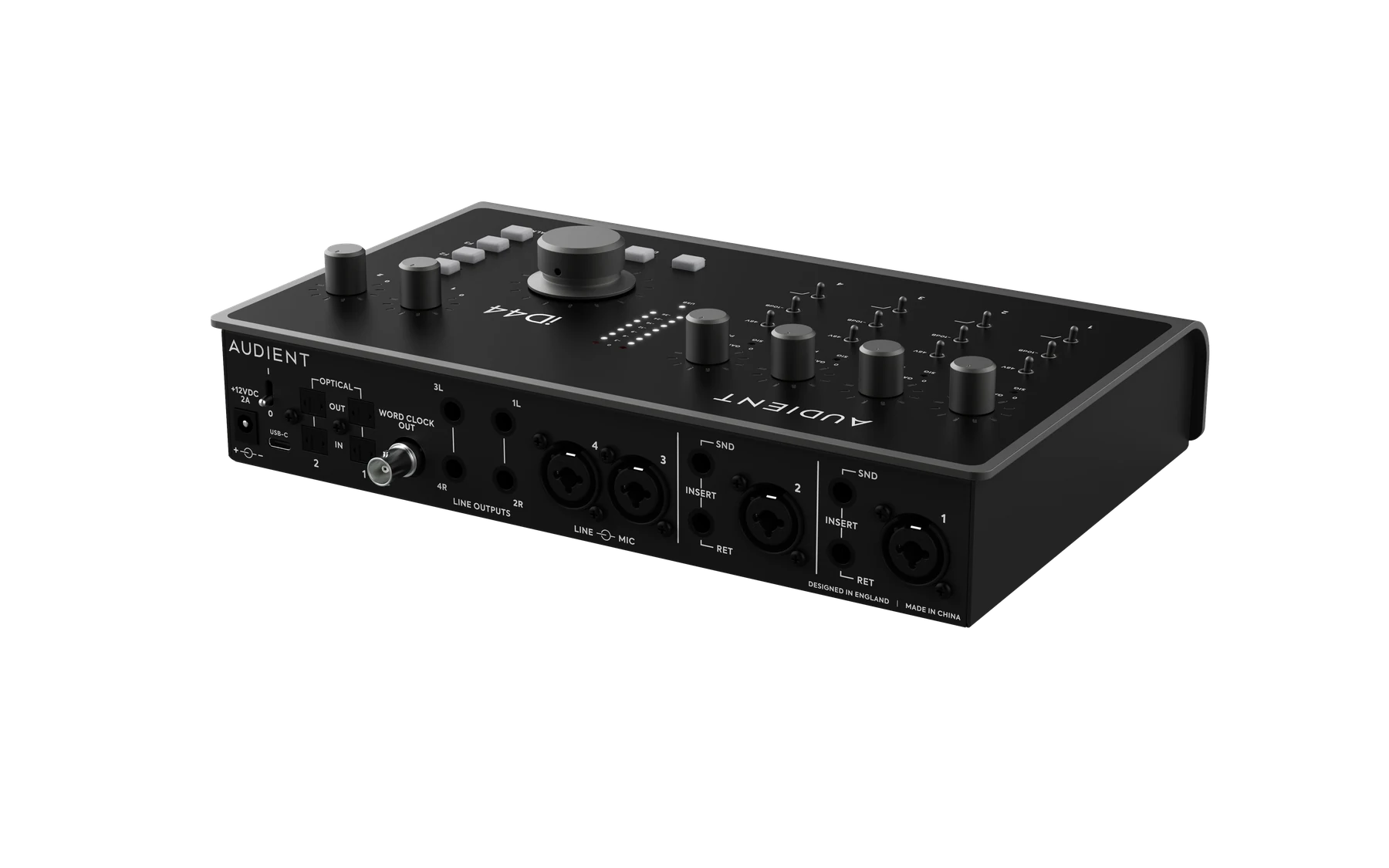

iD44 MKII 提供四个后面板 XLR/TRS Combo 输入，连接至 Audient Console 麦克风前置放大器。
使用：
- XLR 连接麦克风电平信号源
- ¼ 英寸 TRS 连接平衡线路电平信号源
麦克风前置放大器提供 0 至 +60 dB 增益。线路输入增益范围为 −10 至 +50 dB。

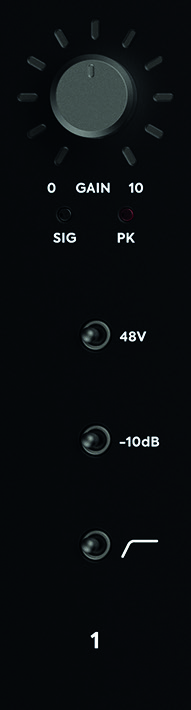

每个通道提供：
- +48 V 幻象电源
- −10 dB Pad
- 100 Hz 高通滤波器
- Signal/Peak 指示灯
幻象电源
仅在连接的麦克风需要幻象电源时启用 +48 V。每个通道提供 48 V ±4 V，最高 10 mA。
启用幻象电源前请检查麦克风说明文档。
Pad
需要额外余量时，按下 −10 dB 对输入进行衰减。
高通滤波器
每个模拟输入均配备 100 Hz 高通滤波器，二阶，斜率为 12 dB/倍频程。

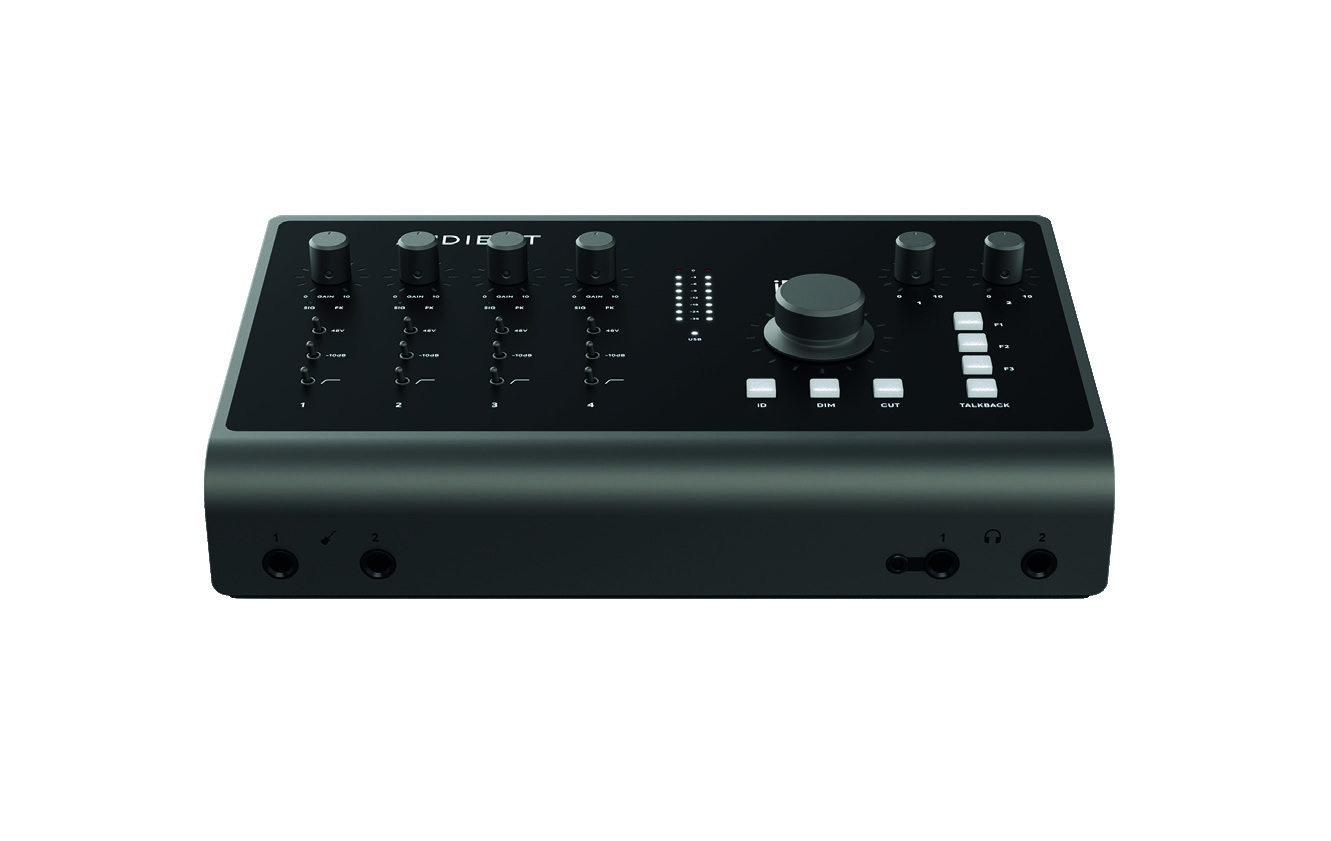

乐器输入
iD44 MKII 提供两个前面板 JFET 乐器输入：
- DI 1 → 输入通道 1
- DI 2 → 输入通道 2
插入 ¼ 英寸 TS 插头后，对应通道会切换到前面板乐器输入。通道 Pad 和高通滤波器仍然可用。

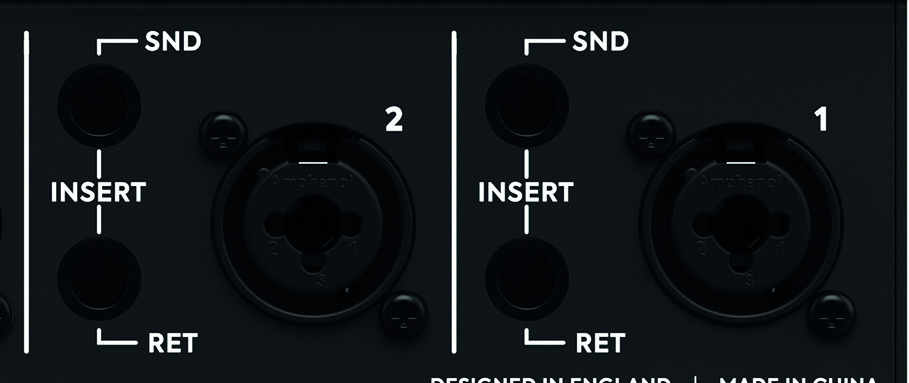

Inserts

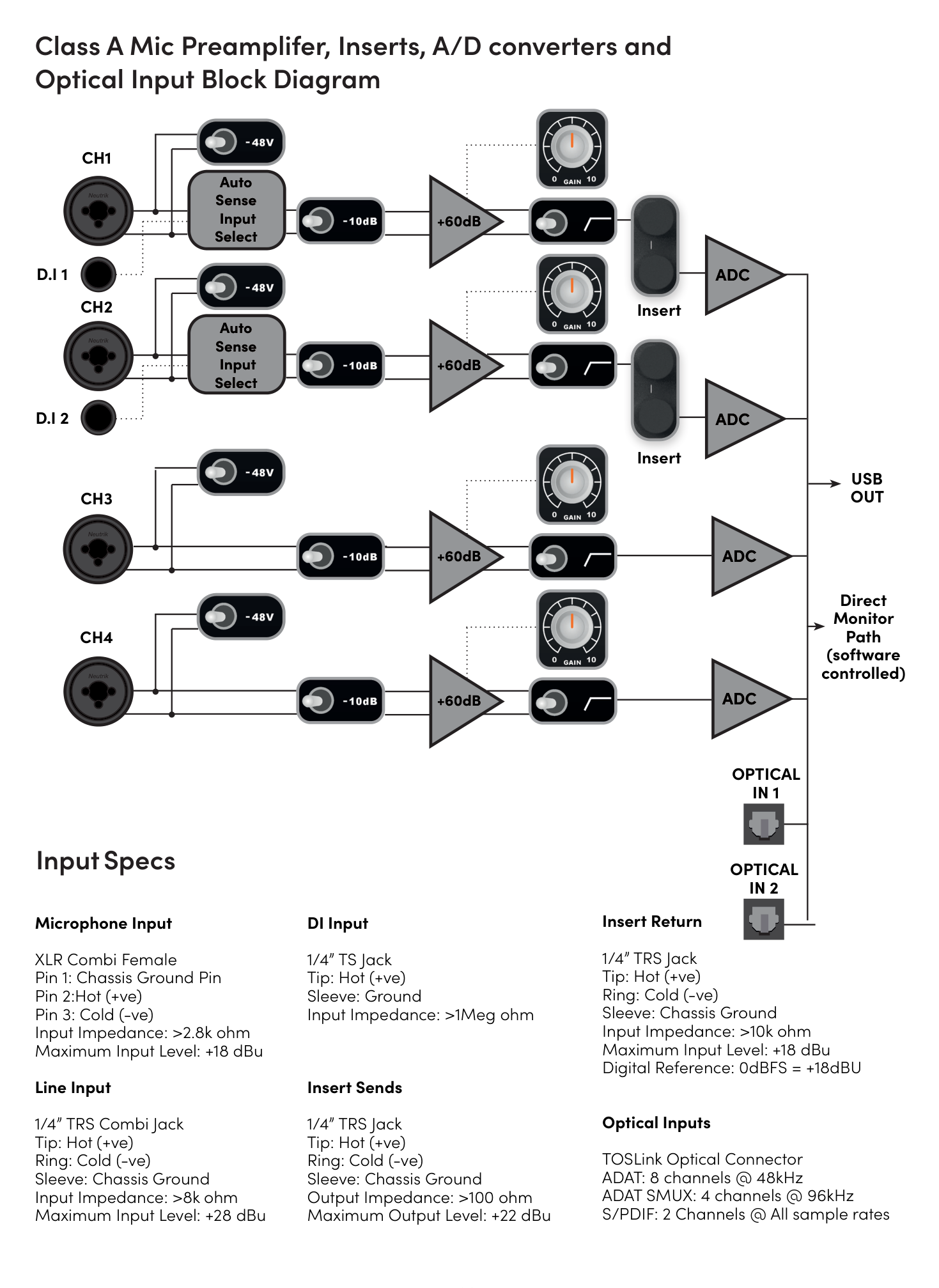

输入通道 1 和 2 在 A/D 转换器之前提供模拟 Insert Send 和 Return。
每个 Insert 使用：
- 阻抗平衡 Send
- 电子平衡 Return
常态化连接
Inserts 采用半常态化连接。
未连接任何线缆时，信号会在内部从前置放大器传到 ADC。将线缆连接到 Insert Return 会断开正常的内部路径。只连接 Insert Send 时，可以把前置放大器信号发送到其他设备，而不会中断正常内部路径。
录音时使用外部处理
- 将 iD44 MKII Insert Send 连接到外部处理器输入。
- 将处理器输出连接到对应的 Insert Return。
处理后的信号随后继续进入 iD44 MKII A/D 转换器。
绕过内置前置放大器
通道 1 和 2 的 Insert Return 可直接访问 A/D 转换器。
如果希望使用外部麦克风前置放大器或其他线路电平信号源，而不经过内置 Audient 前置放大器：
- 将外部设备输出直接连接到所需的 Insert Return。
- 从外部设备设置电平。
将 Insert Return 用作直接 ADC 输入时，iD44 MKII 通道增益控制不起作用。
Insert Return 参考电平为 +18 dBu = 0 dBFS。
