规格和尺寸
麦克风前置放大器
测量包含 ADC 信号路径。
| 规格 | 数值 |
|---|---|
| 麦克风增益 | 0 至 +60 dB |
| 线路增益 | −10 至 +50 dB |
| 幻象电源 | 48 V ±4 V，每通道 10 mA，使用 12 V DC 电源 |
| 麦克风 EIN | −126.0 dBu |
| CMRR | 1 kHz 时大于 80 dB |
| 最大输入电平 | +18 dBu，启用 Pad 时 +28 dBu |
| 麦克风输入阻抗 | 3 kΩ 平衡 |
| 线路输入阻抗 | 10 kΩ 平衡 |
| 频率响应 | ±0.5 dB, 10 Hz 至 65 kHz |
| 串音 | 1 kHz 和 10 kHz 时小于 −90 dBu |
| THD+N @ 0 dBu, 1 kHz | 小于 0.003%, −96 dBu |
| SNR | 96 dB |
乐器输入
| 规格 | 数值 |
|---|---|
| 增益 | 0 至 60 dB |
| 最大输入电平 | +10 dBu |
| 输入阻抗 | 1 MΩ 非平衡 |
| 频率响应 | ±0.5 dB, 10 Hz 至 50 kHz |
| THD+N @ 0 dBu, 1 kHz | 小于 0.3% |
| SNR | 95 dB A 加权 |
模数转换器，通道 1 和 2
按照 AES-17，通过 Insert Return 测量。
| 规格 | 数值 |
|---|---|
| 最大输入/数字参考 | +18 dBu = 0 dBFS |
| 输入阻抗 | 大于 10 kΩ 平衡 |
| 频率响应 | ±0.5 dB, 10 Hz 至 Fs/2 |
| 串音 | −115 dBu @ 1 kHz 和 10 kHz |
| THD+N @ −1 dBFS, 1 kHz | 小于 0.0003%, −112 dB |
| 动态范围 | 120 dB A 加权 |
数模转换器，线路输出 1 和 2
| 规格 | 数值 |
|---|---|
| 最大电平/数字参考 | +18 dBu = 0 dBFS |
| 输出阻抗 | 小于 100 Ω |
| 频率响应 | ±0.5 dB, 10 Hz 至 Fs/2 |
| 串音 | 1 kHz 和 10 kHz 时小于 −118 dBu |
| THD+N @ −1 dBFS, 1 kHz | 小于 0.0006%, −104 dB |
| 动态范围 | 124 dB 未加权, 126 dB A 加权 |
耳机输出
| 规格 | 数值 |
|---|---|
| 最大输出/数字参考 | +14 dBu = 0 dBFS |
| 输出阻抗 | 小于 50 Ω 非平衡 |
| 频率响应 | ±0.5 dB, 10 Hz 至 Fs/2 |
| 串音 | 1 kHz 和 10 kHz 时小于 −110 dBu |
| THD+N @ −1 dBFS, 1 kHz | 小于 0.0008%, −103 dB |
| 动态范围 | 121 dB 未加权, 124 dB A 加权 |
| 30 Ω 负载 | +7.5 dBu, 225 mW, 0.003% THD+N |
| 60 Ω 负载 | +10.2 dBu, 210 mW, 0.002% THD+N |
| 600 Ω 负载 | +14.2 dBu, 54 mW, 0.001% THD+N |
USB 和 DSP Mixer
| 规格 | 数值 |
|---|---|
| USB | USB Type-C 上的 USB 2.0 High Speed |
| 输入 | 20：四个模拟和 16 个数字 |
| 输出 | 24：八个模拟和 16 个数字 |
| 随附连接线 | 1.5 m USB-C 转 USB-C |
| 44.1 kHz 下 DSP 往返延迟 | 0.677 ms |
| 48 kHz 下 DSP 往返延迟 | 0.625 ms |
| 88.2 kHz 下 DSP 往返延迟 | 0.354 ms |
| 96 kHz 下 DSP 往返延迟 | 0.323 ms |
数字输入格式
| 格式 | 采样率和通道数量 |
|---|---|
| ADAT | 44.1/48 kHz 下总计 16 通道 |
| ADAT SMUX | 88.2/96 kHz 下总计 8 通道 |
| Optical S/PDIF | 44.1–96 kHz 下每个光纤端口为立体声 |

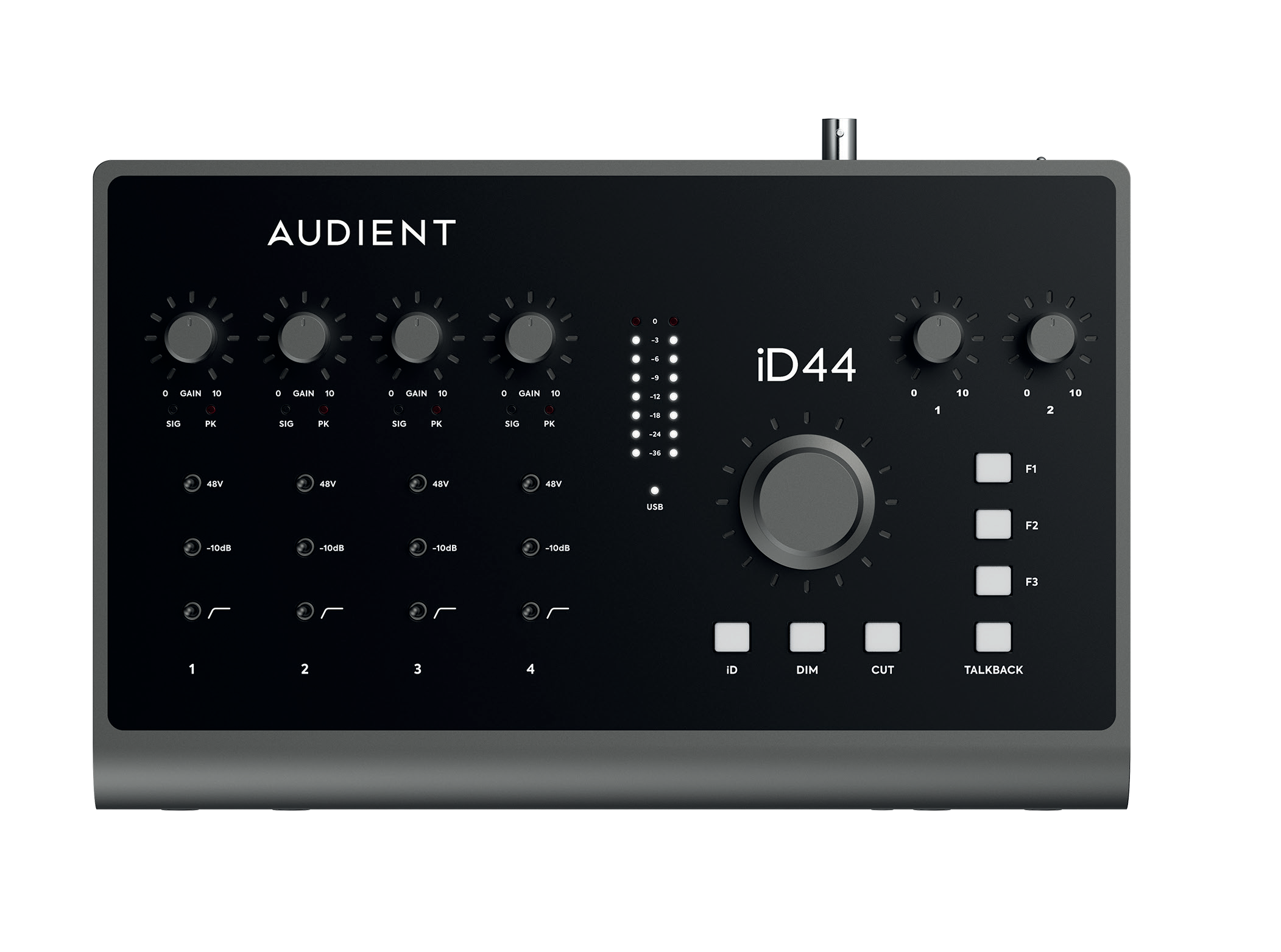

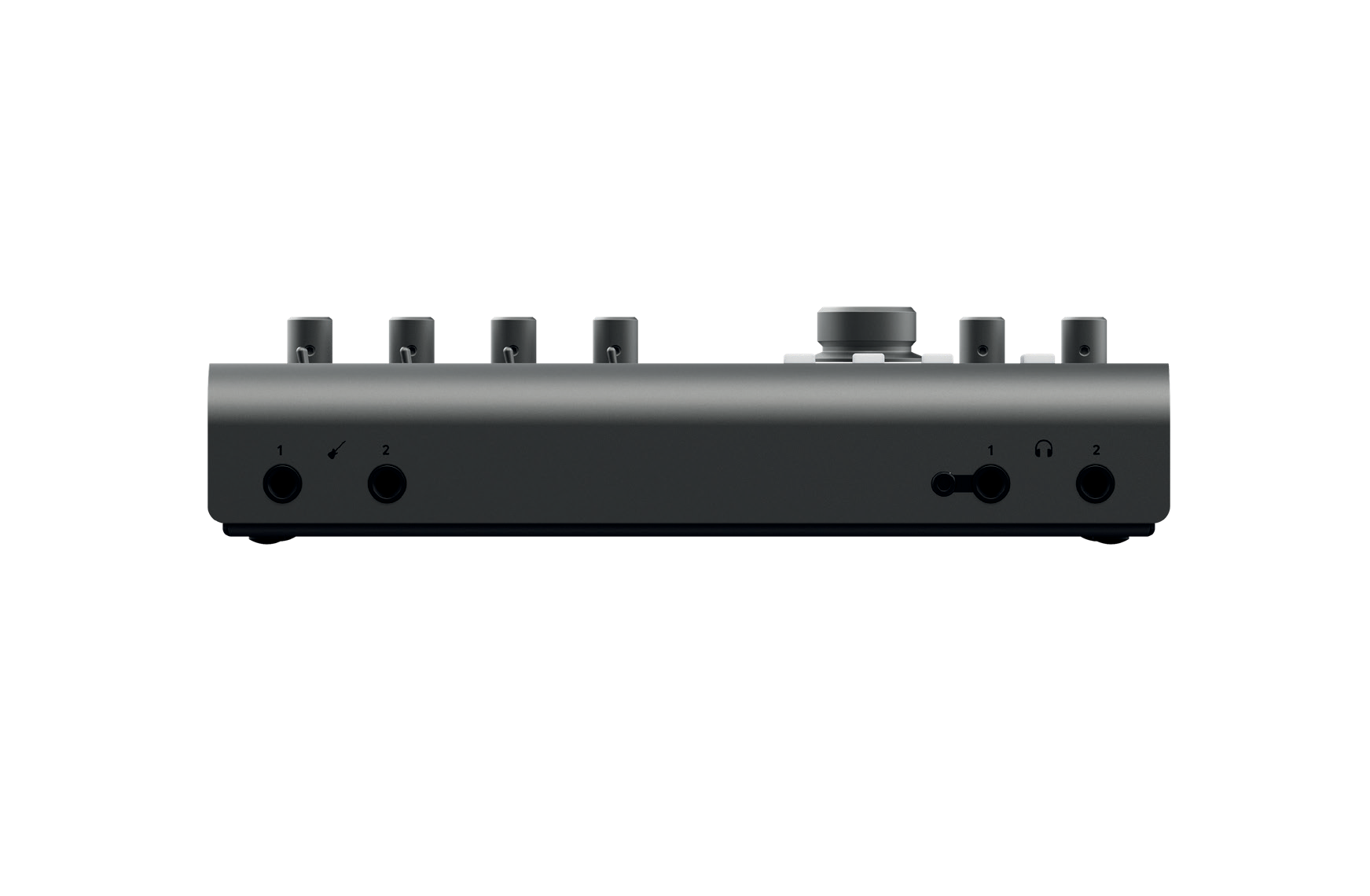

尺寸
- 宽度：276 mm
- 深度：机身 174 mm / 按手册图示总体 191 mm
- 高度：机身 51 mm / 包含控制件 69 mm
