仕様と外形寸法
マイクプリアンプ
測定値には ADC 信号経路が含まれます。
| 仕様 | 値 |
|---|---|
| マイクゲイン | 0 ～ +60 dB |
| ラインゲイン | −10 ～ +50 dB |
| ファンタム電源 | 48 V ±4 V、チャンネルあたり 10 mA（12 V DC 電源使用時） |
| Mic EIN | −126.0 dBu |
| CMRR | Greater than 80 dB at 1 kHz |
| 最大入力レベル | +18 dBu, またはパッド使用時 +28 dBu |
| マイク入力インピーダンス | 3 kΩ バランス |
| ライン入力インピーダンス | 10 kΩ バランス |
| 周波数特性 | ±0.5 dB, 10 Hz to 65 kHz |
| Crosstalk | Less than −90 dBu at 1 kHz and 10 kHz |
| THD+N at 0 dBu, 1 kHz | Less than 0.003%, −96 dBu |
| SNR | 96 dB |
楽器入力
| 仕様 | 値 |
|---|---|
| Gain | 0 to 60 dB |
| 最大入力レベル | +10 dBu |
| 入力インピーダンス | 1 MΩ アンバランス |
| 周波数特性 | ±0.5 dB, 10 Hz to 50 kHz |
| THD+N at 0 dBu, 1 kHz | Less than 0.3% |
| SNR | 95 dB A-weighted |
A/D コンバーター、チャンネル 1 / 2
Insert Return 経由、AES-17 に基づく測定値です。
| 仕様 | 値 |
|---|---|
| 最大入力レベル / デジタル基準 | +18 dBu = 0 dBFS |
| 入力インピーダンス | 10 kΩ 超、バランス |
| 周波数特性 | ±0.5 dB, 10 Hz to Fs/2 |
| Crosstalk | −115 dBu at 1 kHz and 10 kHz |
| THD+N at −1 dBFS, 1 kHz | Less than 0.0003%, −112 dB |
| ダイナミックレンジ | 120 dB A特性 |
D/A コンバーター、line 出力 1 / 2
| 仕様 | 値 |
|---|---|
| 最大レベル / デジタル基準 | +18 dBu = 0 dBFS |
| 出力インピーダンス | 100 Ω 未満 |
| 周波数特性 | ±0.5 dB, 10 Hz to Fs/2 |
| Crosstalk | Less than −118 dBu at 1 kHz and 10 kHz |
| THD+N at −1 dBFS, 1 kHz | Less than 0.0006%, −104 dB |
| ダイナミックレンジ | 124 dB unweighted, 126 dB A-weighted |
ヘッドフォン出力
| 仕様 | 値 |
|---|---|
| 最大出力レベル / デジタル基準 | +14 dBu = 0 dBFS |
| 出力インピーダンス | 50 Ω 未満、アンバランス |
| 周波数特性 | ±0.5 dB, 10 Hz to Fs/2 |
| Crosstalk | Less than −110 dBu at 1 kHz and 10 kHz |
| THD+N at −1 dBFS, 1 kHz | Less than 0.0008%, −103 dB |
| ダイナミックレンジ | 121 dB unweighted, 124 dB A-weighted |
| 30 Ω load | +7.5 dBu, 225 mW, 0.003% THD+N |
| 60 Ω load | +10.2 dBu, 210 mW, 0.002% THD+N |
| 600 Ω load | +14.2 dBu, 54 mW, 0.001% THD+N |
USB と DSP ミキサー
| 仕様 | 値 |
|---|---|
| USB | USB 2.0 High Speed over USB Type-C |
| 入力 | 20: four アナログ and 16 デジタル |
| 出力 | 24: eight アナログ and 16 デジタル |
| Included cables | 1.5 m USB-C to USB-C |
| DSP round-trip レイテンシー at 44.1 kHz | 0.677 ms |
| DSP round-trip レイテンシー at 48 kHz | 0.625 ms |
| DSP round-trip レイテンシー at 88.2 kHz | 0.354 ms |
| DSP round-trip レイテンシー at 96 kHz | 0.323 ms |
デジタル入力フォーマット
| フォーマット | サンプルレート and チャンネル count |
|---|---|
| ADAT | 16 チャンネル total at 44.1/48 kHz |
| ADAT SMUX | Eight チャンネル total at 88.2/96 kHz |
| Optical S/PDIF | Stereo per オプティカル port at 44.1–96 kHz |

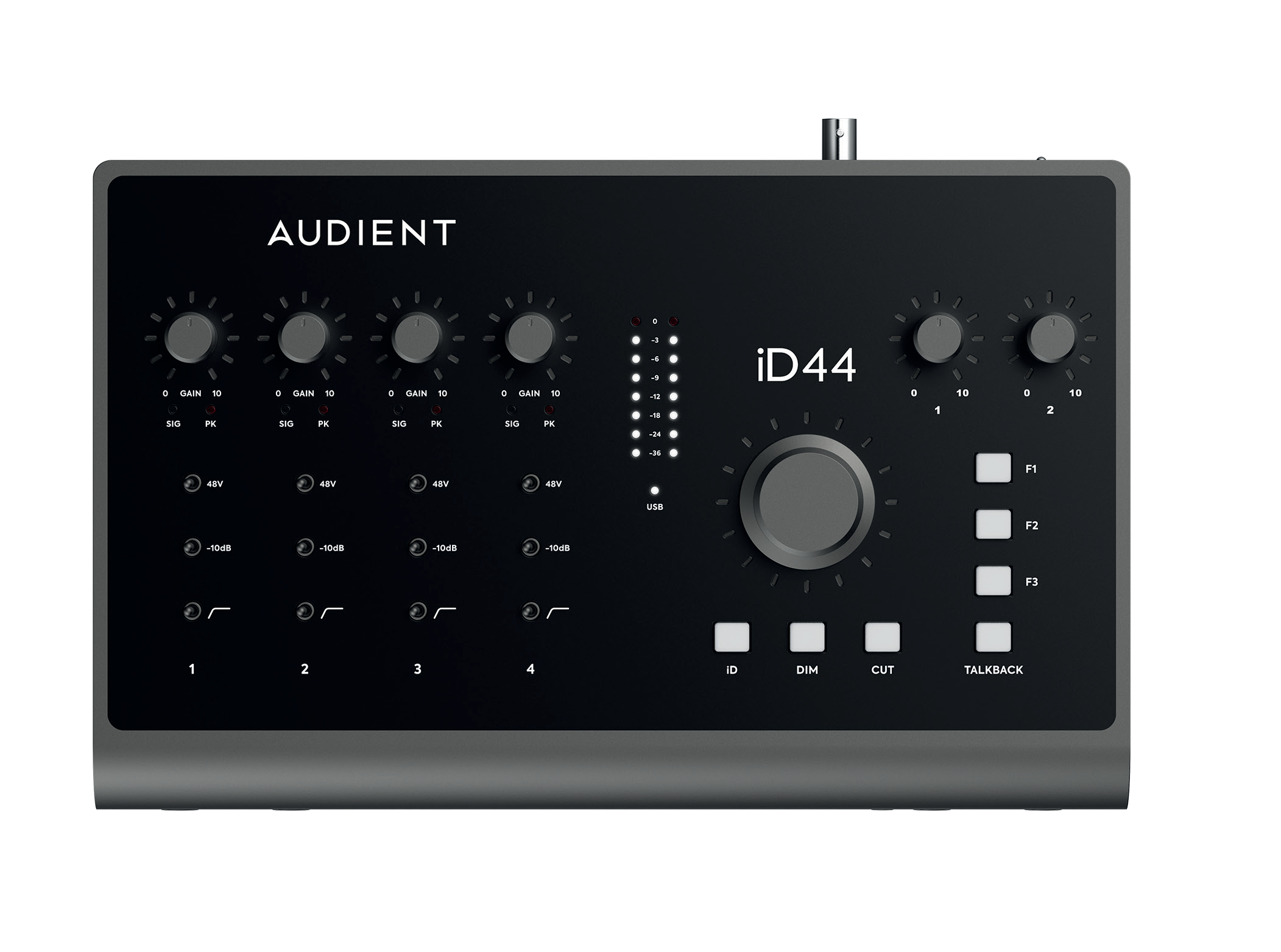

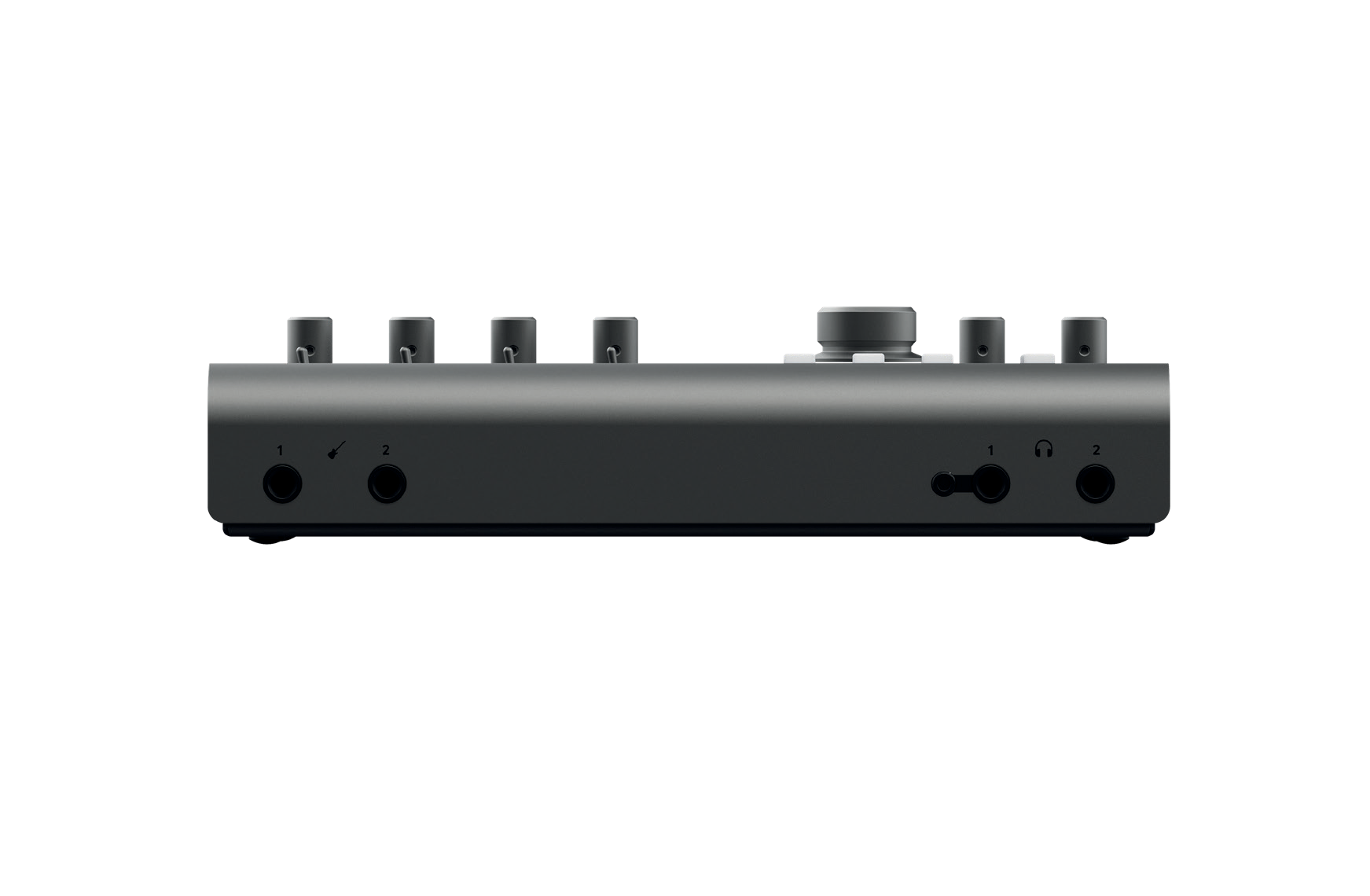

外形寸法
- 幅: 276 mm
- 奥行き: 本体 174 mm / マニュアル図面上の全奥行き 191 mm
- 高さ: 本体 51 mm / コントロールを含む全高 69 mm
