MONITORING
モニタリングとハードウェアコントロール

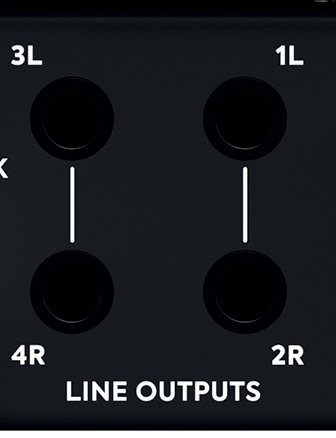

ライン出力
リアパネルの4系統のバランス TRS ライン出力は高品質 DAC から供給され、ASP8024-HE コンソール由来のインピーダンスバランス出力回路を使用しています。メイン/オルタナティブモニターのほか、iD ミキサーで設定した最大4系統のモノまたは2系統のステレオ・ハードウェア処理経路へ送ることができます。
ノイズを抑えるため、バランスケーブルの使用を推奨します。可能な限りアンバランス TS や RCA 接続は避けてください。

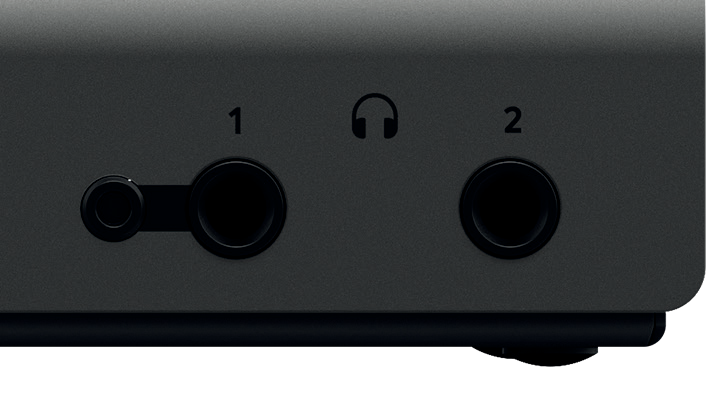

ヘッドフォン出力
2系統の独立した高電流ヘッドフォンアンプは、それぞれ別の DAC から信号を受けます。
- Headphone 1: フロントパネルの 6.35mm / 3.5mm 端子から同時に利用できます。2組のヘッドフォンを同時に接続でき、同じ信号が出力されます。
- Headphone 2: 専用の 6.35mm 端子から利用できます。
どちらもミックス確認や別々のアーティスト Cue ミックスに使用でき、幅広いヘッドフォンインピーダンスに対応するよう設計されています。
モニター controller
メインエンコーダーは左右を一致させたステレオレベルコントロールを行います。専用の Dim / Cut ボタンは常に使用でき、3つのプログラム可能な F-キー へその他のモニター機能を割り当てられます。
利用可能な機能:
- メイン音量
- プログラム可能なトリムを備えた ALT スピーカー切り替え
- 減衰量を設定可能な Dim
- Cut
- Mono sum
- Mid/Side 確認用の極性 Reverse
- Talkback
極性 Reverse と Mono を組み合わせると、モノ互換性やステレオ情報を確認するための和差モニタリングができます。
iD ボタンと ScrollControl
iD を押すとメインエンコーダーがコンピューターのスクロールホイールとして動作します。プラグインのパラメーター、フェーダー、その他のスクロール可能なコントロールへポインターを合わせてエンコーダーを回します。動作と感度は DAW / プラグイン、およびコンピューターのスクロール設定によって異なります。

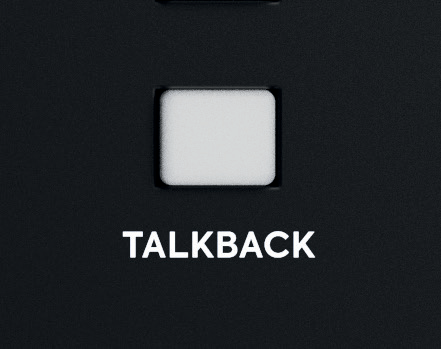

Talkback
Talkback には4つのアナログ入力、任意のデジタル入力、または内蔵/USB マイクなどコンピューターへ接続された別のオーディオデバイスを使用できます。Talkback が有効になると、選択したソースが指定した Cue ミックス経由で演奏者へ送られます。
別のコンピューターマイクを使えば、iD44 の入力を録音用に空けておけます。詳細なソースとルーティングの設定はシステムパネルにあります。
ハードウェアメータリングとステータス
8セグメントのハードウェアメーターには iD ミキサーからの再生レベルが表示されます。録音入力レベルを判断する場合は DAW のメーターを使用してください。
コンピューターとの通信が安定している間、USB ステータス LED は点灯し続けます。使用中に消灯した場合は USB と電源接続を確認してください。

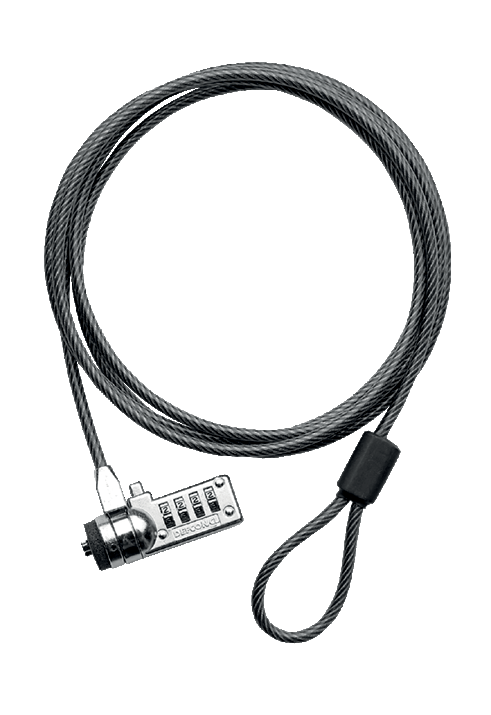

Kensington lock
公共施設、教育施設、共有環境で使用できる Kensington セキュリティスロットがあります。
