入力とインサート
Mic/ライン入力

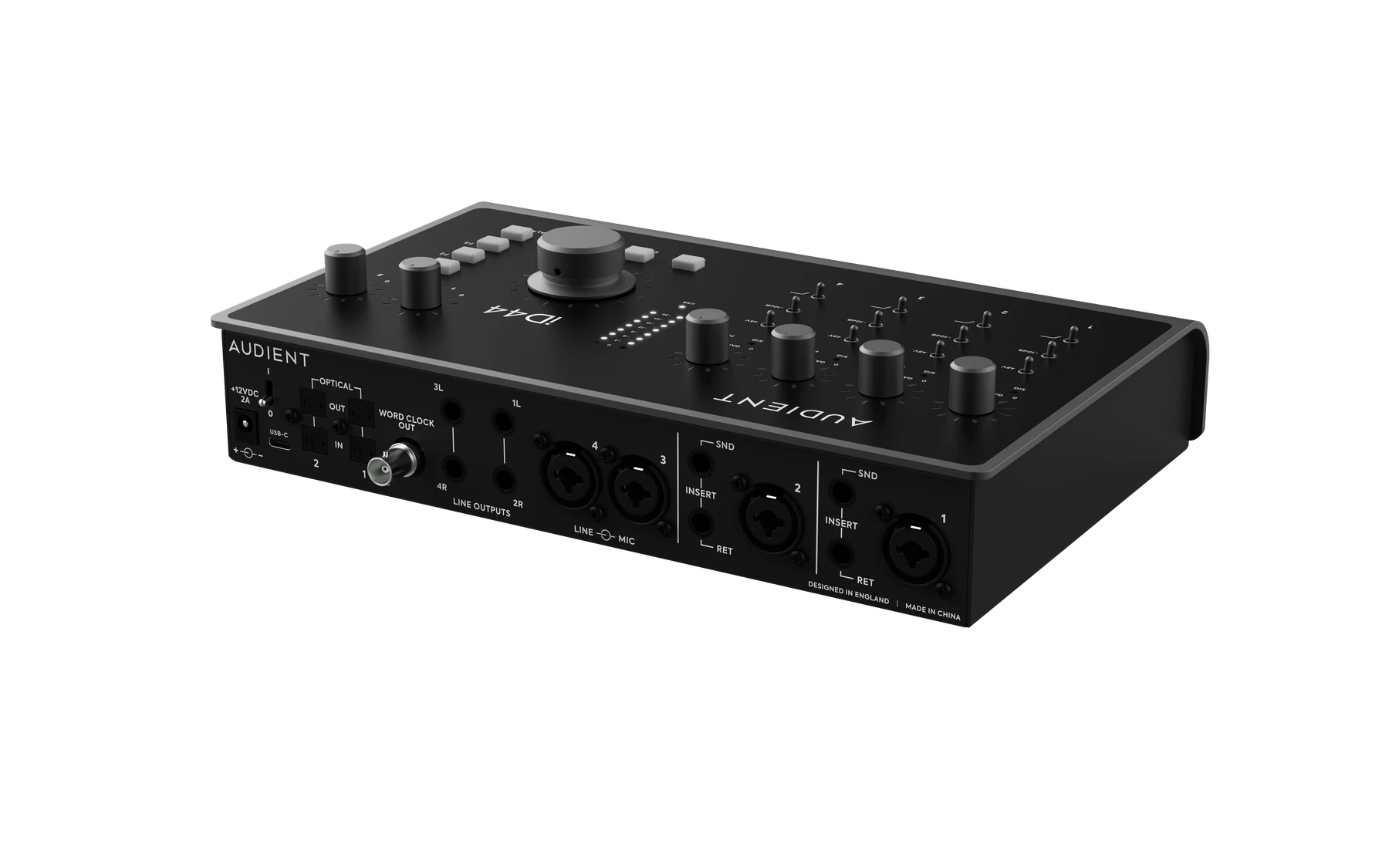

iD44 MKII は、Audient Console マイクプリアンプに接続されたリアパネルの XLR/TRS コンボ入力を4系統備えています。
使用する接続:
- マイクレベルのソースには XLR
- バランスラインレベルのソースには ¼-inch TRS
マイクプリアンプのゲインレンジは 0 ～ +60 dB、ライン入力のゲインレンジは −10 ～ +50 dB です。

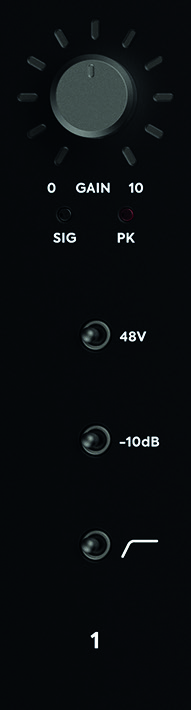

各チャンネルには次の機能があります。
- +48 V ファンタム電源
- −10 dB パッド
- 100 Hz ハイパスフィルター
- 信号/ピークインジケーター
Phantom 電源
接続したマイクがファンタム電源を必要とする場合にのみ +48 V を有効にしてください。各チャンネルは 48 V ±4 V、最大 10 mA を供給します。
ファンタム電源を有効にする前に、使用するマイクのドキュメントを確認してください。
Pad
追加のヘッドルームが必要な場合は −10 dB を押して入力を減衰します。
ハイパスフィルター
各アナログ入力には、100 Hz、2次、12 dB/octave のハイパスフィルターがあります。
楽器入力

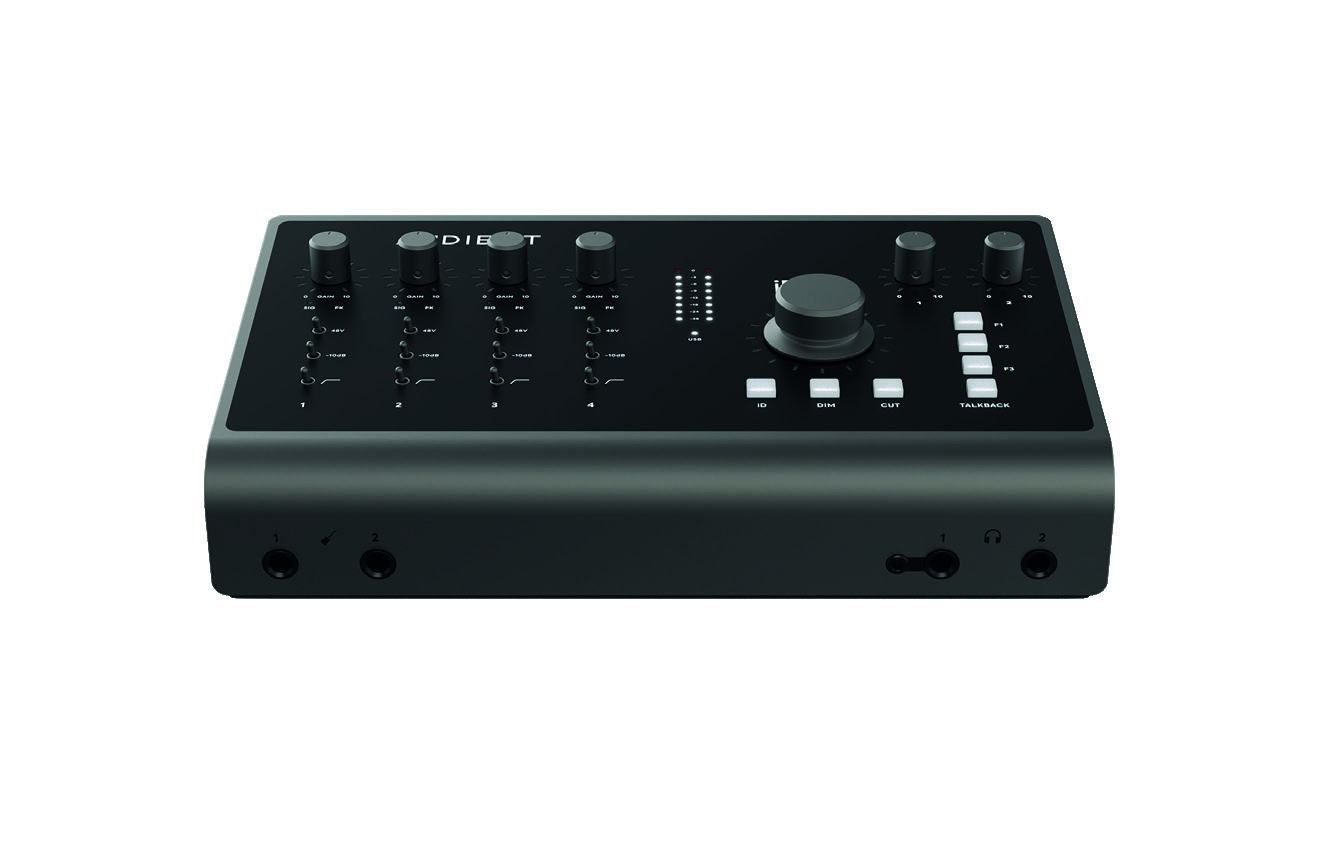

iD44 MKII はフロントパネルに2系統の JFET 楽器入力を備えています。
- DI 1 → 入力チャンネル 1
- DI 2 → 入力チャンネル 2
¼-inch TS プラグを接続すると、対応するチャンネルがフロントの楽器入力へ切り替わります。チャンネルの Pad とハイパスフィルターは引き続き使用できます。
インサート

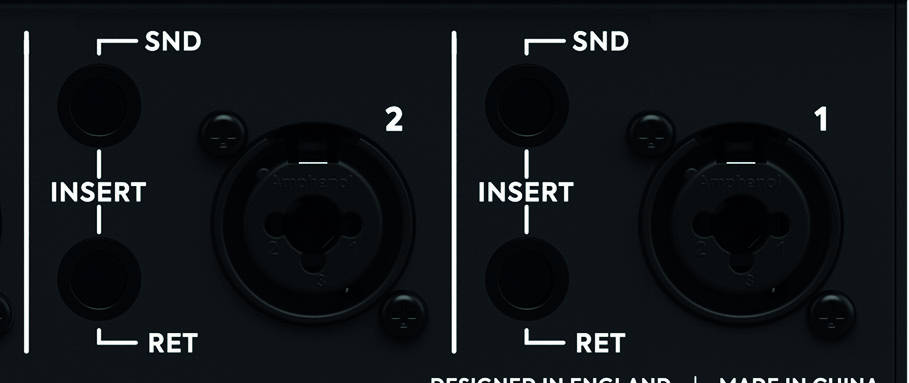

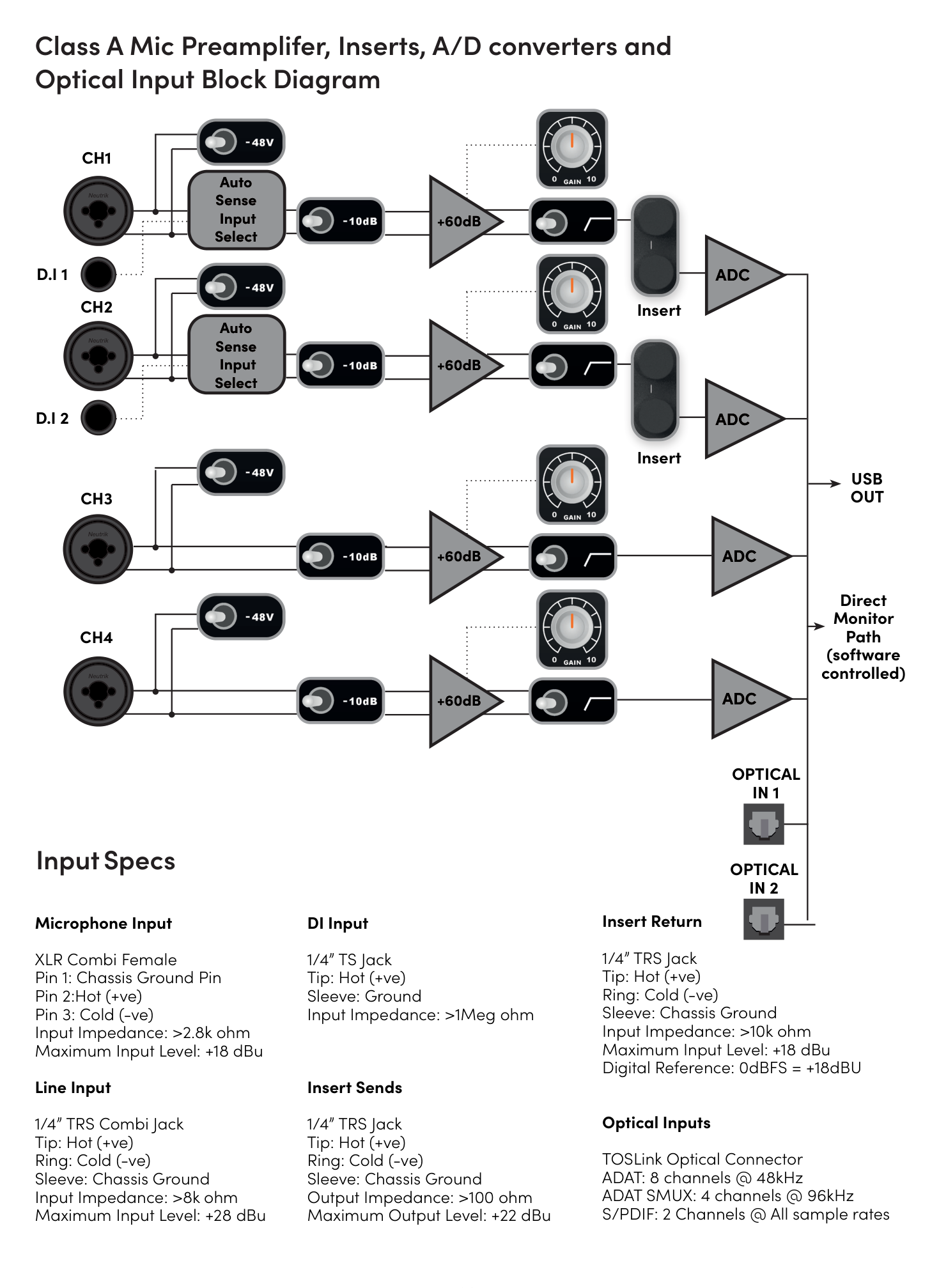

入力チャンネル1 / 2には、A/D コンバーターの手前にアナログの Insert Send / Return があります。
各インサートは次の構成です。
- impedance-バランス send
- electronically バランス return
ノーマル接続
インサートは half-normalled です。
何も接続していない場合、信号はプリアンプから ADC へ内部的に通過します。Insert Return にケーブルを接続すると通常の内部経路が切り離されます。Insert Send のみを接続した場合は、通常経路を維持したままプリアンプ信号を外部へ取り出せます。
録音時に外部プロセッサーを使用する
- iD44 MKII の Insert Send を外部プロセッサーの入力へ接続します。
- プロセッサーの出力を対応する Insert Return へ接続します。
処理された信号はそのまま iD44 MKII の A/D コンバーターへ送られます。
内蔵プリアンプをバイパスする
チャンネル1 / 2の Insert Return から A/D コンバーターへ直接アクセスできます。
外部マイクプリアンプやその他のラインレベルソースを内蔵 Audient preamp を通さずに使用するには:
- 外部機器の出力を必要な Insert Return へ直接接続します。
- 外部機器側でレベルを設定します。
Insert Return を ADC への直接入力として使用する場合、iD44 MKII のチャンネルゲインコントロールは作用しません。
Insert Return の基準レベルは +18 dBu = 0 dBFS です。
