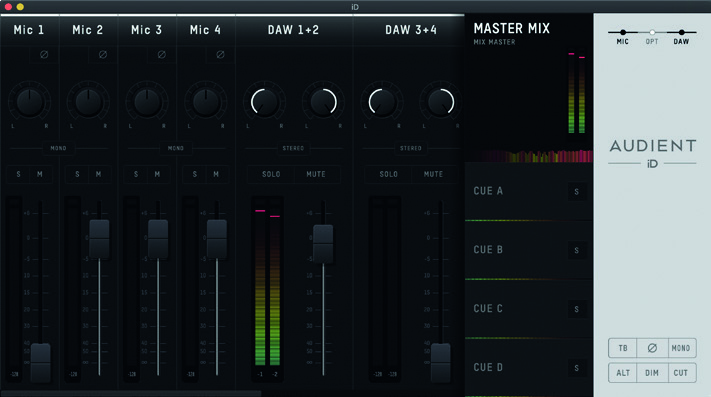

iD ソフトウェアミキサー
iD ソフトウェアミキサーは iD44 MKII に低レイテンシーのモニタリングと柔軟な Cue ミックスを提供します。
通常のミキサービューには3種類のチャンネルがあります。
- アナログ入力
- オプティカルデジタル入力
- DAW returns
これらのチャンネルを使用して Master/メインモニターミックスと4つの独立した Cue ミックスを作成できます。
チャンネルタイプ
アナログ入力
4つのアナログチャンネルは iD44 MKII 入力 1–4 に対応します。
デジタル入力
デジタルチャンネルは光入力からオーディオを受信します。使用できるチャンネル数は選択した ADAT / S/PDIF フォーマットと現在のサンプルレートによって異なります。
DAW returns
DAW Return チャンネルは接続したコンピューターからの再生音を扱います。通常のミキサーには、モニター / Cue ミックスを作るための8つの DAW Return チャンネルがあります。
特定のルーティング機能では、このマニュアルの別ページで説明する追加のホスト再生チャンネルが使用されます。
モニタリングレベルと録音レベル
ミキサーのフェーダー、パン、Mute、Solo、Cue コントロールはモニタリングと出力ミックスに作用します。アナログ入力ゲインや DAW に録音されるレベルは変更しません。
アナログ録音ゲインは iD44 MKII のハードウェア入力コントロールで設定してください。

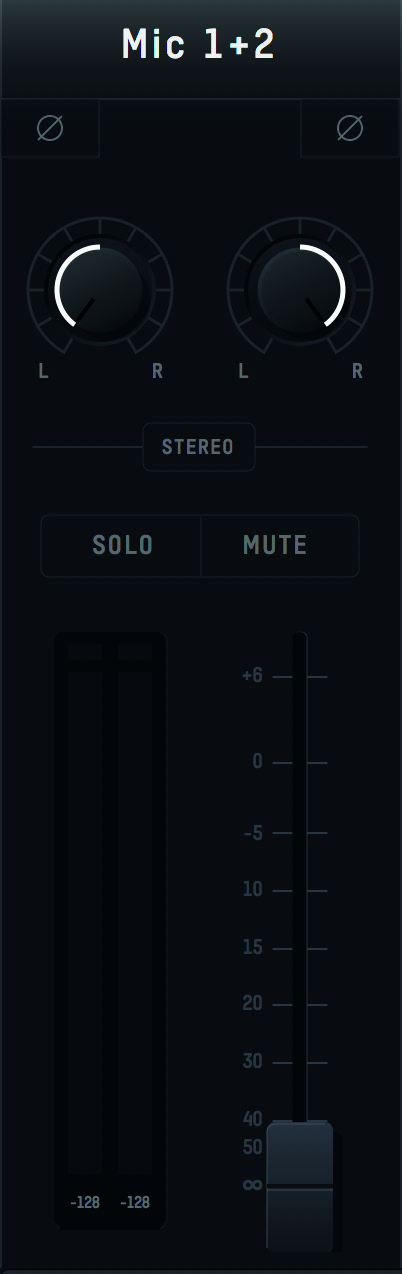

チャンネルコントロール
チャンネル name
チャンネル名をダブルクリックして名前を変更します。
極性 Reverse
Ø を押すと選択したチャンネルの極性を反転します。
Pan
Pan で、選択したステレオモニタリングミックス内の左右位置を設定します。
Stereo grouping
隣接するチャンネルをステレオペアとしてグループ化できます。ペアは1つのレベルコントロールを共有し、自動的に左右へパンされます。
Solo
Solo を使うと、選択したミックス内の他のチャンネルをミュートし、1つまたは複数のチャンネルだけを確認できます。
Mute
Mute は現在選択されているモニタリングミックスからそのチャンネルを除外します。
Fader
チャンネルフェーダーは、選択したミックスへ送る信号量を調整します。
フェーダーレンジは -infinity dB ～ +6 dB です。
メーター
チャンネルメーターは dBFS で信号レベルを表示します。クリッピングを検出するとピークインジケーターが点灯します。
ピークインジケーターをクリックすると解除できます。Alt/Option-click ですべてのピークインジケーターを解除できます。

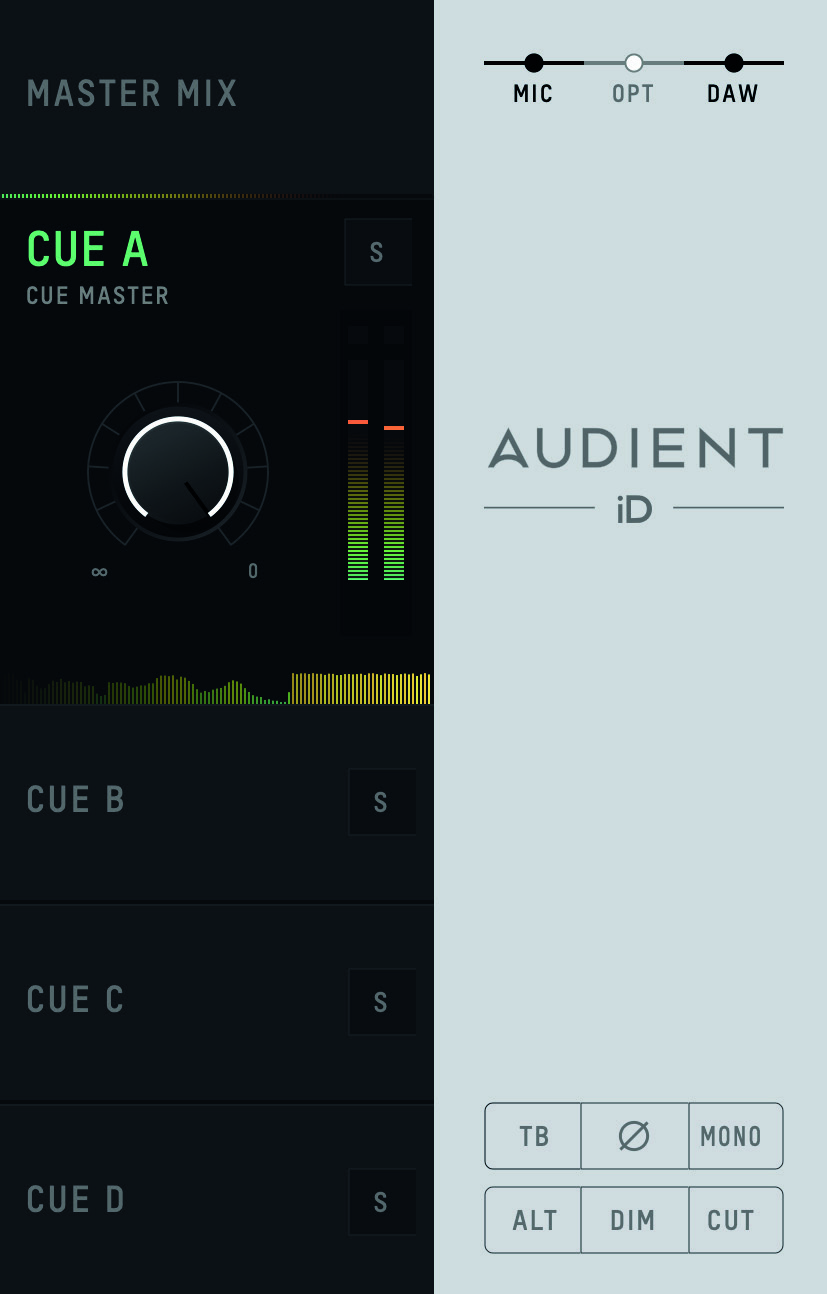

メイン / Cue ミックス
iD44 MKII には次のミックスがあります。
- Master/メイン Mix
- Cue A
- Cue B
- Cue C
- Cue D
チャンネルバランスを調整する前に対象のミックスを選択します。各 Cue ミックスは独立した名前、チャンネルバランス、全体レベルを持てます。
Cue Solo
Cue Solo を使用すると、コントロールルームのモニターパスから Cue ミックスを確認できます。
Mix meters
Mix meters は選択したミックスの出力レベルを表示します。
Chronometer
Chronometer は現在のミックスレベルに加えて直近のレベル履歴を表示し、短いトランジェントやレベル変化を確認しやすくします。
チャンネル Views
チャンネル View コントロールで次を表示/非表示にできます。
- アナログ入力
- オプティカルデジタル入力
- DAW returns
モニターコントロール
ミキサーから iD44 MKII のモニター機能へアクセスできます。
| Control | Function |
|---|---|
| Talkback | 設定された Talkback ソースを有効にします |
| 極性 Reverse | ステレオモニター信号の片側を反転します |
| Mono | ステレオモニター信号をモノラルへサミングします |
| ALT | 設定された ALT スピーカーパスを選択します |
| Dim | 設定した量だけモニターレベルを下げます |
| Cut | モニター経路をミュートします |
極性 Reverse と Mono を組み合わせると、ステレオの差分 / Side 成分を確認できます。
Function Keys
モニターコントロールはハードウェアの F1、F2、F3 キーへ割り当てられます。iD ソフトウェアミキサーで必要なモニターコントロールを右クリックし、割り当て先の Function Key を選択します。
モニタートリム、出力ルーティング、Talkback 設定については System Panel とルーティング を参照してください。
