MONITORING
Monitoring और Hardware Controls

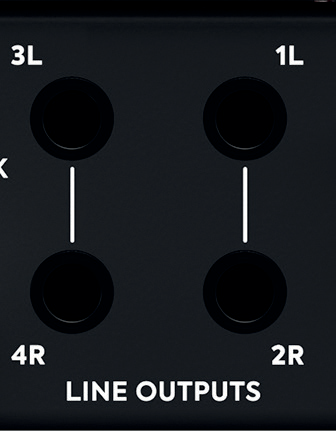

लाइन आउटपुट्स
रियर पैनल के चार बैलेंस्ड TRS लाइन आउटपुट्स high-quality DACs से फ़ीड होते हैं और ASP8024-HE कंसोल से derived impedance-बैलेंस्ड आउटपुट topology का उपयोग करते हैं। इन्हें मेन और वैकल्पिक monitors, या iD मिक्सर में कॉन्फ़िगर्ड अधिकतम चार mono/two स्टीरियो हार्डवेयर-प्रोसेसिंग पाथ्स को फ़ीड करने के लिए उपयोग किया जा सकता है।
बैलेंस्ड cabling recommended है। Noise कम रखने के लिए जहाँ संभव हो unbalanced TS या RCA कनेक्शन्स से बचें।

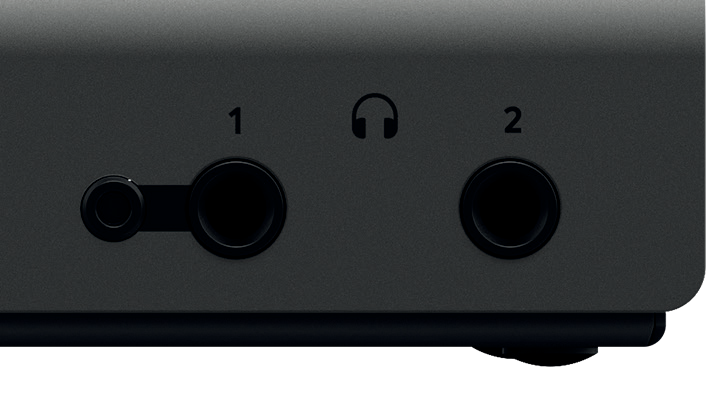

Headphone आउटपुट्स
दो इंडिपेंडेंट हाई-करंट हेडफ़ोन amplifiers अलग DACs से फ़ीड होते हैं।
- Headphone 1: फ्रंट पैनल के 6.35mm और 3.5mm sockets पर एक साथ उपलब्ध है। दो हेडफ़ोन पेयर एक ही समय कनेक्ट किए जा सकते हैं और दोनों में वही सिग्नल आएगा।
- Headphone 2: अपने अलग 6.35mm socket पर उपलब्ध है।
दोनों आउटपुट्स मिक्स checking या अलग artist cue मिक्सेस के लिए उपयोग किए जा सकते हैं और हेडफ़ोन impedances की विस्तृत रेंज drive करने के लिए designed हैं।
मॉनिटर controller
Main encoder matched स्टीरियो लेवल कंट्रोल देता है। डेडिकेटेड Dim और Cut बटन्स हमेशा उपलब्ध रहते हैं, जबकि तीन programmable F-keys से दूसरे मॉनिटरिंग फ़ंक्शन्स एक्सेस किए जा सकते हैं।
उपलब्ध फ़ंक्शन्स में शामिल हैं:
- Main वॉल्यूम
- programmable trim के साथ ALT स्पीकर switching
- programmable attenuation के साथ Dim
- Cut
- Mono sum
- Mid/Side checks के लिए Polarity reverse
- Talkback
Polarity reverse को Mono के साथ उपयोग करके mono compatibility चेक करने और स्टीरियो जानकारी एनालाइज़ करने के लिए sum-and-difference सुनने की जा सकती है।
iD button और ScrollControl
Main encoder को कंप्यूटर scroll wheel में बदलने के लिए iD दबाएं। Pointer को plug-in parameter, फेडर या किसी अन्य scrollable कंट्रोल के ऊपर रखें और encoder घुमाएं। Behaviour और sensitivity DAW या plug-in तथा कंप्यूटर की scrolling सेटिंग्स पर निर्भर करते हैं।

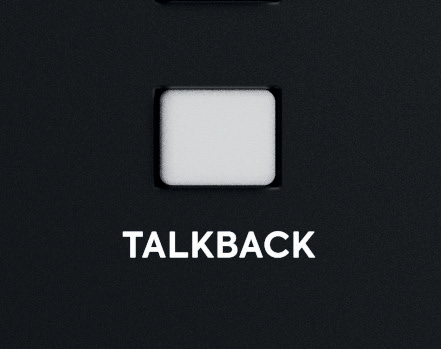

Talkback
Talkback चार एनालॉग इनपुट्स में से किसी, किसी डिजिटल इनपुट, या कंप्यूटर से कनेक्टेड दूसरे ऑडियो डिवाइस, जैसे built-in या USB माइक्रोफ़ोन, का उपयोग कर सकता है। Talkback सक्रिय होने पर चुना हुआ सोर्स चुने गए Cue मिक्सेस के जरिए performers को भेजा जाता है।
अलग कंप्यूटर माइक्रोफ़ोन का उपयोग करने से रिकॉर्डिंग के लिए एक iD44 इनपुट खाली रहता है। Detailed सोर्स और रूटिंग कंट्रोल्स System पैनल में हैं।
हार्डवेयर मीटरिंग और स्टेटस
Eight-segment हार्डवेयर मीटर्स iD मिक्सर का प्लेबैक लेवल दिखाते हैं। Recorded इनपुट लेवल judge करते समय DAW मीटरिंग का उपयोग करें।
कंप्यूटर के साथ communication stable रहने पर USB स्टेटस LED लगातार जलती रहती है। अगर यूज़ के दौरान यह बंद हो जाए, तो USB और पावर कनेक्शन्स जाँचें।

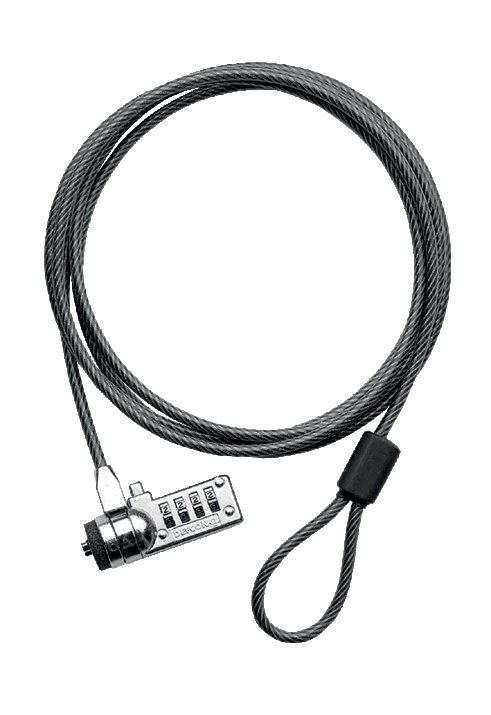

Kensington lock
Public-facing, educational या shared installations के लिए Kensington security slot दिया गया है।
