Digital I/O और Clocking

iD44 MKII दो ऑप्टिकल डिजिटल इनपुट्स, दो ऑप्टिकल डिजिटल आउटपुट्स और BNC Word Clock Output देता है।

iD44 MKII को अन्य डिजिटल ऑडियो इक्विपमेंट से कनेक्ट करते समय सही क्लॉक कॉन्फ़िगरेशन आवश्यक है।

Optical डिजिटल I/O​

हर ऑप्टिकल कनेक्शन ADAT या ऑप्टिकल S/PDIF इस्तेमाल कर सकता है।

ADAT​

Sample rateप्रति optical port channelsTotal channels
44.1 / 48 kHz816 input / 16 output
88.2 / 96 kHz4 using SMUX8 input / 8 output

88.2 या 96 kHz पर सभी आठ ADAT चैनल्स एक्सेस करने के लिए दोनों ऑप्टिकल कनेक्शन्स आवश्यक हैं।

Optical S/PDIF​

हर ऑप्टिकल कनेक्शन 96 kHz तक सैंपल रेट्स पर दो चैनल्स का S/PDIF ऑडियो कैरी करता है।

iD Mixer System पैनल में डिजिटल फ़ॉर्मैट कॉन्फ़िगर करें।

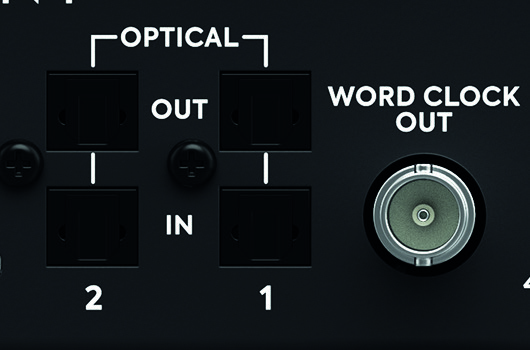

iD44 MKII dual optical डिजिटल I/O और Word Clock आउटपुट

Word Clock Output​

iD44 MKII 44.1, 48, 88.2 या 96 kHz पर operate करने वाला BNC Word Clock Output देता है।

important

BNC कनेक्शन output only है।

iD44 MKII BNC के माध्यम से एक्सटर्नल क्लॉक रिसीव नहीं कर सकता। iD44 MKII को दूसरे डिवाइस से synchronise करने के लिए क्लॉक ऑप्टिकल इनपुट्स में से किसी एक से रिसीव होना चाहिए।

Word Clock Output iD44 MKII के मौजूदा ऑपरेटिंग सैंपल रेट को फ़ॉलो करता है, चाहे इंटरफ़ेस इंटरनल क्लॉक इस्तेमाल करे या एक्सटर्नल ऑप्टिकल सोर्स से synchronised हो।

Digital clocking समझना​

सभी digitally कनेक्टेड इक्विपमेंट को एक ही क्लॉक से operate करना चाहिए। एक डिवाइस सिस्टम को क्लॉक देता है; अन्य डिजिटल डिवाइसेज़ उससे synchronise होते हैं।

Incorrect क्लॉकिंग clicks, pops, distortion या अन्य डिजिटल-ऑडियो errors पैदा कर सकती है।

iD44 MKII को क्लॉक सोर्स के रूप में इस्तेमाल करना​

Preferred Clock Source को Internal पर सेट करें।

कनेक्टेड इक्विपमेंट ऑप्टिकल आउटपुट या BNC Word Clock Output में से किसी से iD44 MKII क्लॉक रिसीव कर सकता है।

BNC से एक्सटर्नल डिवाइसेज़ क्लॉक करना​

75 Ω BNC वर्ड क्लॉक केबल से iD44 MKII Word Clock Output को एक्सटर्नल इक्विपमेंट के Word Clock Input से कनेक्ट करें।

Multiple डिवाइसेज़ के लिए क्लॉक distribute करने हेतु BNC T-कनेक्टर्स इस्तेमाल करें। Chain के केवल फ़ाइनल डिवाइस पर 75 Ω termination enabled होना चाहिए।

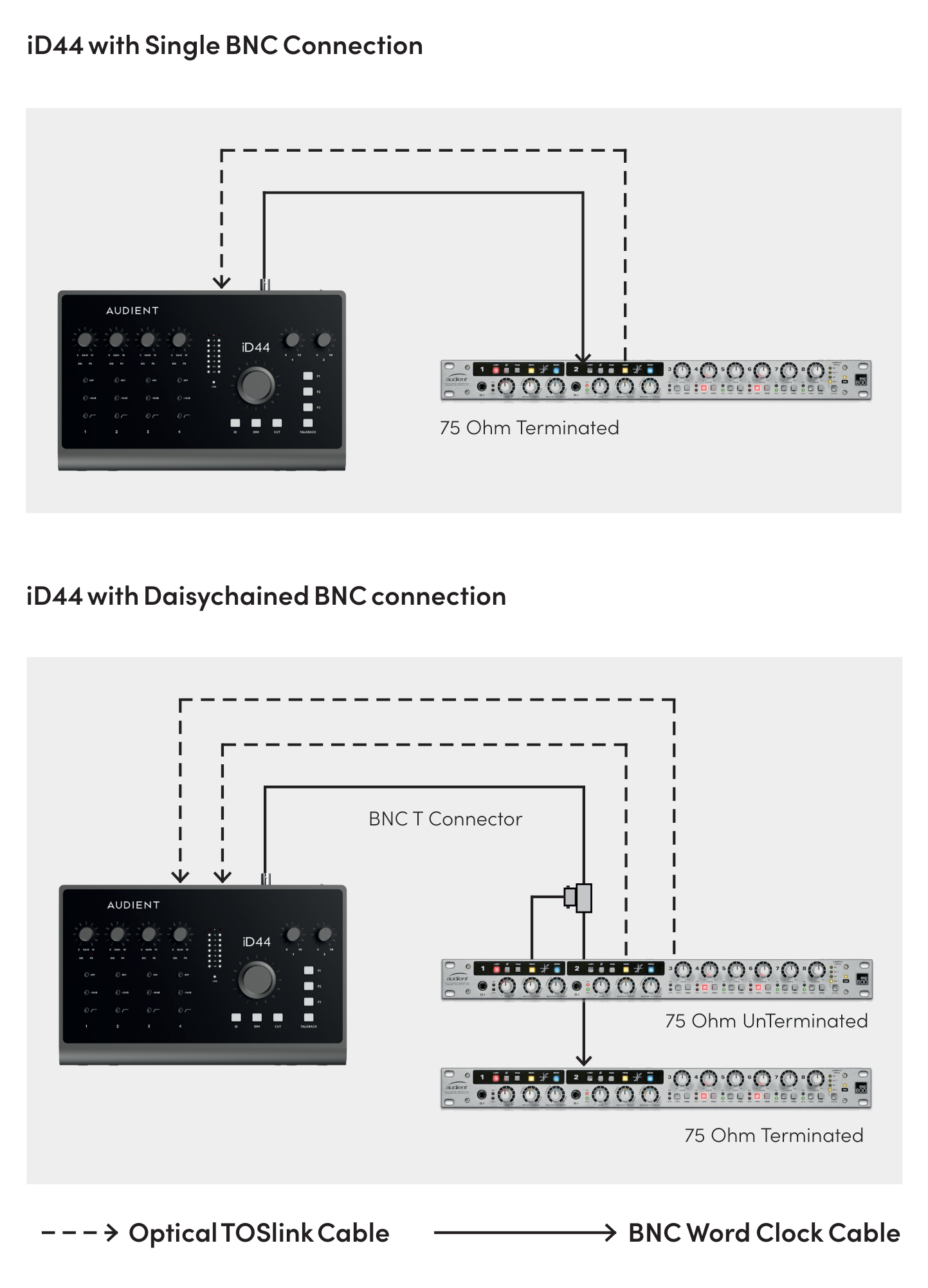

iD44 MKII single-device और daisy-chained BNC Word Clock उदाहरण

iD44 MKII को एक्सटर्नल डिवाइस से synchronise करना​

  1. एक्सटर्नल डिवाइस ऑप्टिकल आउटपुट को iD44 MKII ऑप्टिकल इनपुट से कनेक्ट करें।
  2. एक्सटर्नल डिवाइस को क्लॉक provide करने के लिए कॉन्फ़िगर करें।
  3. iD Mixer में Preferred Clock Source को सिग्नल रिसीव करने वाले ऑप्टिकल इनपुट पर सेट करें।
  4. Corresponding डिजिटल इनपुट फ़ॉर्मैट को ADAT या S/PDIF पर सेट करें।
  5. सुनिश्चित करें कि एक्सटर्नल डिवाइस, iD44 MKII और DAW एक ही सैंपल रेट इस्तेमाल करते हैं।
  6. जाँचें कि क्लॉक-स्टेटस इंडिकेटर green है।

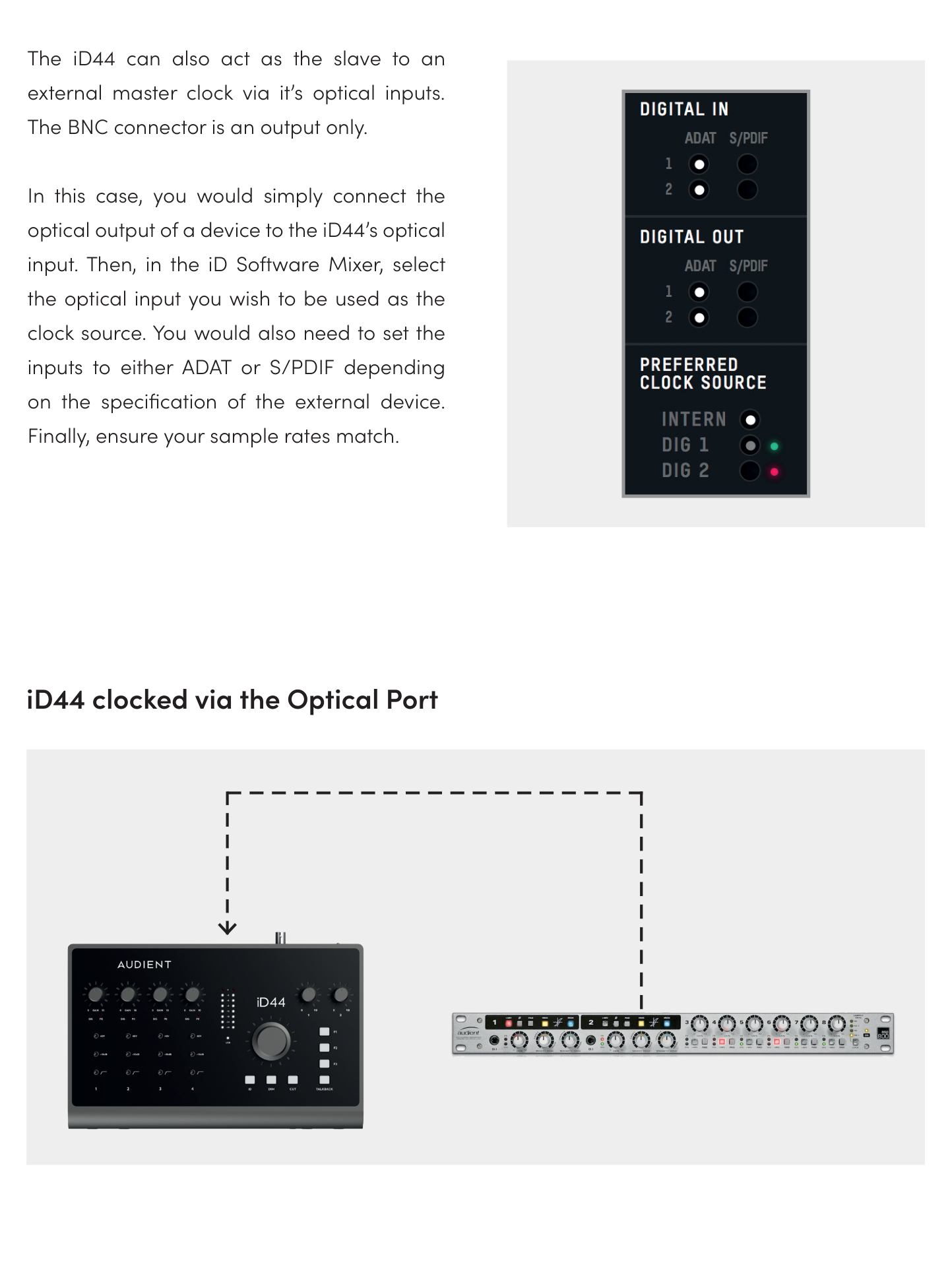

Optical डिजिटल इनपुट से external device के साथ synchronised iD44 MKII

क्लॉक स्टेटस​

  • Red — कोई क्लॉक सिग्नल detect नहीं हुआ
  • Amber — अलग सैंपल रेट पर क्लॉक detect हुआ
  • Green — सही सैंपल रेट पर वैलिड क्लॉक detect हुआ

चुना हुआ एक्सटर्नल क्लॉक वैलिड न होने पर iD44 MKII वैलिड एक्सटर्नल क्लॉक detect होने तक इंटरनल क्लॉक इस्तेमाल करता है।
