디지털 I/O 및 클로킹

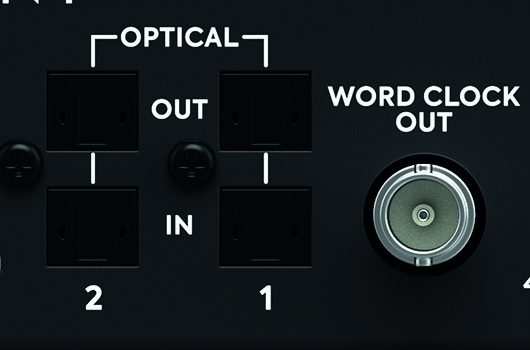

iD44 MKII에는 광 디지털 입력 2개, 광 디지털 출력 2개 및 BNC Word Clock Output이 있습니다.
iD44 MKII를 다른 디지털 오디오 장비와 연결할 때는 올바른 클록 설정이 필수입니다.
광 디지털 I/O
각 광 연결은 ADAT 또는 광 S/PDIF로 작동할 수 있습니다.
ADAT
| 샘플 레이트 | 광 포트당 채널 수 | 전체 채널 수 |
|---|---|---|
| 44.1 / 48 kHz | 8 | 입력 16 / 출력 16 |
| 88.2 / 96 kHz | SMUX 사용 시 4 | 입력 8 / 출력 8 |
88.2 또는 96 kHz에서 ADAT 8개 채널을 모두 사용하려면 두 개의 광 연결이 모두 필요합니다.
광 S/PDIF
각 광 연결은 최대 96 kHz의 샘플 레이트에서 2채널 S/PDIF 오디오를 전달합니다.
iD Mixer System Panel에서 디지털 형식을 설정합니다.
Word Clock Output
iD44 MKII는 44.1, 48, 88.2 또는 96 kHz에서 동작하는 BNC Word Clock Output을 제공합니다.
BNC 연결은 출력 전용입니다.
iD44 MKII는 BNC를 통해 외부 클록을 수신할 수 없습니다. iD44 MKII를 다른 장치에 동기화하려면 광 입력 중 하나를 통해 클록을 수신해야 합니다.
Word Clock Output은 인터페이스가 Internal Clock을 사용하든 외부 광 소스에 동기화되어 있든 관계없이 iD44 MKII가 현재 동작하는 샘플 레이트를 따릅니다.
디지털 클로킹 이해하기
디지털로 연결된 모든 장비는 동일한 클록을 사용해야 합니다. 하나의 장치가 시스템의 클록을 제공하고 다른 디지털 장치들은 이에 동기화됩니다.
클록 설정이 올바르지 않으면 클릭, 팝, 왜곡 또는 기타 디지털 오디오 오류가 발생할 수 있습니다.
iD44 MKII를 클록 소스로 사용
Preferred Clock Source를 Internal로 설정합니다.
연결된 장비는 광 출력 또는 BNC Word Clock Output을 통해 iD44 MKII의 클록을 받을 수 있습니다.

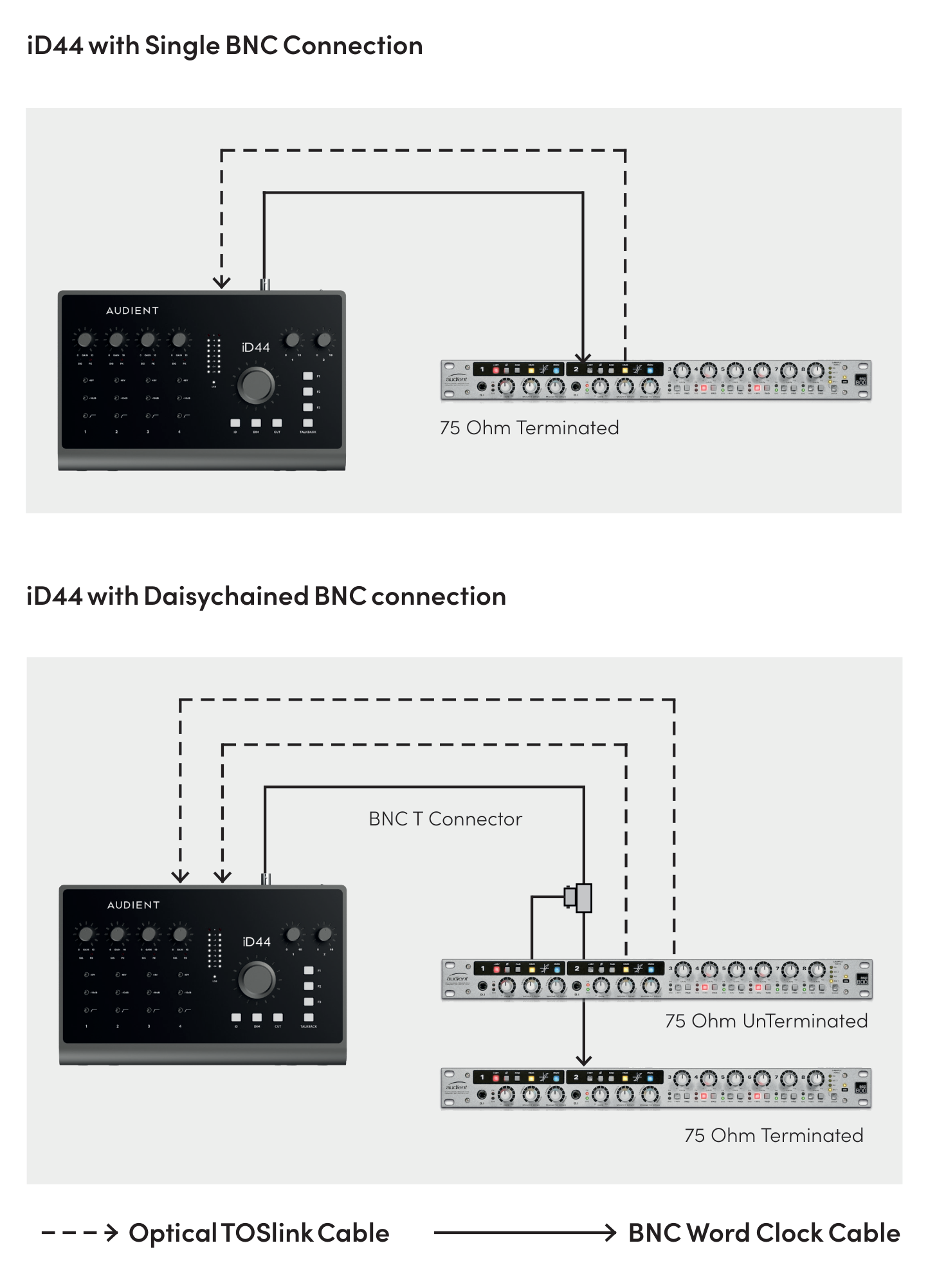

BNC를 통해 외부 장치 클로킹
75 Ω BNC 워드 클록 케이블을 사용하여 iD44 MKII Word Clock Output을 외부 장비의 Word Clock Input에 연결합니다.
여러 장치를 연결할 경우 BNC T 커넥터를 사용하여 클록을 분배하십시오. 체인의 마지막 장치에서만 75 Ω Termination을 활성화해야 합니다.

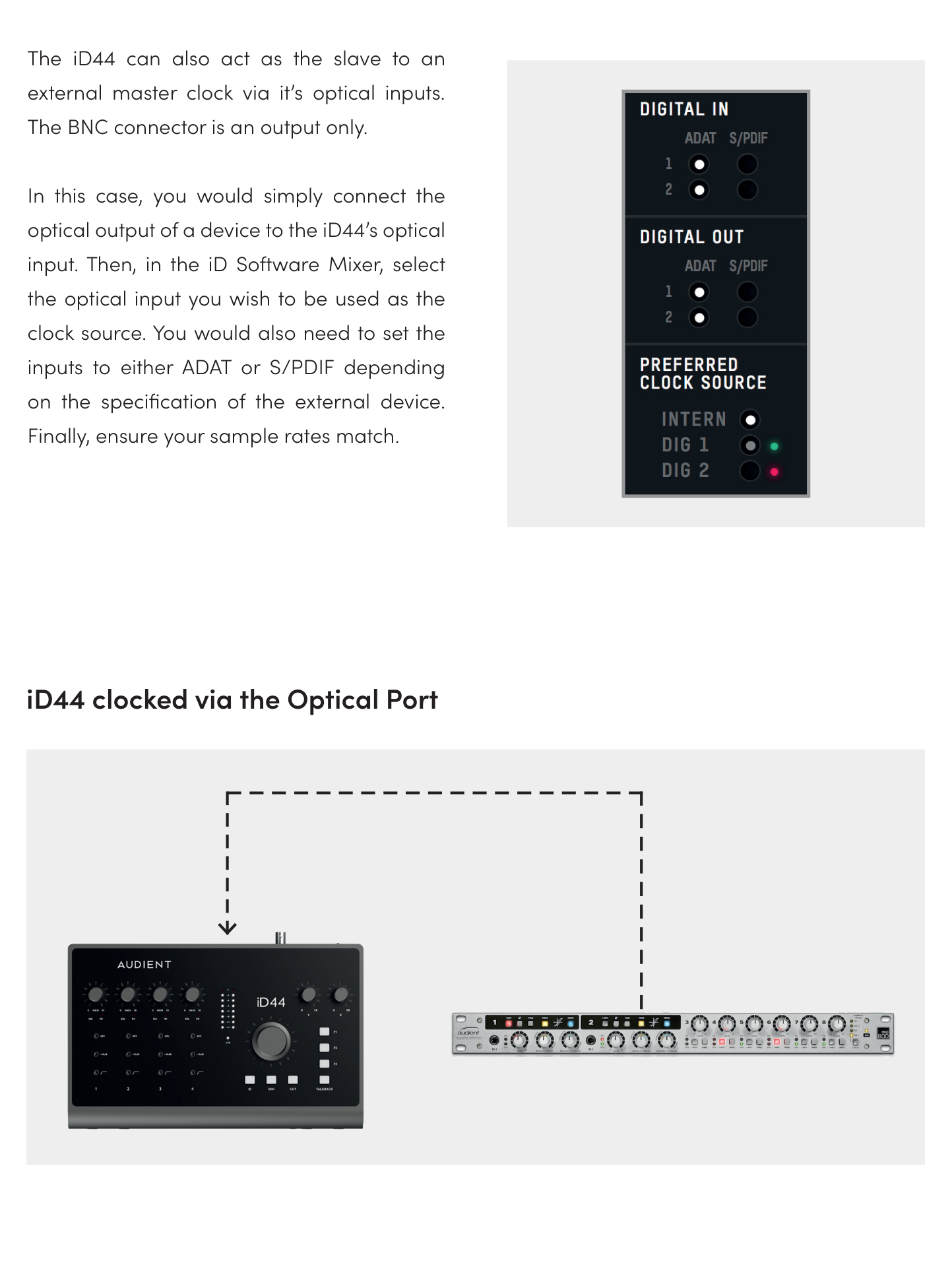

iD44 MKII를 외부 장치에 동기화
- 외부 장치의 광 출력을 iD44 MKII 광 입력에 연결합니다.
- 외부 장치가 클록을 제공하도록 설정합니다.
- iD Mixer에서 Preferred Clock Source를 신호를 수신하는 광 입력으로 설정합니다.
- 해당 디지털 입력 형식을 ADAT 또는 S/PDIF로 설정합니다.
- 외부 장치, iD44 MKII 및 DAW가 동일한 샘플 레이트를 사용하는지 확인합니다.
- 클록 상태 표시가 녹색인지 확인합니다.
클록 상태
- Red — 클록 신호가 감지되지 않음
- Amber - 다른 샘플 레이트의 클록이 감지됨
- Green - 올바른 샘플 레이트의 유효한 클록이 감지됨
선택한 외부 클록이 유효하지 않으면 유효한 외부 클록이 감지될 때까지 iD44 MKII는 Internal Clock을 사용합니다.
