EVO 16 在一台桌面式或可安装到机架的音频接口中集成了 8 个模拟麦克风或线路输入、2 个支持乐器模式的输入、8 个模拟线路输出、2 个独立耳机输出、光纤数字 I/O 和 1 个 BNC 字时钟输出。

模拟和数字连接

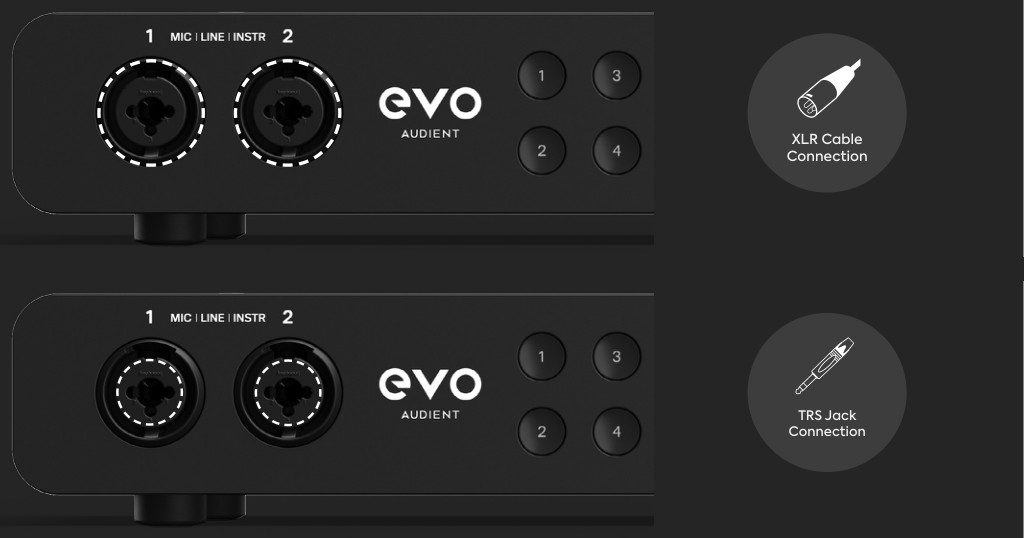

EVO 16 前部模拟组合输入，显示 XLR 和 1/4 英寸 TRS 连接
麦克风和线路连接

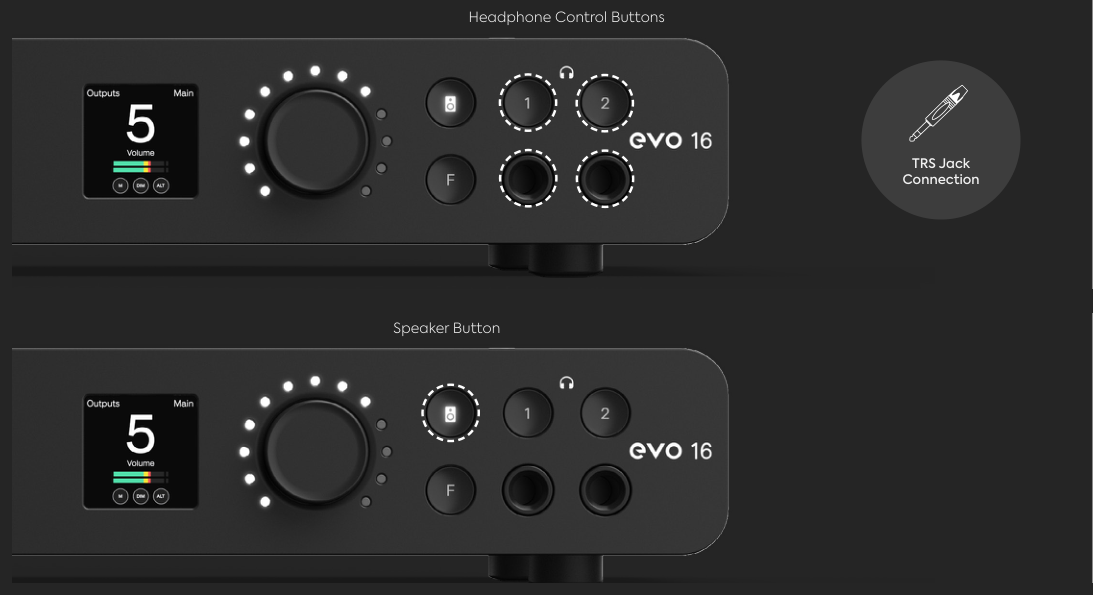

EVO 16 前面板，显示耳机输出和扬声器控制
耳机和监听控制

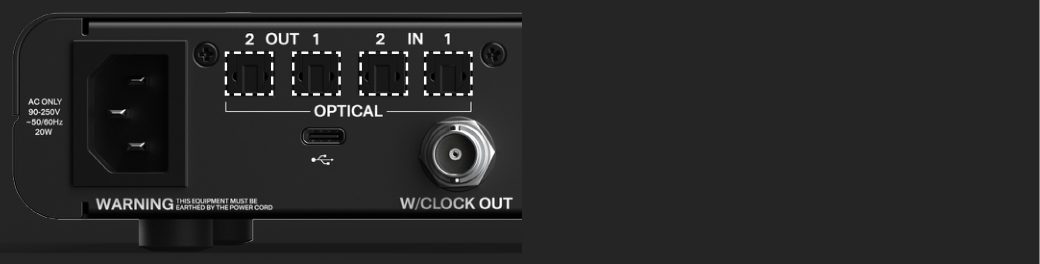

EVO 16 后部，显示电源接口、光纤端口、USB-C 连接和字时钟输出
电源、USB、光纤和字时钟

电源和 USB 连接​

EVO 16 使用外部交流电源供电，并通过后面板 USB-C 端口与电脑通信。

  1. 系统通电前，将已连接的扬声器和耳机音量调低。
  2. 使用随附的电源线将 EVO 16 连接到市电。
  3. 将后面板 USB-C 端口连接到电脑上支持数据传输的 USB 端口。
  4. 开启 EVO 16，并在操作系统和录音应用程序中将其选择为音频设备。

macOS 和 Windows 的设置流程请参阅软件安装和注册。

麦克风和线路输入​

EVO 16 通过设备前后面板的 XLR/TRS 组合输入接口提供 8 个 EVO 麦克风前置放大器。

  • 麦克风使用三针 XLR 连接。
  • 平衡线路电平音源使用 1/4 英寸 TRS 连接。
  • 输入 1 和 2 在启用 Instrument 模式时还可以作为乐器输入使用。

有关设置增益、启用幻象电源、使用 Instrument 模式或将通道链接为立体声对的信息，请参阅输入控制和 Smartgain。

乐器输入​

输入 1 和 2 可以使用 EVO 16 的 JFET 乐器输入模式，直接连接电吉他、贝斯等音源。

使用非平衡 1/4 英寸 TS 线缆将乐器连接到输入 1 或 2，选择该通道，然后从前面板启用 Instrument 模式。

备注

同一输入上的 Instrument 模式和幻象电源不能同时启用。

模拟线路输出​

后面板提供 8 个平衡模拟线路输出。

默认情况下，前面板 Speaker 按钮控制模拟输出 1+2 的电平。其他模拟输出的路由和电平控制可在 EVO 软件混音器中进行设置。

前面板监听控制请参阅监听和输出控制。

耳机输出​

EVO 16 配备两个前面板耳机输出。每个耳机输出都有各自的硬件选择按钮和独立电平控制。

有关耳机电平调整和输出静音的信息，请参阅监听和输出控制。

光纤 I/O 和字时钟​

后面板提供：

  • 2 × 光纤输入
  • 2 × 光纤输出
  • 1 × BNC 字时钟输出

光纤端口可以配置为 ADAT 或光纤 S/PDIF。可用数字通道数量取决于所选格式和采样率。

连接外部数字设备或进行时钟同步前，请参阅光纤输入、输出和时钟。

连接概要​

设备EVO 16 连接常用连接器
电脑后面板 USB-C 端口支持数据传输的 USB 线缆
麦克风模拟输入 1–8三针 XLR
平衡线路电平音源模拟输入 1–81/4 英寸 TRS
吉他、贝斯或其他高阻抗乐器Instrument 模式下的输入 1 或 21/4 英寸 TS
有源监听音箱或其他线路电平设备模拟输出 1–8平衡 1/4 英寸 TRS
耳机前面板耳机输出 1 或 21/4 英寸立体声 TRS
ADAT 或光纤 S/PDIF 设备光纤输入/输出 1 或 2TOSLINK 光纤线缆
字时钟接收设备BNC 字时钟输出75-ohm BNC 字时钟线缆

后续步骤​

继续阅读输入控制和 Smartgain以配置模拟输入。
