ハードウェアと接続
EVO 16 は、8系統のアナログマイク／ライン入力、2系統の楽器入力対応入力、8系統のアナログライン出力、2系統の独立したヘッドホン出力、オプティカルデジタル I/O、BNC ワードクロック出力をデスクトップ / ラックマウント対応インターフェースに搭載しています。
Analogue and digital connections
電源 / USB 接続
EVO 16 は外部 AC 電源接続から給電され、リア USB-C ポート を通じてコンピューターと通信します。
- システムの電源を入れる前にスピーカー / ヘッドホンレベルを下げます。
- 付属の電源ケーブルで EVO 16 を 主電源へ接続します。
- リア USB-C ポート をコンピューターのデータ通信対応 USB ポートへ接続します。
- EVO 16 の電源を入れ、動作システムと録音アプリケーションのオーディオデバイスに選択します。
macOS / Windows のセットアップについては ソフトウェアのインストールと登録 を参照してください。
マイク / ライン入力

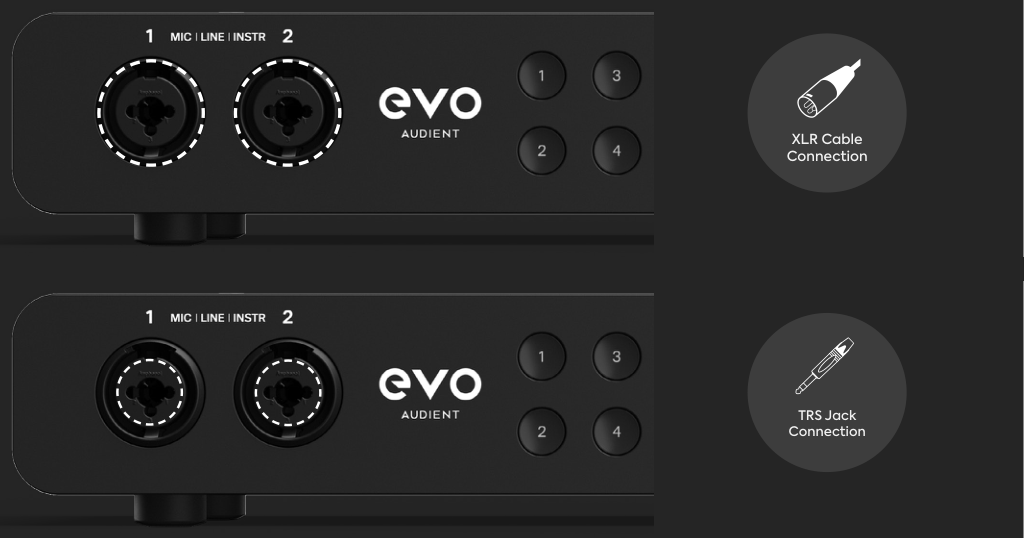

EVO 16 はフロント / リアの コンボ XLR/TRS 入力コネクター に 8基の EVO マイクプリアンプ を備えています。
- マイクには3ピン XLR 接続を使用します。
- ライン-レベルソースにはバランス 1/4インチ TRS 接続を使用します。
- 入力 1 / 2 は インストゥルメントモード を有効にすると楽器入力としても使用できます。
ゲイン、ファンタム電源、インストゥルメントモード、ステレオリンクは 入力コントロールと Smartgain で設定します。
インストゥルメント入力
入力 1 / 2 は EVO 16 の JFET 楽器入力モード を使用し、エレクトリックギター / ベース などを直接接続できます。
楽器をアンバランス 1/4インチ TS ケーブルで入力 1 または 2 へ接続し、そのチャンネルを選択してフロントパネルから インストゥルメントモード を有効にします。
同じ入力でインストゥルメントモードとファンタム電源を同時に有効にできません。
アナログライン出力
リアパネルには8系統のバランスアナログライン出力があります。
デフォルトではフロントパネル Speaker ボタンがメインモニター出力として使用するアナログ出力 1+2 のレベルを操作します。その他アナログ出力のルーティング / レベルコントロールは EVO ソフトウェアミキサーで行います。
フロントパネルのモニターコントロールは モニタリングと出力コントロール を参照してください。
ヘッドホン出力
EVO 16 はフロントパネルに2系統のヘッドホン出力を備えています。それぞれにハードウェア選択ボタンがあり、レベルを独立して操作できます。
ヘッドホンレベル調整と出力ミュートについては モニタリングと出力コントロール を参照してください。
光 I/O / ワードクロック
リアパネルには以下があります。
- 光入力 ×2
- 光出力 ×2
- BNC ワードクロック出力 ×1
光ポート は ADAT またはオプティカル S/PDIF 用に設定できます。利用可能なデジタルチャンネル数は、選択したフォーマットとサンプルレートによって変わります。
外部デジタル機器を接続 / 同期する前に 光入力、出力、クロッキング を参照してください。
接続一覧
| 機器 | EVO 16 接続 | 一般的なコネクター |
|---|---|---|
| コンピューター | リア USB-C ポート | データ通信対応 USB ケーブル |
| マイク | アナログ入力 1–8 | 3ピン XLR |
| バランスラインレベルソース | アナログ入力 1–8 | 1/4インチ TRS |
| ギター、ベース、その他の高インピーダンス楽器 | 入力 1 または 2（インストゥルメントモード） | 1/4-inch TS |
| アクティブモニター / その他のラインレベル機器 | アナログ出力 1–8 | バランス 1/4インチ TRS |
| ヘッドホン | フロントヘッドホン出力 1 または 2 | 1/4インチ ステレオ TRS |
| ADAT / オプティカル S/PDIF 機器 | 光入力/出力 1 または 2 | TOSLINK オプティカルケーブル |
| ワードクロック接続先 | BNC ワードクロック出力 | 75 Ω BNC ワードクロックケーブル |
次のステップ
アナログ入力を設定するには 入力コントロールと Smartgain に進んでください。
