ラックマウント

EVO 16 は ラックマウントイヤー を使用して標準機器ラック へ設置できます。両方のラックイヤー を確実に取り付け、インターフェース周囲に十分な換気を確保してください。

ラックへの設置

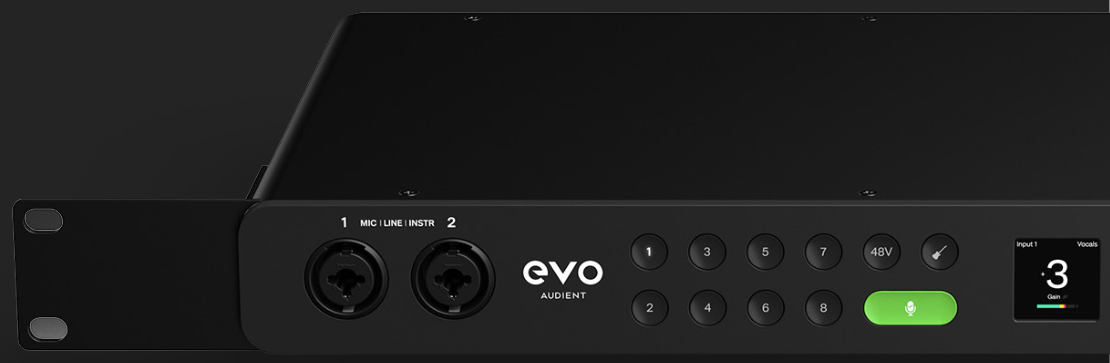

ラックマウントイヤーを取り付けた EVO 16

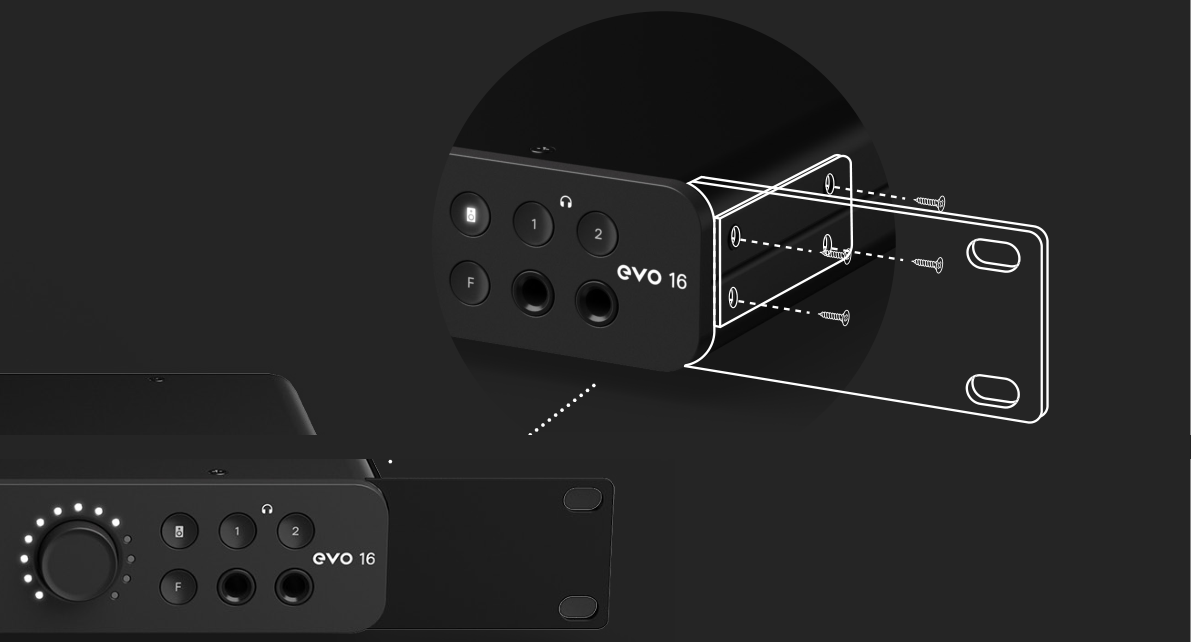

ラックイヤーの固定位置 / 換気に関する案内

必要な工具

• 3 mm 六角ドライバー / キー
• Pozidriv ドライバー

ラックマウントイヤー を取り付ける

1. 3 mm 六角ドライバー を使用し、EVO 16 の片側フロント付近にある2本のネジ を外します。
2. ラックイヤー の4つの ネジ穴 を EVO 16 側面の4つの穴 に合わせます。
3. 付属の M4 ネジ 4本を取り付け、しっかり固定します。
4. 反対側のラックイヤー も同じ手順で取り付けます。
5. ラックへ設置する前に Pozidriv ドライバー を使用して EVO 16 底面の ゴム足 を取り外します。

換気と設置

十分な通気スペースを確保せず、真空管アウトボード機器や マルチチャンネルコンバーター など大量の熱を発生する機器の真上 / 真下に EVO 16 を設置しないでください。

V2.4 マニュアルのラックマウントセクションでは、EVO 16 の上下に少なくとも 1U の空きスペースを確保し、側面通気口を塞がないことを推奨しています。マニュアル内の別の設置安全セクション では、本体周囲の追加空間要件が指定されています。ラック設置を計画する際は 安全および適合情報 を確認し、ラジエーター、暖房器具、ストーブ、アンプ、その他の熱源から離してください。

運搬用ラック

ライブ音響用途など ラックを定期的に運搬する場合は、ラック内で EVO 16 を追加で物理的に支持してください。ラックトレイや適切なサイドサポートを使用するとラックイヤーにかかる荷重を減らし、運搬中の損傷リスクを低減できます。

次のステップ

デジタル拡張 や外部クロッキング を設定する場合は Optical Inputs、Outputs、Clocking に進んでください。
