랙마운트

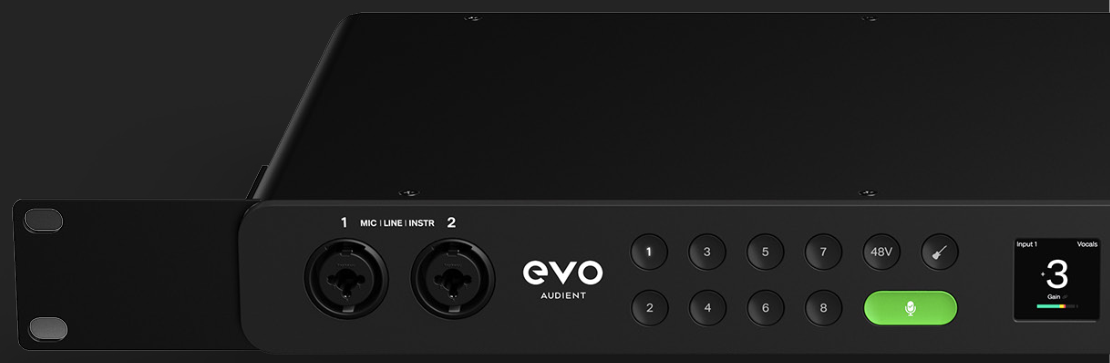

EVO 16은 랙마운트 이어를 사용하여 표준 장비 랙에 설치할 수 있습니다. 양쪽 이어를 단단히 장착하고 인터페이스 주위에 적절한 환기 공간을 확보하십시오.
Rack installation
필요한 도구
- 3 mm 육각 드라이버 또는 렌치
- Pozidriv 드라이버

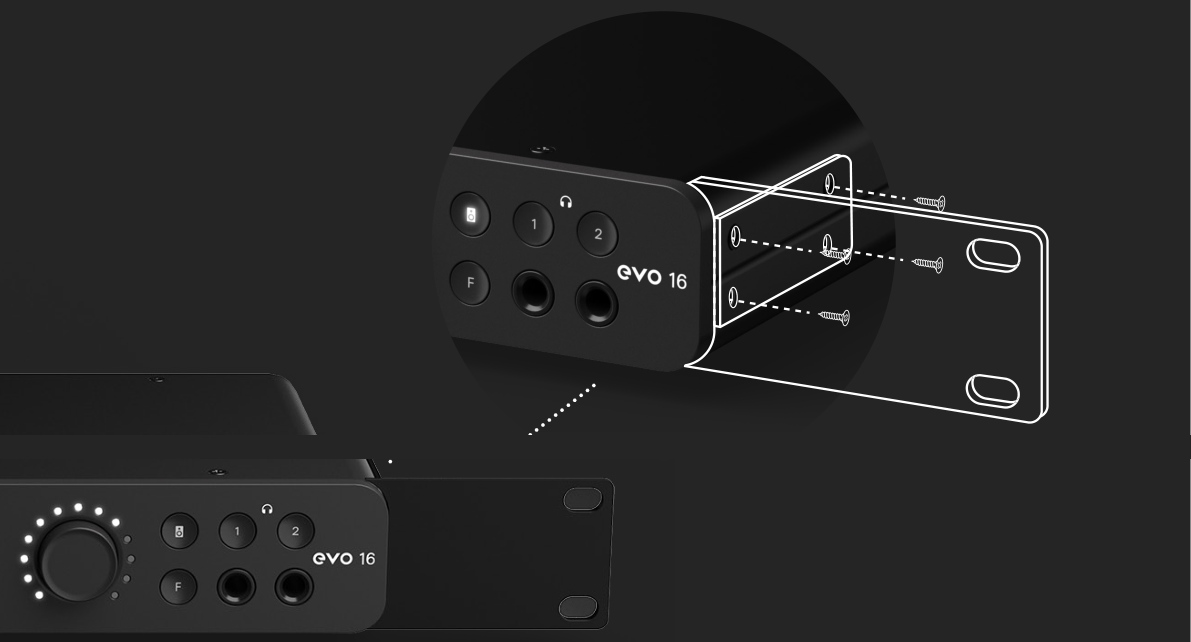

랙마운트 이어 설치
- 3 mm 육각 드라이버를 사용하여 EVO 16 한쪽 측면 전면 근처의 나사 두 개를 제거합니다.
- 랙 이어의 네 개 나사 구멍이 EVO 16 측면의 네 개 구멍과 맞도록 위치시킵니다.
- 동봉된 M4 나사 네 개를 넣고 단단해질 때까지 조입니다.
- 반대쪽 랙 이어에도 같은 절차를 반복합니다.
- 랙에 설치하기 전에 Pozidriv 드라이버를 사용하여 EVO 16 바닥의 고무 받침을 제거합니다.
환기 및 설치 위치
적절한 환기 공간 없이 진공관 아웃보드 장비나 멀티채널 AD/DA 컨버터처럼 상당한 열을 발생시키는 장비의 바로 위나 아래에 EVO 16을 설치하지 마십시오.
V2.4 매뉴얼의 랙마운트 섹션에서는 EVO 16 위아래로 최소 1U의 빈 랙 공간을 확보하고 측면 통풍구를 막지 않도록 권장합니다. 별도의 안전 설치 섹션에서는 장치 주변의 추가 이격 거리를 규정합니다. 랙 설치를 계획할 때 안전 및 규정 준수를 확인하고 라디에이터, 난방구, 스토브, 앰프 및 기타 열원에서 장치를 떨어뜨려 설치하십시오.
운송용 랙
라이브 오디오 용도처럼 랙을 자주 운송하는 경우 랙 내부에서 EVO 16을 추가로 물리적으로 지지하십시오. 랙 트레이 또는 적절한 측면 지지대를 사용하면 랙 이어에 걸리는 하중을 줄이고 운송 중 손상 위험을 낮출 수 있습니다.
다음 단계
디지털 확장 또는 외부 클로킹을 구성할 때는 옵티컬 입력, 출력 및 클로킹으로 계속 진행하십시오.
