하드웨어 및 연결
EVO 16은 데스크톱 또는 랙마운트형 인터페이스에 여덟 개의 아날로그 마이크/라인 입력, 악기 입력을 지원하는 두 입력, 여덟 개의 아날로그 라인 출력, 두 개의 독립 헤드폰 출력, 옵티컬 디지털 I/O 및 BNC 워드 클록 출력을 제공합니다.
Analogue and digital connections
전원 및 USB 연결
EVO 16은 외부 AC 전원 연결을 사용하며 후면 USB-C 포트를 통해 컴퓨터와 통신합니다.
- 시스템 전원을 켜기 전에 연결된 스피커와 헤드폰의 볼륨을 낮춥니다.
- 동봉된 전원 케이블을 사용하여 EVO 16을 AC 전원에 연결합니다.
- 후면 USB-C 포트를 컴퓨터의 데이터 전송 가능한 USB 포트에 연결합니다.
- EVO 16의 전원을 켜고 운영체제와 녹음 애플리케이션에서 오디오 장치로 선택합니다.
macOS 및 Windows 설정 과정은 소프트웨어 설치 및 등록을 참조하십시오.
마이크 및 라인 입력

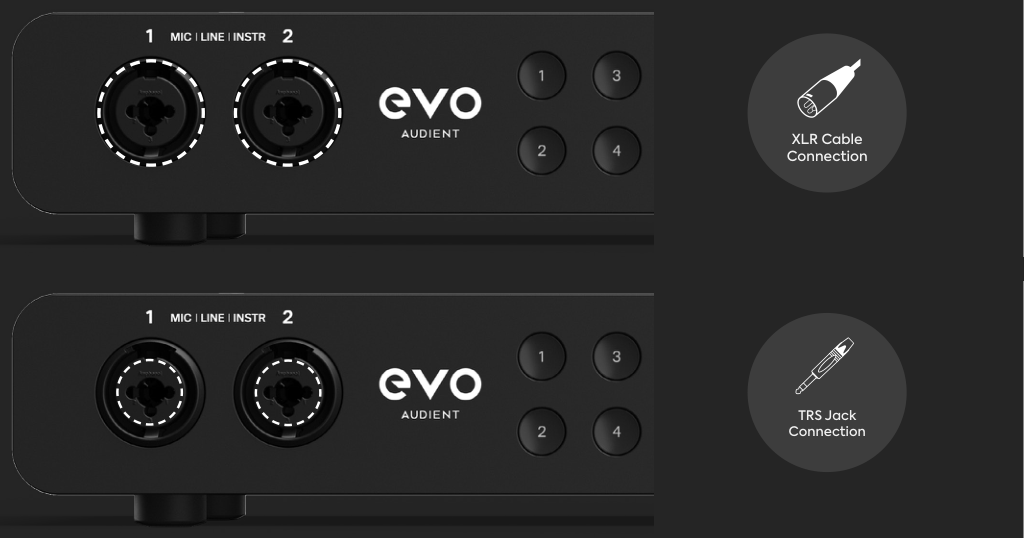

EVO 16은 장치 전면과 후면의 XLR/TRS 콤비 입력 커넥터를 통해 EVO 마이크 프리앰프 8개를 제공합니다.
- 마이크에는 3핀 XLR 연결을 사용합니다.
- 라인 레벨 소스에는 밸런스드 1/4인치 TRS 연결을 사용합니다.
- 입력 1과 2는 Instrument 모드를 활성화하면 악기 입력으로도 사용할 수 있습니다.
게인 설정, 팬텀 파워 활성화, Instrument 모드 사용 또는 채널의 스테레오 페어 링크 방법은 입력 컨트롤 및 Smartgain을 참조하십시오.
악기 입력
입력 1과 2에서는 일렉트릭 기타나 베이스 같은 소스를 직접 연결하기 위한 EVO 16의 JFET 악기 입력 모드를 사용할 수 있습니다.
언밸런스드 1/4인치 TS 케이블로 악기를 입력 1 또는 2에 연결하고 해당 채널을 선택한 뒤 전면 패널에서 Instrument 모드를 활성화하십시오.
같은 입력에서 Instrument 모드와 팬텀 파워를 동시에 활성화할 수 없습니다.
아날로그 라인 출력
후면 패널에 여덟 개의 밸런스드 아날로그 라인 출력이 있습니다.
기본적으로 전면 패널 Speaker 버튼은 아날로그 출력 1+2의 레벨을 제어합니다. 다른 아날로그 출력의 라우팅 및 레벨 제어는 EVO 소프트웨어 믹서에서 할 수 있습니다.
전면 패널 모니터 컨트롤은 모니터링 및 출력 컨트롤을 참조하십시오.
헤드폰 출력
EVO 16에는 전면 패널 헤드폰 출력이 두 개 있습니다. 각 헤드폰 출력에는 전용 하드웨어 선택 버튼과 독립적인 레벨 컨트롤이 있습니다.
헤드폰 레벨 조정 및 출력 뮤트는 모니터링 및 출력 컨트롤을 참조하십시오.

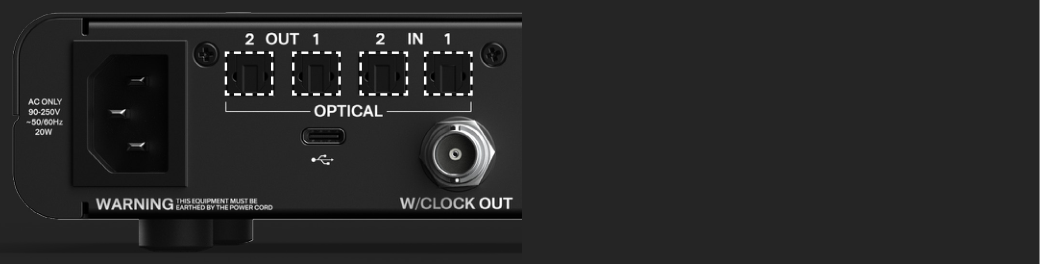

옵티컬 I/O 및 워드 클록
후면 패널에는 다음 연결이 있습니다.
- 옵티컬 입력 2개
- 옵티컬 출력 2개
- BNC 워드 클록 출력 1개
옵티컬 포트는 ADAT 또는 옵티컬 S/PDIF로 설정할 수 있습니다. 사용할 수 있는 디지털 채널 수는 선택한 포맷과 샘플 레이트에 따라 달라집니다.
외부 디지털 장비를 연결하거나 클로킹하기 전에 옵티컬 입력, 출력 및 클로킹을 참조하십시오.
연결 요약
| 장비 | EVO 16 연결 | 일반적인 커넥터 |
|---|---|---|
| 컴퓨터 | 후면 USB-C 포트 | 데이터 전송 가능한 USB 케이블 |
| 마이크 | 아날로그 입력 1–8 | 3핀 XLR |
| 밸런스드 라인 레벨 소스 | 아날로그 입력 1–8 | 1/4인치 TRS |
| 기타, 베이스 또는 기타 하이 임피던스 악기 | Instrument 모드의 입력 1 또는 2 | 1/4인치 TS |
| 액티브 모니터 또는 기타 라인 레벨 장비 | 아날로그 출력 1–8 | 밸런스드 1/4인치 TRS |
| 헤드폰 | 전면 헤드폰 출력 1 또는 2 | 1/4인치 스테레오 TRS |
| ADAT 또는 옵티컬 S/PDIF 장비 | 옵티컬 입력/출력 1 또는 2 | TOSLINK 옵티컬 케이블 |
| 워드 클록 대상 장치 | BNC 워드 클록 출력 | 75Ω BNC 워드 클록 케이블 |
다음 단계
아날로그 입력을 구성하려면 입력 컨트롤 및 Smartgain으로 계속 진행하십시오.
