모니터링 및 출력 컨트롤
EVO 16은 여덟 개의 후면 아날로그 라인 출력, 두 개의 독립 헤드폰 출력 및 메인 스피커 경로용 전면 패널 모니터 컨트롤을 제공합니다.
Output selection and monitoring

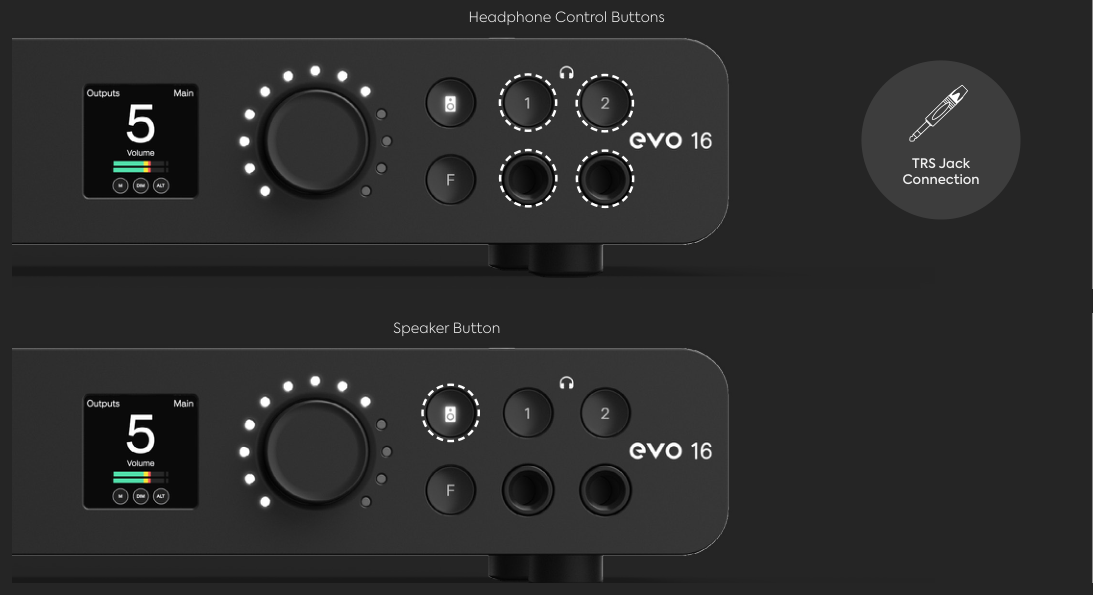

헤드폰 출력
헤드폰 출력 1과 2에는 각각 독립적인 하드웨어 레벨 컨트롤이 있습니다.
- 헤드폰 버튼 1 또는 2를 누릅니다.
- Control Wheel을 돌려 선택한 헤드폰 레벨을 설정합니다.
- Motion UI와 LED 링을 사용하여 현재 설정을 확인합니다.
EVO 소프트웨어 믹서에서 두 헤드폰 출력에 서로 다른 믹스를 라우팅할 수 있습니다. 해당 라우팅은 이 매뉴얼의 소프트웨어 섹션에서 설명합니다.
메인 스피커 출력
기본적으로 Speaker 버튼을 누른 뒤 Control Wheel을 돌리면 메인 모니터 출력으로 사용하는 아날로그 출력 1+2를 조정합니다.
EVO 16에는 총 여덟 개의 아날로그 라인 출력이 있습니다. 메인 모니터 경로 이외 출력의 라우팅 및 제어는 EVO 소프트웨어 믹서에서 사용할 수 있습니다.

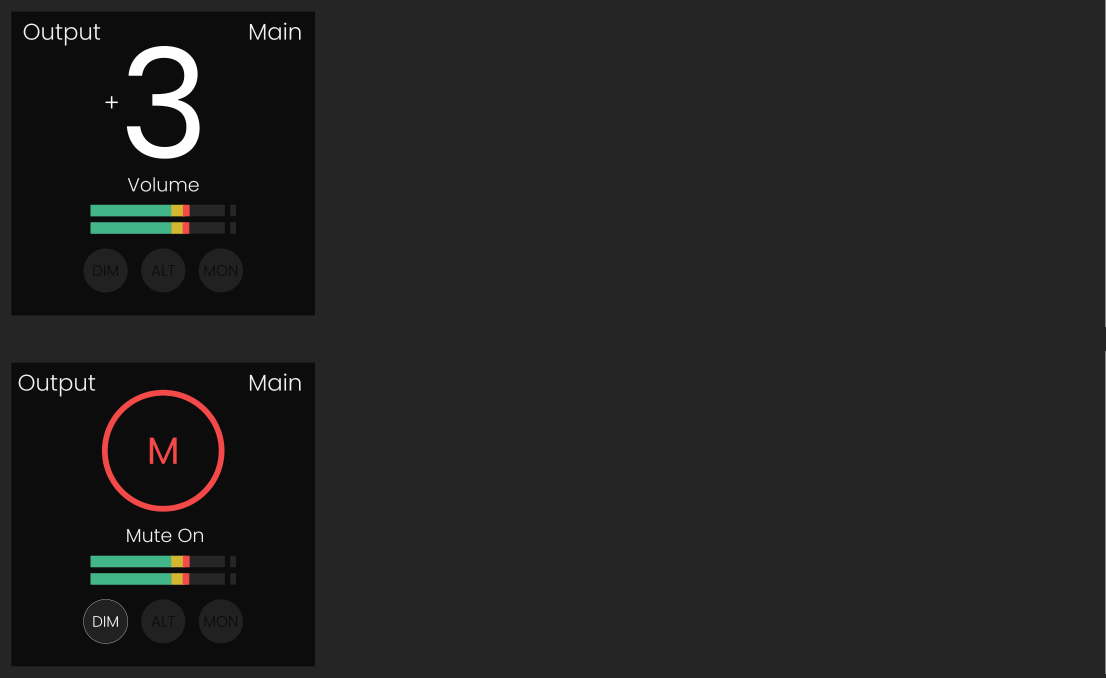

Output Status Screen
Speaker 버튼 또는 두 헤드폰 버튼 중 하나를 누르면 선택한 출력의 Output Status Screen이 열립니다. 디스플레이에는 출력 이름, 상대 볼륨 레벨, 스테레오 미터 및 적용되는 모니터 기능의 상태가 표시됩니다.
해당 출력이 선택된 상태에서 Control Wheel을 돌려 볼륨을 변경합니다.
출력 뮤트
뮤트 화면이 나타나고 버튼이 점멸하기 시작할 때까지 선택한 출력 버튼을 길게 누릅니다.
해당 출력이 뮤트된 동안 Motion UI에 뮤트 아이콘이 표시됩니다. 같은 출력 버튼을 다시 길게 누르면 출력이 복원됩니다.
프로그래밍 가능한 Function 버튼
전면 패널 F 버튼에는 다음 네 가지 모니터링 기능 중 하나를 할당할 수 있습니다.
- Mono - 호환성 확인을 위해 메인 스테레오 모니터 경로를 모노로 합칩니다.
- Alt Speakers - EVO 소프트웨어 믹서에서 구성한 대체 스피커 출력으로 모니터 경로를 전환합니다.
- Dim - 설정한 값만큼 메인 모니터 레벨을 낮춥니다.
- Talkback - 설정된 Talkback 경로를 켜거나 끕니다.
Function 버튼 할당은 Motion UI 설정 메뉴 또는 EVO 소프트웨어 믹서에서 변경할 수 있습니다.
하드웨어 할당 절차는 Motion UI 및 하드웨어 설정을 참조하십시오.
Talkback
Talkback을 사용하면 Cue Mix를 통해 연주자와 대화할 수 있습니다. EVO 16은 EVO 시스템에 연결된 입력 또는 컴퓨터에 연결된 외부 오디오 장치를 Talkback 소스로 사용할 수 있습니다.
Talkback은 EVO Mixer에서 활성화하거나 전면 패널 F 버튼에 할당할 수 있습니다. Talkback 소스와 Cue Mix 레벨은 EVO 소프트웨어에서 구성합니다.
Audient의 현재 EVO 16 Talkback 구현은 Talkback 신호를 Main Mix가 아닌 Cue Mix로 전송하여 Talkback 마이크가 메인 컨트롤룸 모니터 경로로 들어가는 것을 방지하는 데 도움이 됩니다.
다음 단계
미터링, 하드웨어 설정, 전원 및 초기화 옵션은 Motion UI 및 하드웨어 설정으로 계속 진행하십시오.
