옵티컬 입력, 출력 및 클로킹
EVO 16은 디지털 프리앰프, 컨버터 및 기타 디지털 장비를 연결하기 위한 두 개의 옵티컬 입력, 두 개의 옵티컬 출력 및 BNC 워드 클록 출력을 제공합니다.
Digital expansion and clocking
옵티컬 포맷 및 채널 수
EVO software System Panel에서 옵티컬 입력 및 출력 포맷을 구성합니다. EVO 16은 최대 96 kHz 샘플 레이트에서 ADAT와 옵티컬 S/PDIF를 모두 지원합니다.
| 옵티컬 포맷 | 44.1 / 48 kHz | 88.2 / 96 kHz |
|---|---|---|
| ADAT | 옵티컬 포트당 8채널 | SMUX 사용 시 옵티컬 포트당 4채널 |
| 옵티컬 S/PDIF | 옵티컬 포트당 2채널 | 옵티컬 포트당 2채널 |
두 옵티컬 포트를 모두 ADAT으로 사용할 경우 EVO 16은 44.1 또는 48 kHz에서 최대 디지털 입력 16채널과 디지털 출력 16채널을 전달할 수 있습니다. 88.2 또는 96 kHz에서는 ADAT이 SMUX를 사용하므로 총 디지털 입력 8채널과 디지털 출력 8채널로 줄어듭니다.
88.2 또는 96 kHz에서 한 방향으로 ADAT 8채널이 필요하면 두 옵티컬 포트를 모두 사용하십시오. 이 높은 샘플 레이트에서는 각 TOSLINK 연결이 ADAT 4채널을 전달합니다.
옵티컬 포맷 설정
- 적절한 TOSLINK 옵티컬 케이블을 사용하여 외부 디지털 장비를 연결합니다.
- EVO 소프트웨어를 엽니다.
- System Panel을 엽니다.
- 연결된 장비에 맞게 필요한 옵티컬 입력 및 출력 포맷을 ADAT 또는 S/PDIF로 설정합니다.
- 디지털 시스템에서 한 장치만 마스터 클록으로 동작하도록 클록 소스를 구성합니다.
EVO 16에서 선택한 디지털 포맷은 연결된 장치에서 사용하는 포맷과 일치해야 합니다.
디지털 클로킹
같은 시스템의 디지털 장치는 공통 클록을 공유해야 합니다. 한 장치가 마스터 클록으로 동작하고 다른 장치는 이에 동기화됩니다.
클록은 다음 방식으로 전달할 수 있습니다.
- ADAT 또는 S/PDIF 옵티컬 오디오 연결 내부를 통해 전달하거나
- EVO 16의 BNC 워드 클록 출력에서 별도로 전달합니다.
디지털 시스템에는 마스터 클록이 하나만 있어야 합니다.
Word Clock 출력
EVO 16에는 BNC 워드 클록 출력이 있습니다. EVO 16에서 현재 사용하는 샘플 레이트인 44.1, 48, 88.2 또는 96 kHz로 클록을 출력합니다.
EVO 16이 자체 내부 클록을 사용하거나 옵티컬 입력을 통해 외부 클록에 동기화된 경우 모두 워드 클록 출력은 계속 활성화됩니다.
EVO 16은 워드 클록 출력만 제공합니다. BNC 워드 클록 입력은 없습니다. EVO 16을 다른 장치의 슬레이브로 사용하려면 옵티컬 입력 중 하나를 통해 클록을 받아야 합니다.

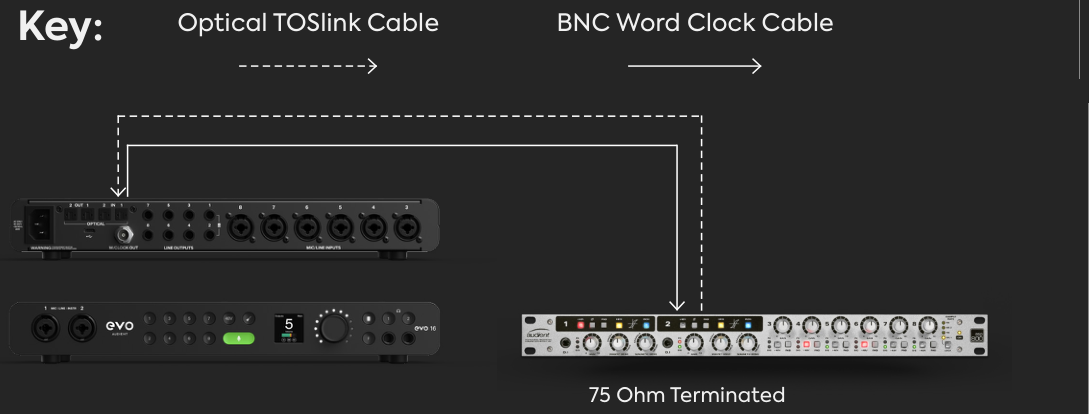

EVO 16을 마스터 클록으로 사용
컴퓨터에 연결된 오디오 인터페이스를 마스터로 사용하는 것이 가장 간단한 경우가 많습니다. 컴퓨터에서 변경한 샘플 레이트를 다른 디지털 장치에 배포할 수 있기 때문입니다.
EVO 16을 마스터로 사용하려면 다음과 같이 합니다.
- EVO software System Panel에서 EVO 16 클록 소스를 Internal로 설정합니다.
- 연결된 디지털 장치에 필요한 옵티컬 포맷을 설정합니다.
- 하나의 외부 장치는 EVO 16 옵티컬 출력 또는 BNC 워드 클록 출력에서 클록을 받도록 합니다.
- 외부 장치가 해당 입력 클록 소스에 동기화되도록 설정합니다.

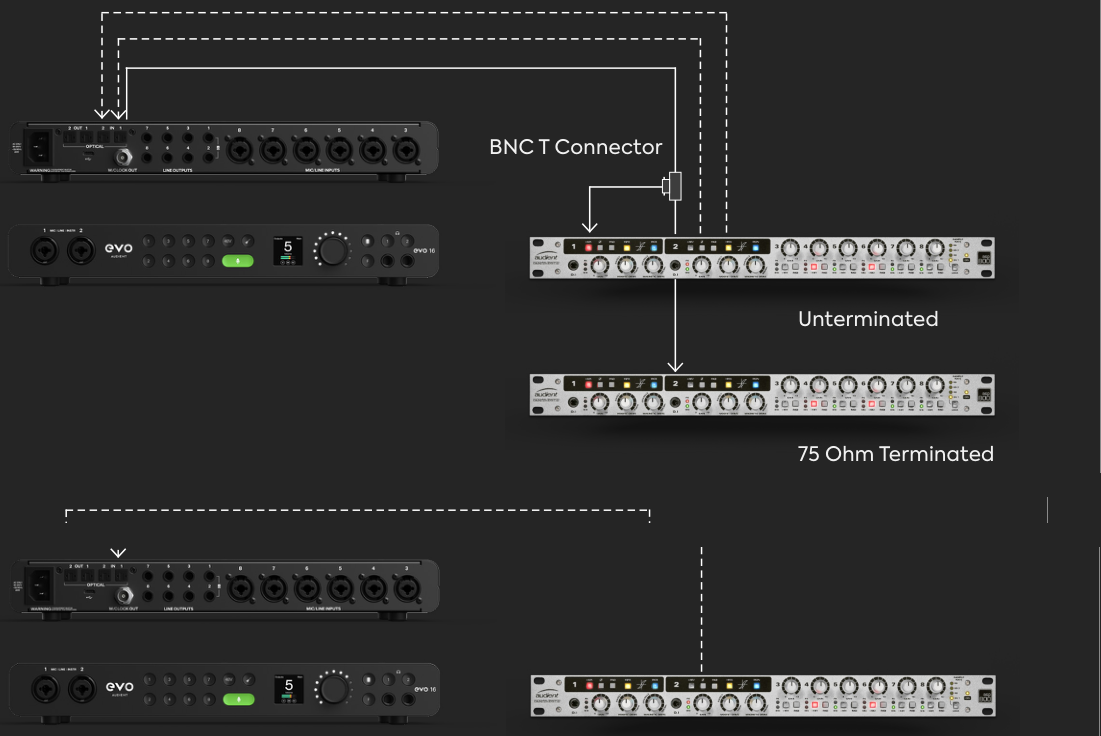

BNC 워드 클록으로 여러 장치 클로킹
여러 장치를 사용하는 경우 V2.4 매뉴얼에서는 BNC 워드 클록 출력을 사용하고 적절한 BNC T 커넥터로 클록을 데이지 체인할 것을 권장합니다.
워드 클록 체인의 마지막 장치는 반드시 75Ω로 터미네이션해야 합니다. 데이지 체인의 중간 장치는 라인을 터미네이션하면 안 됩니다.
EVO 16을 슬레이브 클록으로 사용
EVO 16은 두 옵티컬 입력 중 하나를 통해 외부 마스터에 동기화할 수 있습니다.
- 마스터 장치의 옵티컬 출력을 EVO 16 옵티컬 입력에 연결합니다.
- EVO software System Panel에서 해당 옵티컬 입력을 올바른 ADAT 또는 S/PDIF 포맷으로 설정합니다.
- 해당 옵티컬 입력을 EVO 16 클록 소스로 선택합니다.
- 외부 장치와 EVO 16이 동일한 샘플 레이트로 동작하는지 확인합니다.
- 녹음하기 전에 EVO 16 클록 상태를 확인합니다.
전면 패널 클록 상태 표시는 Motion UI 및 하드웨어 설정을 참조하십시오.
클록 상태 표시
EVO 16의 Status 화면은 입력 디지털 클록이 유효한지 표시합니다.
- 녹색: 클록 동기화 성공
- 주황색: 신호는 감지되지만 샘플 레이트가 일치하지 않음
- 빨간색: 유효한 클록 신호가 감지되지 않음
EVO 16이 외부 장치에 록되지 않으면 옵티컬 케이블 방향, 선택한 옵티컬 포맷, 선택한 클록 소스 및 두 장치의 샘플 레이트를 확인하십시오.
옵티컬 출력으로 오디오 라우팅
옵티컬 포맷과 클로킹은 디지털 연결 방식을 결정하며, 실제로 옵티컬 출력으로 보내는 오디오는 EVO 소프트웨어 라우팅에서 별도로 구성합니다.
예를 들어 EVO 16 아날로그 입력을 소프트웨어 믹스/라우팅 옵션을 사용하여 ADAT 출력으로 보낼 수 있습니다. 믹서 및 출력 라우팅 컨트롤은 EVO Mixer 및 라우팅으로 계속 진행하십시오.
다음 단계
믹서, 출력 라우팅, Cue Mix 및 Talkback을 구성하려면 EVO Mixer 및 라우팅으로 계속 진행하십시오.
