光纤输入、输出和时钟
EVO 16 提供 2 个光纤输入、2 个光纤输出和 1 个 BNC 字时钟输出，可用于连接数字前置放大器、转换器和其他数字设备。
数字扩展和时钟
光纤格式和通道数量
在 EVO 软件 System Panel 中配置光纤输入和输出格式。EVO 16 在最高 96 kHz 的采样率下支持 ADAT 和光纤 S/PDIF。
| 光纤格式 | 44.1 / 48 kHz | 88.2 / 96 kHz |
|---|---|---|
| ADAT | 每个光纤端口 8 个通道 | 使用 SMUX 时每个光纤端口 4 个通道 |
| 光纤 S/PDIF | 每个光纤端口 2 个通道 | 每个光纤端口 2 个通道 |
两个光纤端口均以 ADAT 工作时，EVO 16 在 44.1 或 48 kHz 下最多可传输 16 个数字输入通道和 16 个数字输出通道。在 88.2 或 96 kHz 下，ADAT 使用 SMUX，总数降至 8 个数字输入通道和 8 个数字输出通道。
在 88.2 或 96 kHz 下，如果单个方向需要 8 个 ADAT 通道，请同时使用两个光纤端口。在这些较高采样率下，每条 TOSLINK 连接可传输 4 个 ADAT 通道。
设置光纤格式
- 使用合适的 TOSLINK 光纤线缆连接外部数字设备。
- 打开 EVO 软件。
- 打开 System Panel。
- 根据已连接设备，将所需光纤输入和输出格式设置为 ADAT 或 S/PDIF。
- 配置时钟源，确保数字系统中只有一个设备作为时钟主设备。
EVO 16 上选择的数字格式必须与所连接设备使用的格式一致。
数字时钟同步
同一系统中的数字设备必须共享同一个时钟。一个设备作为时钟主设备，其他设备与其同步。
时钟可以通过以下方式传输：
- 随 ADAT 或 S/PDIF 光纤音频连接一起传输；或
- 通过 EVO 16 的 BNC 字时钟输出单独传输。
数字系统中只能有一个时钟主设备。
字时钟输出
EVO 16 配备 BNC 字时钟输出。该输出会以 EVO 16 当前使用的采样率输出时钟：44.1、48、88.2 或 96 kHz。
无论 EVO 16 使用内部时钟，还是通过光纤输入同步到外部时钟，字时钟输出都会保持工作。
EVO 16 仅提供字时钟输出，没有 BNC 字时钟输入。要让 EVO 16 从属于另一设备，必须通过其中一个光纤输入接收时钟。

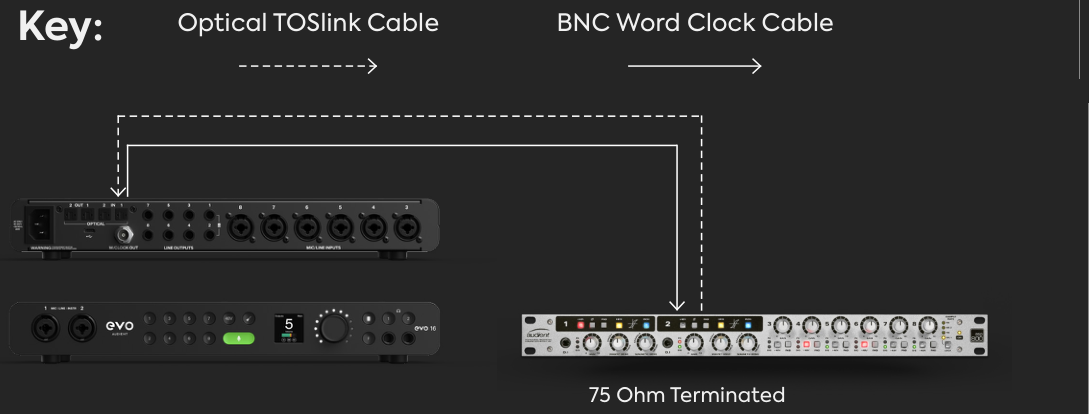

将 EVO 16 用作时钟主设备
通常，让连接到电脑的音频接口作为时钟主设备是最简单的方式，因为这样电脑发起的采样率变化就可以分发给其他数字设备。
要将 EVO 16 用作时钟主设备：
- 在 EVO 软件 System Panel 中将 EVO 16 时钟源设置为 Internal。
- 设置已连接数字设备所需的光纤格式。
- 通过 EVO 16 光纤输出或 BNC 字时钟输出为单台外部设备提供时钟。
- 将外部设备设置为同步到相应的输入时钟源。

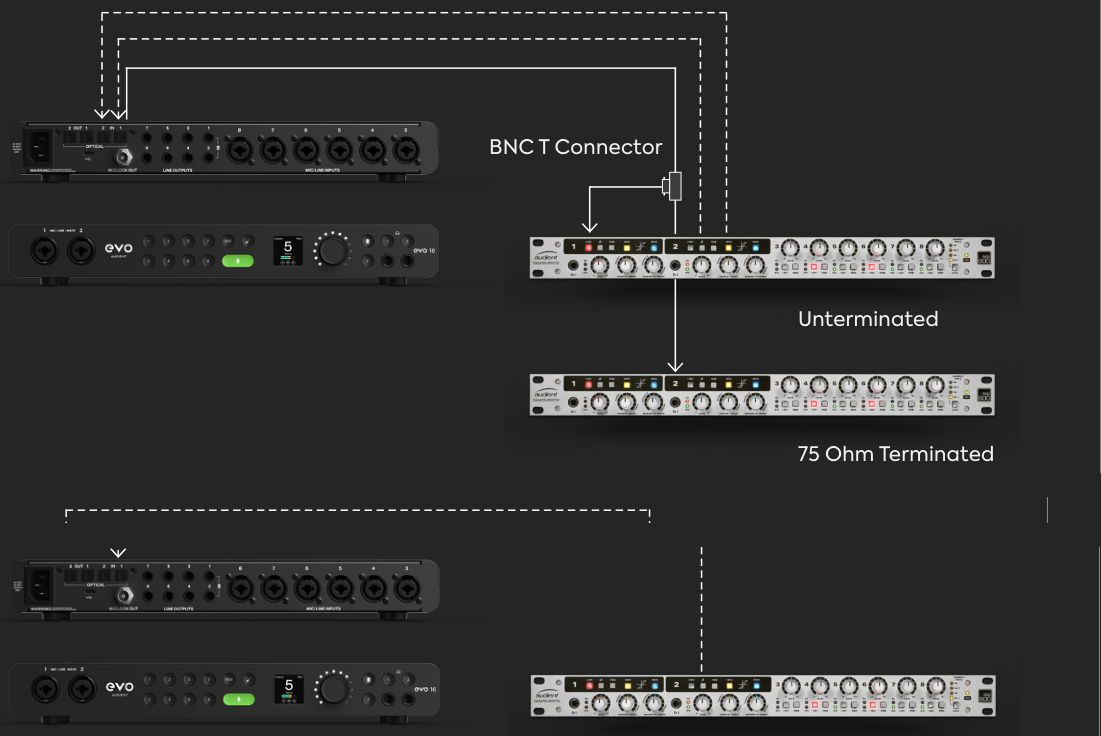

通过 BNC 字时钟同步多台设备
对于多台设备，V2.4 手册建议使用 BNC 字时钟输出，并通过合适的 BNC T 型接头以菊花链方式传递时钟。
字时钟链中的最后一台设备必须进行 75 ohms 终端匹配。菊花链中的中间设备不应进行终端匹配。
将 EVO 16 用作从时钟设备
EVO 16 可以通过任一光纤输入同步到外部时钟主设备。
- 将主设备的光纤输出连接到 EVO 16 的一个光纤输入。
- 在 EVO 软件 System Panel 中，将该光纤输入设置为正确的 ADAT 或 S/PDIF 格式。
- 将相应光纤输入选择为 EVO 16 的时钟源。
- 确保外部设备和 EVO 16 使用相同的采样率。
- 录音前检查 EVO 16 的时钟状态。
前面板时钟状态指示请参阅 Motion UI 和硬件设置。
时钟状态指示
EVO 16 的 Status 画面会显示输入数字时钟是否有效：
- 绿色： 已成功同步时钟
- 琥珀色： 检测到信号，但采样率不匹配
- 红色： 未检测到有效时钟信号
如果 EVO 16 无法锁定外部设备，请检查光纤线缆方向、所选光纤格式、所选时钟源以及两台设备的采样率。
将音频路由到光纤输出
光纤格式和时钟决定数字连接方式；实际发送到光纤输出的音频则在 EVO 软件路由中单独配置。
例如，可以使用软件混音/路由选项将 EVO 16 模拟输入发送到 ADAT 输出。有关混音器和输出路由控制，请继续阅读 EVO Mixer 和路由。
后续步骤
继续阅读 EVO Mixer 和路由，配置混音器、输出路由、Cue Mixes 和 Talkback。
