EVO 16 手册

EVO 16 是一款 24 输入、24 输出 USB 音频接口，配备 8 个 EVO 麦克风前置放大器、多通道 Smartgain、2 个 JFET 乐器输入、8 个模拟线路输出、2 个独立耳机输出、光纤数字扩展、低延迟软件混音器以及音频 Loopback。

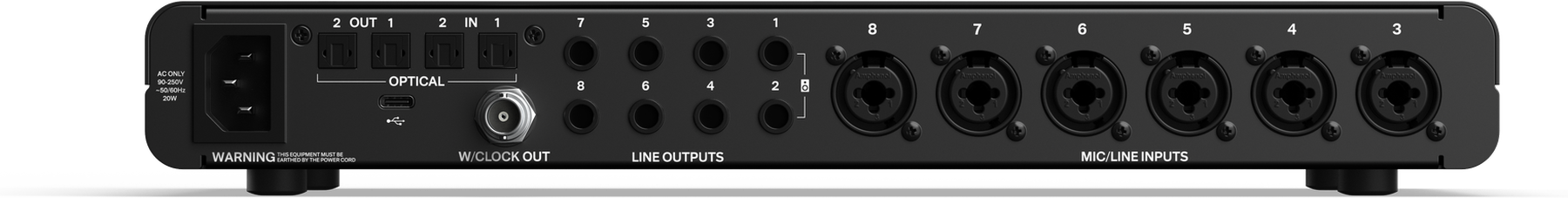

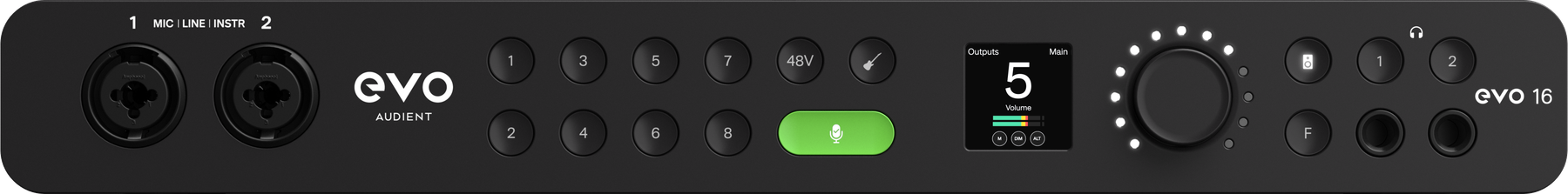

EVO 16 前面板EVO 16 后面板

主要功能​

  • 8 × EVO 麦克风前置放大器
  • 最多可同时对 8 个模拟输入使用多通道 Smartgain
  • 2 × JFET 乐器输入
  • 8 × 模拟线路输出
  • 2 × 独立耳机输出
  • 2 × 光纤输入和 2 × 光纤输出，用于数字扩展
  • BNC 字时钟输出
  • 配备全彩显示屏的 EVO Motion UI
  • 可编程 Function 按钮和监听控制
  • 低延迟软件混音器
  • 音频 Loopback
  • 独立运行
  • 通过 USB-C 接口进行 USB 2.0 连接
  • 最高支持 24-bit、96 kHz

控制功能一览​

输入按钮 1–8​

使用带编号的输入按钮选择通道，以调整增益并访问静音、幻象电源以及可用时的 Instrument 模式等输入功能。

Smartgain​

Smartgain 会分析所选模拟输入信号并自动设置输入增益。EVO 16 可在同一次 Smartgain 过程中分析多个通道，也可以一次分析全部 8 个模拟输入。

48 V 幻象电源​

当所连接的麦克风需要幻象电源时，使用 48V 按钮为所选麦克风输入提供幻象电源。

Control Wheel 和 Motion UI​

Control Wheel 与 EVO 16 显示屏配合使用，用于调整当前所选参数。Motion UI 会针对输入增益、输出电平、电平显示和硬件设置提供视觉反馈。

扬声器和耳机控制​

默认情况下，Speaker 按钮控制主监听输出电平。耳机按钮 1 和 2 可分别独立控制两个耳机输出。

Function 按钮​

可编程 F 按钮可以分配给 Dim、Alt Speakers、Talkback 或 Mono 等监听功能。
