EVO 16 मैनुअल

EVO 16 एक 24-इनपुट, 24-आउटपुट USB ऑडियो इंटरफ़ेस है, जिसमें आठ EVO माइक्रोफ़ोन प्रीएम्प्स, मल्टी-चैनल Smartgain, दो JFET इंस्ट्रूमेंट इनपुट, आठ एनालॉग लाइन आउटपुट, दो इंडिपेंडेंट हेडफ़ोन आउटपुट, ऑप्टिकल डिजिटल expansion, लो-लेटेंसी सॉफ़्टवेयर मिक्सर और ऑडियो लूपबैक शामिल हैं।

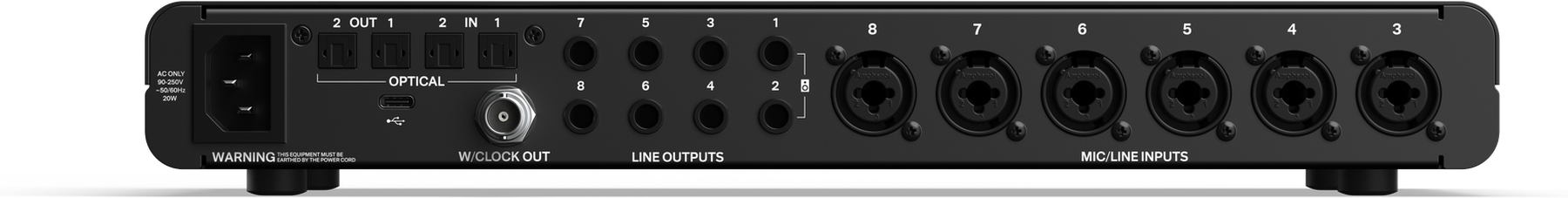

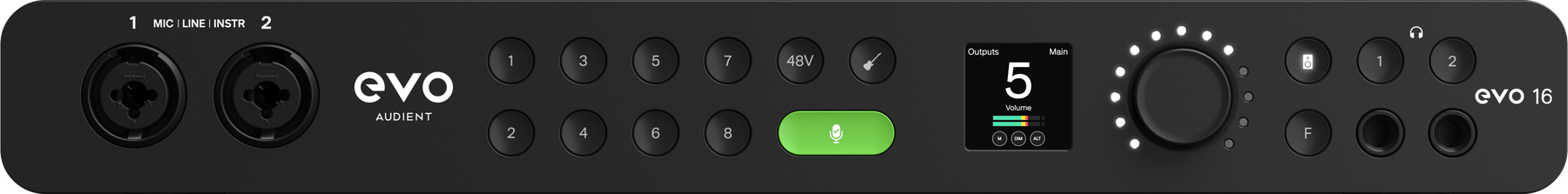

EVO 16 फ्रंट पैनलEVO 16 रियर पैनल

मुख्य विशेषताएँ​

  • 8 × EVO माइक्रोफ़ोन प्रीएम्प्स
  • आठ एनालॉग इनपुट तक मल्टी-चैनल Smartgain
  • 2 × JFET इंस्ट्रूमेंट इनपुट
  • 8 × एनालॉग लाइन आउटपुट
  • 2 × इंडिपेंडेंट हेडफ़ोन आउटपुट
  • Digital expansion के लिए 2 × ऑप्टिकल इनपुट और 2 × ऑप्टिकल आउटपुट
  • BNC वर्ड क्लॉक आउटपुट
  • Full-colour डिस्प्ले वाला EVO Motion UI
  • Programmable Function बटन और मॉनिटर कंट्रोल
  • Low-लेटेंसी सॉफ़्टवेयर मिक्सर
  • ऑडियो लूपबैक
  • Standalone ऑपरेशन
  • USB-C पर USB 2.0 कनेक्शन
  • 24-bit, 96 kHz तक ऑपरेशन

कंट्रोल्स एक नज़र में​

इनपुट बटन 1–8​

गेन adjustment के लिए चैनल सिलेक्ट करने और muting, फैंटम पावर तथा उपलब्ध होने पर इंस्ट्रूमेंट मोड जैसी इनपुट फ़ंक्शन्स एक्सेस करने के लिए नंबर वाले इनपुट बटन का उपयोग करें।

Smartgain​

Smartgain चुने गए एनालॉग इनपुट सिग्नल का विश्लेषण करता है और उनका इनपुट गेन अपने-आप सेट करता है। EVO 16 एक ही Smartgain प्रोसेस में कई चैनल या सभी आठ एनालॉग इनपुट का विश्लेषण कर सकता है।

48 V फैंटम पावर​

जब कनेक्टेड माइक्रोफ़ोन को जरूरत हो, चुने गए माइक्रोफ़ोन इनपुट को फैंटम पावर देने के लिए 48V बटन का उपयोग करें।

Control Wheel और Motion UI​

Control Wheel, EVO 16 डिस्प्ले के साथ मिलकर चुने गए parameter को एडजस्ट करता है। Motion UI इनपुट गेन, आउटपुट लेवल, मीटरिंग और हार्डवेयर सेटिंग्स के लिए विज़ुअल फ़ीडबैक देता है।

स्पीकर और हेडफ़ोन कंट्रोल्स​

स्पीकर बटन डिफ़ॉल्ट रूप से मेन मॉनिटर आउटपुट लेवल कंट्रोल करता है। हेडफ़ोन बटन 1 और 2 दो हेडफ़ोन आउटपुट का इंडिपेंडेंट कंट्रोल देते हैं।

Function button​

Programmable F बटन को Dim, Alt स्पीकर, Talkback या Mono जैसी मॉनिटरिंग फ़ंक्शन असाइन की जा सकती है।
