EVO Mixer और रूटिंग

EVO ऐप्लिकेशन कंप्यूटर से EVO 16 के low-latency मिक्सर, आउटपुट रूटिंग, cue मिक्सेस, डिजिटल सेटिंग्स, talkback और माइक्रोफ़ोन प्रीऐम्प्स कंट्रोल करने देता है।

इंस्टॉलेशन के बाद EVO आइकन macOS menu bar या Windows system tray से उपलब्ध है। EVO 16 कनेक्टेड होने पर मिक्सर खोलने के लिए EVO ऐप्लिकेशन उपयोग करें।

note

मौजूदा macOS वर्ज़न्स पर EVO 16 का सैंपल रेट Audio MIDI Setup से बदला जाता है। Windows पर sample-rate और ASIO-buffer कंट्रोल्स EVO ऐप्लिकेशन में उपलब्ध हैं।

EVO Mixer​

EVO Mixer कंट्रोल करता है कि EVO 16 आउटपुट्स से आप क्या सुनते हैं। मिक्सर फेडर्स मॉनिटरिंग मिक्स बदलते हैं; वे इनपुट से DAW को पहले से भेजे जा रहे ऑडियो का लेवल नहीं बदलते।

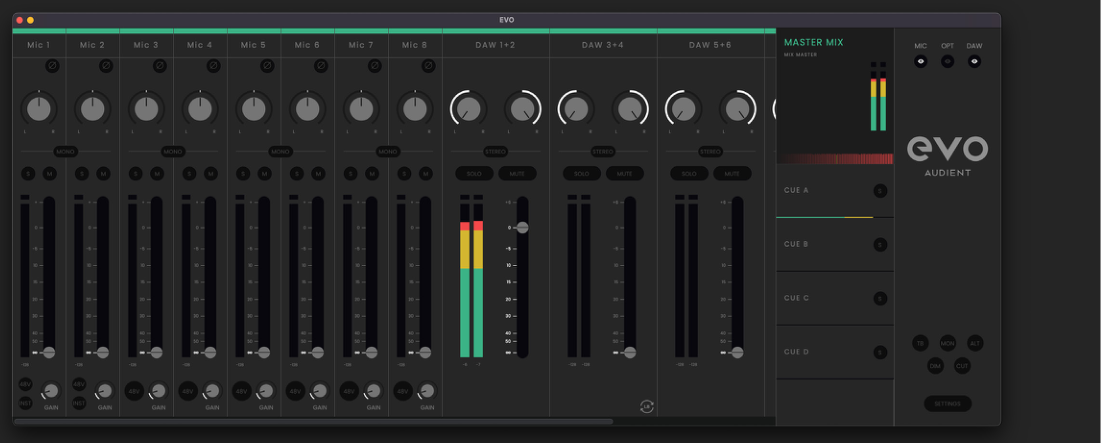

EVO 16 सॉफ़्टवेयर मिक्सर
EVO 16 software mixer

चैनल कंट्रोल्स​

मिक्सर चैनल्स उस सोर्स पर applicable कंट्रोल्स देते हैं:

  • Pan - चुना हुआ मिक्स के लेफ्ट और राइट चैनल्स के बीच सोर्स पोज़िशन करता है।
  • Stereo/Mono - स्टीरियो सोर्स के साथ काम करते समय adjacent चैनल्स link करता है।
  • Solo (S) - चुना हुआ चैनल audition करता है जबकि अन्य non-soloed मिक्सर चैनल्स mute होते हैं।
  • Mute (M) - चैनल को चुना हुआ मॉनिटर मिक्स से हटाता है।
  • Meter - सिग्नल लेवल दिखाता है और clipping indicate करता है।
  • Polarity - जरूरत होने पर सिग्नल polarity 180° invert करता है।
  • Fader - चुना हुआ मिक्स को उस सोर्स की कितनी मात्रा भेजी जाए यह सेट करता है। Unity से ऊपर +6 dB तक मॉनिटरिंग गेन उपलब्ध है।

एनालॉग इनपुट्स 1–8​

आठ एनालॉग इनपुट चैनल्स EVO 16 माइक्रोफ़ोन, लाइन और इंस्ट्रूमेंट इनपुट्स को low latency में मॉनिटर करने देते हैं।

हार्डवेयर गेन, Smartgain, इंस्ट्रूमेंट मोड और phantom-पावर ऑपरेशन के लिए Input Controls और Smartgain देखें।

Digital इनपुट्स​

Digital-इनपुट चैनल्स EVO 16 ऑप्टिकल इनपुट्स से ऑडियो रिसीव करते हैं। उपलब्ध चैनल्स की संख्या चुना हुआ ADAT या S/PDIF format और मौजूदा सैंपल रेट पर निर्भर करती है।

ऑप्टिकल फ़ॉर्मैट्स, चैनल counts और क्लॉकिंग के लिए Optical Inputs, Outputs और Clocking देखें।

DAW returns​

DAW रिटर्न चैनल्स कंप्यूटर से प्लेबैक रिसीव करते हैं। EVO 16 multiple DAW रिटर्न पेयर देता है ताकि कंप्यूटर प्लेबैक Main Mix और Cue मिक्सेस में अलग blend किया जा सके या हार्डवेयर आउटपुट्स पर रूट किया जा सके।

Main Mix और Cue Mixes​

EVO 16 एक Main Mix और Cue A, Cue B, Cue C और Cue D देता है।

Primary मॉनिटर बैलेंस के लिए Main Mix उपयोग करें। Cue मिक्सेस performers, हेडफ़ोन, additional आउटपुट फ़ीड्स या अन्य रूटिंग tasks के लिए चार इंडिपेंडेंट बैलेंस तक देते हैं।

Cue मिक्स चुना हुआ होने पर उसके फेडर्स और मास्टर लेवल अन्य मिक्सेस से स्वतंत्र रूप से एडजस्ट किए जा सकते हैं। Larger सेशन्स navigate करना आसान बनाने के लिए Cue मिक्सेस रीनेम भी किए जा सकते हैं।

मॉनिटर कंट्रोल्स​

मिक्सर में मॉनिटर-कंट्रोल फ़ंक्शन्स शामिल हैं:

  • TB - Talkback
  • Mono - मॉनिटर सिग्नल को mono में sum करता है
  • ALT - Main Mix को वैकल्पिक स्पीकर्स के रूप में असाइन्ड आउटपुट्स पर स्विच करता है
  • Dim - कॉन्फ़िगर्ड मात्रा से मॉनिटर लेवल कम करता है
  • Cut - मॉनिटर सिग्नल mute करता है

मॉनिटरिंग फ़ंक्शन्स EVO 16 F बटन को भी असाइन किए जा सकते हैं। फ्रंट-पैनल assignment के लिए Motion UI और Hardware Settings देखें।

System पैनल​

मिक्सर में Settings कंट्रोल या View > Show System पैनल से System पैनल खोलें।

System पैनल में EVO 16 की डिजिटल कॉन्फ़िगरेशन, क्लॉकिंग, मॉनिटर सेटिंग्स, आउटपुट रूटिंग और talkback सेटिंग्स होती हैं।

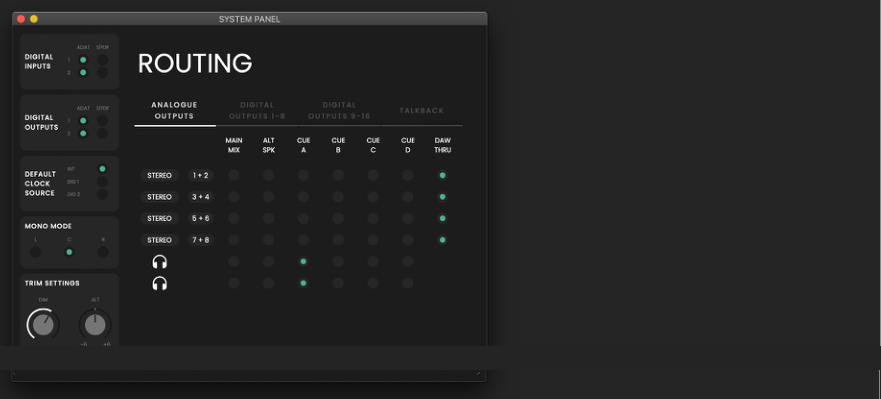

EVO 16 System पैनल रूटिंग स्क्रीन
EVO 16 System पैनल

Digital इनपुट और आउटपुट formats​

हर ऑप्टिकल इनपुट और आउटपुट ADAT या ऑप्टिकल S/PDIF ऑपरेशन के लिए कॉन्फ़िगर किया जा सकता है।

क्लॉक सोर्स EVO 16 इंटरनल क्लॉक या किसी ऑप्टिकल इनपुट पर आने वाले वैलिड सिग्नल पर सेट किया जा सकता है। एक्सटर्नल सोर्स सिलेक्ट होने पर क्लॉक-स्टेटस इंडिकेशन भी दिखाई देता है।

ऑप्टिकल फ़ॉर्मैट या क्लॉक सोर्स बदलने से पहले Optical Inputs, Outputs और Clocking देखें।

Mono, Dim और ALT सेटिंग्स​

System पैनल सेटिंग्स भी देता है:

  • Mono मोड द्वारा उपयोग स्पीकर destination;
  • Dim द्वारा लागू लेवल reduction की मात्रा;
  • Alternate-स्पीकर पाथ के लिए लेवल trim।

आउटपुट रूटिंग​

रूटिंग matrix तय करता है कि कौन-सा मिक्स या कंप्यूटर-आउटपुट पाथ EVO 16 एनालॉग और डिजिटल आउटपुट्स फ़ीड करता है।

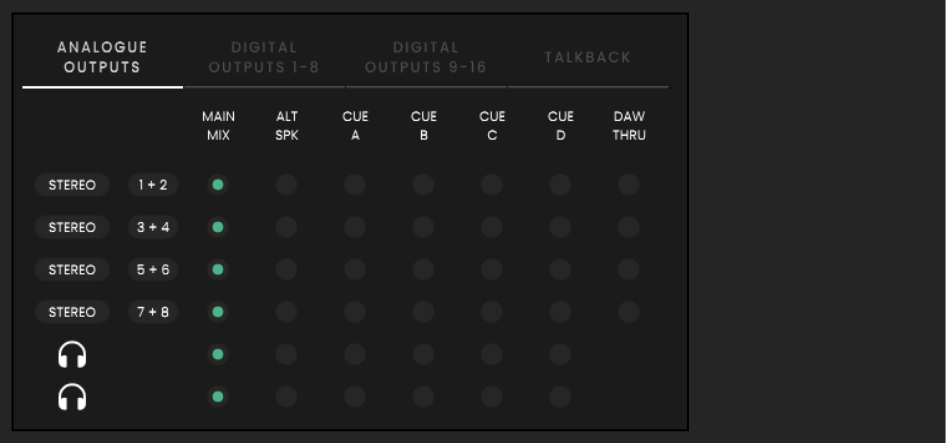

EVO 16 आउटपुट रूटिंग matrix
EVO 16 output routing matrix

उपलब्ध रूटिंग सोर्सेज़ में शामिल हैं:

Main Mix​

EVO Mixer का Main Mix चुना हुआ आउटपुट को भेजता है। Primary मॉनिटर आउटपुट्स के लिए यह नॉर्मल choice है।

ALT​

ALT मॉनिटरिंग सक्रिय होने पर Main Mix चुना हुआ आउटपुट को भेजता है। मॉनिटरिंग पाथ secondary स्पीकर्स पर स्विच करने के लिए इसका उपयोग करें।

Cue A-D​

चुना हुआ Cue मिक्स उस आउटपुट को भेजता है। यह इंडिपेंडेंट performer मिक्सेस, हेडफ़ोन फ़ीड्स और custom एनालॉग या डिजिटल आउटपुट रूटिंग के लिए उपयोगी है।

उदाहरण के लिए, हेडफ़ोन 1 को Cue A और हेडफ़ोन 2 को Cue B असाइन करके दो स्वतंत्र रूप से बैलेंस्ड performer मिक्सेस दिए जा सकते हैं।

DAW THRU​

Corresponding कंप्यूटर आउटपुट सीधे हार्डवेयर आउटपुट को रूट करता है, EVO मिक्सर पाथ बायपास करके।

warning

DAW THRU उस output के लिए EVO 16 mixer और volume control bypass करता है। इसलिए सिग्नल full लेवल पर भेजा जा सकता है। Powered स्पीकर्स फ़ीड करने के लिए DAW THRU उपयोग न करें जब तक सिग्नल पाथ में कोई अन्य उपयुक्त लेवल कंट्रोल न हो।

DAW THRU हेडफ़ोन आउटपुट्स के लिए उपलब्ध नहीं है।

Talkback​

EVO 16 EVO सिस्टम के इनपुट या कंप्यूटर से कनेक्टेड अलग ऑडियो डिवाइस को talkback सोर्स के रूप में यूज़ कर सकता है।

Internal talkback सोर्स​

एनालॉग या डिजिटल EVO इनपुट Talkback को असाइन किया जा सकता है। असाइन्ड होने पर वह मिक्सर चैनल talkback चैनल बन जाता है।

एक्सटर्नल talkback सोर्स​

कंप्यूटर को उपलब्ध अलग डिवाइस, जैसे USB माइक्रोफ़ोन, talkback सोर्स सिलेक्ट किया जा सकता है। एक्सटर्नल talkback सिग्नल मिक्सर में PC/Mac Output 10 पर दिखाई देता है।

Talkback Cue Mixes को भेजा जाता है, Main Mix unaffected रहता है। जिन Cue मिक्सेस में talkback चाहिए उनमें talkback चैनल raise करें।

Talkback मिक्सर से स्विच किया जा सकता है या फ्रंट-पैनल F बटन को असाइन किया जा सकता है।

Remote माइक्रोफ़ोन preamp कंट्रोल्स​

EVO 16 एनालॉग प्रीऐम्प्स EVO Mixer से कंट्रोल किए जा सकते हैं।

  1. View खोलें।
  2. Show Mic Pre Controls चुनें।
  3. हर एनालॉग इनपुट का गेन कंट्रोल उपयोग करके उस EVO 16 प्रीऐम्प को एडजस्ट करें।
  4. जरूरत होने पर 48V से उस इनपुट का फैंटम पावर इनेबल या डिसेबल करें।

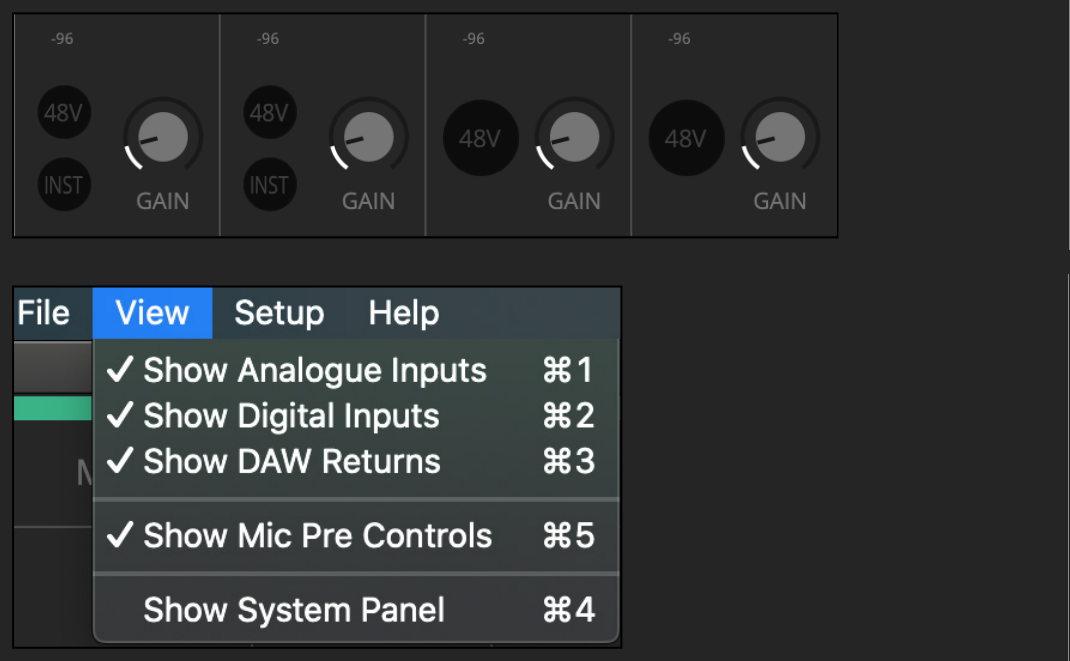

EVO 16 मिक्सर माइक्रोफ़ोन preamp कंट्रोल्स
Remote microphone preamp controls
caution

Phantom पावर केवल तब इनेबल करें जब कनेक्टेड माइक्रोफ़ोन या डिवाइस को इसकी आवश्यकता हो।

मिक्सर configuration सेव करें​

EVO 16 मिक्सर सेटिंग्स बाद में रिकॉल करने के लिए save की जा सकती हैं।

  1. File > Save खोलें।
  2. कॉन्फ़िगरेशन का नाम दर्ज करें।
  3. कॉन्फ़िगरेशन सेव करें।

सेटअप दूसरे कंप्यूटर पर transfer करने के लिए EVO ऐप्लिकेशन में मिक्सर सेटिंग को फ़ाइल में एक्सपोर्ट करने वाला ऑप्शन उपयोग करें।

मिक्सर configuration खोलें​

सेव्ड कॉन्फ़िगरेशन्स File > Open मेन्यू से reopen की जा सकती हैं।

मौजूदा EVO ऐप्लिकेशन में फ़ाइल के रूप में स्टोर्ड मिक्सर कॉन्फ़िगरेशन load करने के लिए:

  1. File > Open खोलें।
  2. Open Mixer Configuration From File चुनें।
  3. ज़रूरी .XML कॉन्फ़िगरेशन फ़ाइल चुनें।

Standalone स्टेट स्टोर करें​

EVO 16 होस्ट कंप्यूटर के बिना यूज़ के लिए मौजूदा सॉफ़्टवेयर कॉन्फ़िगरेशन स्टोर कर सकता है।

  1. मिक्सर, डिजिटल I/O, आउटपुट रूटिंग और talkback सेटिंग्स जरूरत के अनुसार कॉन्फ़िगर करें।
  2. Setup खोलें।
  3. Store Standalone State चुनें।

मौजूदा कॉन्फ़िगरेशन EVO 16 में save होती है और यूनिट कंप्यूटर के बिना पावर up होने पर रिकॉल होती है।

EVO 16 बाद में कंप्यूटर से कनेक्ट होने पर EVO ऐप्लिकेशन की कॉन्फ़िगरेशन कंट्रोल लेती है जब तक इंटरफ़ेस फिर पावर off न हो।

अगले स्टेप्स​

कंप्यूटर-आउटपुट पेयर, Main Mix या Cue मिक्स को रिकॉर्डिंग या streaming सॉफ़्टवेयर में रूट करने के लिए Audio Loopback देखें।
