Optical इनपुट्स, आउटपुट्स और Clocking

EVO 16 डिजिटल प्रीऐम्प्स, converters और अन्य डिजिटल इक्विपमेंट integrate करने के लिए दो ऑप्टिकल इनपुट्स, दो ऑप्टिकल आउटपुट्स और BNC वर्ड क्लॉक आउटपुट देता है।

Digital expansion और clocking

EVO 16 का rear जिसमें दो optical इनपुट्स, दो optical आउटपुट्स और word-clock आउटपुट दिख रहे हैं
Optical I/O और BNC word-clock output

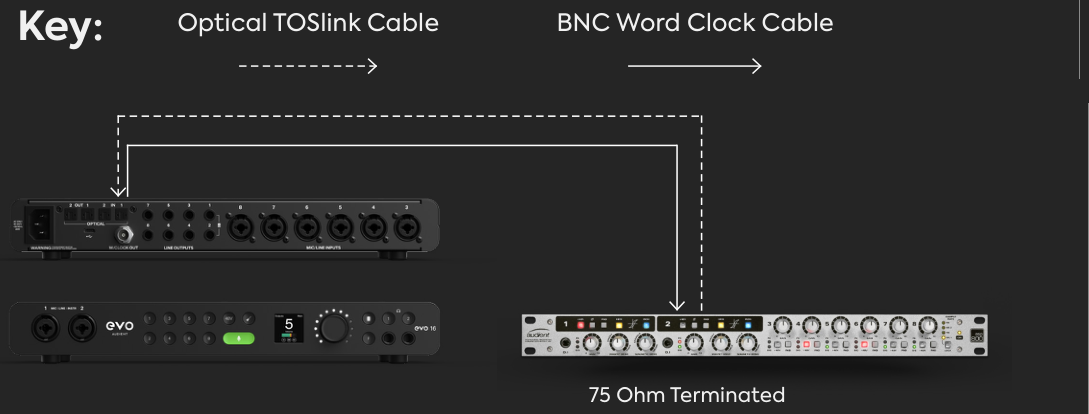

EVO 16 external डिजिटल device को clock दे रहा है
EVO 16 master clock के रूप में

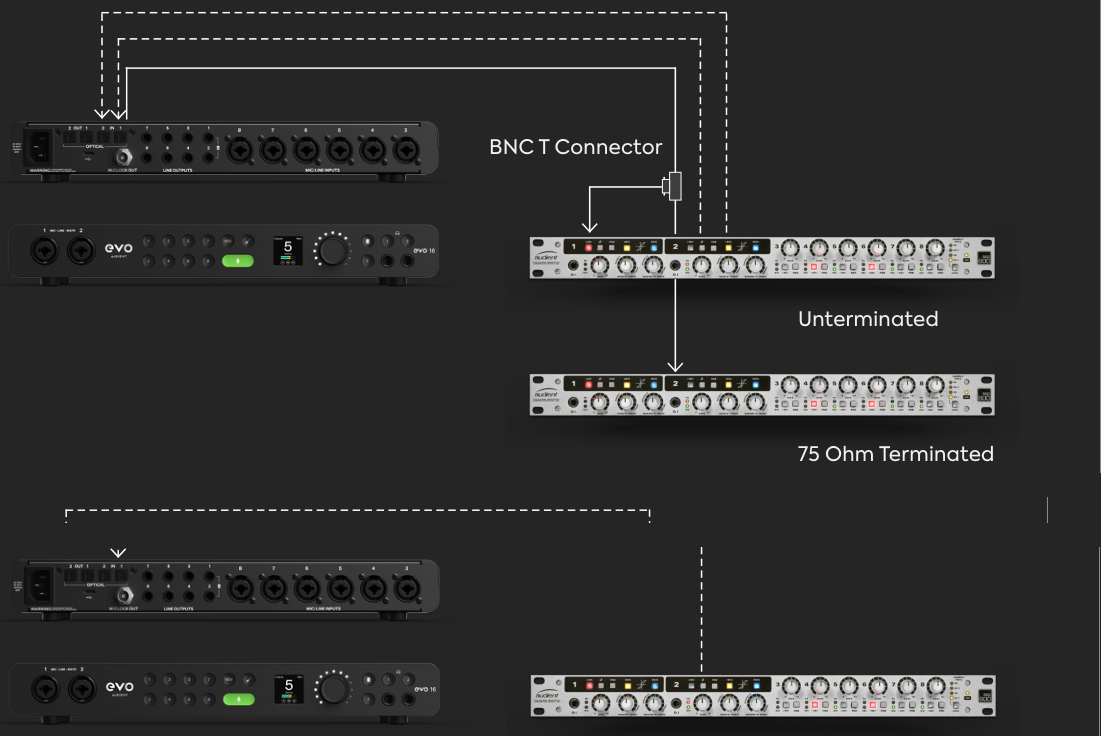

EVO 16 word-clock daisy chain और optical slave-clock उदाहरण
Daisy-chain और optical clocking examples

Optical formats और चैनल counts​

ऑप्टिकल इनपुट और आउटपुट फ़ॉर्मैट्स EVO software System पैनल में कॉन्फ़िगर करें। EVO 16 ADAT और ऑप्टिकल S/PDIF दोनों को 96 kHz तक सैंपल रेट्स पर सपोर्ट करता है।

Optical format44.1 / 48 kHz88.2 / 96 kHz
ADATहर optical port पर 8 channelsSMUX से हर optical port पर 4 channels
Optical S/PDIFहर optical port पर 2 channelsहर optical port पर 2 channels

दोनों ऑप्टिकल पोर्ट्स ADAT के रूप में operate करने पर EVO 16 44.1 या 48 kHz पर 16 digital input channels और 16 digital output channels तक कैरी कर सकता है। 88.2 या 96 kHz पर ADAT SMUX उपयोग करता है और total 8 digital input channels और 8 digital output channels तक reduced हो जाता है।

note

88.2 या 96 kHz पर, एक direction में आठ ADAT चैनल्स चाहिए हों तो दोनों ऑप्टिकल पोर्ट्स उपयोग करें। इन higher सैंपल रेट्स पर हर TOSLINK कनेक्शन चार ADAT चैनल्स कैरी करता है।

Optical format सेट करें​

  1. उपयुक्त TOSLINK ऑप्टिकल केबल्स से एक्सटर्नल डिजिटल इक्विपमेंट कनेक्ट करें।
  2. EVO सॉफ़्टवेयर खोलें।
  3. System पैनल खोलें।
  4. कनेक्टेड इक्विपमेंट के लिए ज़रूरी ऑप्टिकल इनपुट और आउटपुट फ़ॉर्मैट को ADAT या S/PDIF सेट करें।
  5. क्लॉक सोर्स इस तरह कॉन्फ़िगर करें कि डिजिटल सिस्टम में केवल एक डिवाइस मास्टर क्लॉक बने।

EVO 16 पर चुना हुआ डिजिटल फ़ॉर्मैट कनेक्टेड डिवाइस द्वारा उपयोग किए फ़ॉर्मैट से match होना चाहिए।

Digital clocking​

एक ही सिस्टम के डिजिटल डिवाइसेज़ को common क्लॉक share करना चाहिए। एक डिवाइस master clock का काम करता है और अन्य डिवाइसेज़ उससे synchronise होते हैं।

क्लॉक कैरी किया जा सकता है:

  • ADAT या S/PDIF ऑप्टिकल ऑडियो कनेक्शन के भीतर; या
  • EVO 16 के BNC वर्ड क्लॉक आउटपुट से अलग।

Digital सिस्टम में केवल एक master clock होना चाहिए।

वर्ड क्लॉक आउटपुट​

EVO 16 में BNC word-clock output है। यह EVO 16 के मौजूदा सैंपल रेट पर क्लॉक आउटपुट करता है: 44.1, 48, 88.2 या 96 kHz।

वर्ड क्लॉक आउटपुट सक्रिय रहता है चाहे EVO 16 अपना इंटरनल क्लॉक उपयोग कर रहा हो या ऑप्टिकल इनपुट के जरिए एक्सटर्नल क्लॉक से synchronised हो।

note

EVO 16 केवल word-clock output देता है। इसमें BNC वर्ड क्लॉक इनपुट नहीं है। EVO 16 को दूसरे डिवाइस का slave बनाने के लिए क्लॉक उसके ऑप्टिकल इनपुट्स में से किसी एक से रिसीव होना चाहिए।

EVO 16 को मास्टर क्लॉक के रूप में उपयोग करें​

कंप्यूटर से कनेक्टेड ऑडियो इंटरफ़ेस को मास्टर उपयोग करना अक्सर सबसे simple arrangement होता है क्योंकि कंप्यूटर द्वारा किए sample-rate बदलाव फिर अन्य डिजिटल डिवाइसेज़ में distribute किए जा सकते हैं।

EVO 16 को मास्टर के रूप में उपयोग करने के लिए:

  1. EVO सॉफ़्टवेयर System पैनल में EVO 16 क्लॉक सोर्स को Internal सेट करें।
  2. कनेक्टेड डिजिटल डिवाइस के लिए ज़रूरी ऑप्टिकल फ़ॉर्मैट सेट करें।
  3. Single एक्सटर्नल डिवाइस को EVO 16 ऑप्टिकल आउटपुट या BNC वर्ड क्लॉक आउटपुट से क्लॉक दें।
  4. एक्सटर्नल डिवाइस को corresponding incoming क्लॉक सोर्स से synchronise करने के लिए सेट करें।

BNC word क्लॉक से multiple डिवाइसेज़ क्लॉक करें​

Multiple डिवाइसेज़ के लिए V2.4 मैनुअल BNC वर्ड क्लॉक आउटपुट उपयोग करने और उपयुक्त BNC T-कनेक्टर्स से क्लॉक daisy-chain करने की सलाह देता है।

वर्ड क्लॉक chain का final device 75 ohms पर terminated होना चाहिए। Daisy chain के intermediate डिवाइसेज़ लाइन terminate नहीं करने चाहिए।

EVO 16 को slave क्लॉक के रूप में उपयोग करें​

EVO 16 किसी भी ऑप्टिकल इनपुट से एक्सटर्नल मास्टर के साथ synchronise कर सकता है।

  1. मास्टर डिवाइस का ऑप्टिकल आउटपुट EVO 16 ऑप्टिकल इनपुट से कनेक्ट करें।
  2. EVO सॉफ़्टवेयर System पैनल में उस ऑप्टिकल इनपुट को सही ADAT या S/PDIF फ़ॉर्मैट पर सेट करें।
  3. Corresponding ऑप्टिकल इनपुट को EVO 16 क्लॉक सोर्स चुनें।
  4. सुनिश्चित करें कि एक्सटर्नल डिवाइस और EVO 16 एक ही सैंपल रेट पर operate कर रहे हैं।
  5. रिकॉर्डिंग से पहले EVO 16 क्लॉक स्टेटस जाँचें।

फ्रंट-पैनल क्लॉक-स्टेटस इंडिकेटर्स के लिए Motion UI और Hardware Settings देखें।

क्लॉक-स्टेटस इंडिकेशनs​

EVO 16 का स्टेटस स्क्रीन बताता है कि incoming डिजिटल क्लॉक वैलिड है या नहीं:

  • Green: सफलतापूर्वक clocked
  • Amber: सिग्नल detect हुआ है लेकिन सैंपल रेट match नहीं करता
  • Red: कोई वैलिड क्लॉक सिग्नल detect नहीं हुआ

अगर EVO 16 एक्सटर्नल डिवाइस से lock नहीं होता, ऑप्टिकल केबल direction, चुना हुआ ऑप्टिकल फ़ॉर्मैट, चुना हुआ क्लॉक सोर्स और दोनों डिवाइसेज़ का सैंपल रेट जाँचें।

ऑडियो को optical आउटपुट्स पर रूट करें​

ऑप्टिकल फ़ॉर्मैट और क्लॉकिंग डिजिटल कनेक्शन तय करते हैं; actual ऑडियो जो ऑप्टिकल आउटपुट्स को भेजा जाता है उसे EVO सॉफ़्टवेयर रूटिंग में अलग कॉन्फ़िगर किया जाता है।

उदाहरण के लिए, EVO 16 एनालॉग इनपुट्स सॉफ़्टवेयर मिक्स/रूटिंग ऑप्शन्स से ADAT आउटपुट्स पर भेजे जा सकते हैं। मिक्सर और आउटपुट-रूटिंग कंट्रोल्स के लिए EVO Mixer और Routing देखें।

अगले स्टेप्स​

मिक्सर, आउटपुट रूटिंग, Cue मिक्सेस और Talkback कॉन्फ़िगर करने के लिए EVO Mixer और Routing देखें।
