हार्डवेयर और कनेक्शन्स
EVO 16 एक desktop या rack-mountable इंटरफ़ेस में आठ एनालॉग माइक्रोफ़ोन या लाइन इनपुट्स, दो इंस्ट्रूमेंट-capable इनपुट्स, आठ एनालॉग लाइन आउटपुट्स, दो इंडिपेंडेंट हेडफ़ोन आउटपुट्स, ऑप्टिकल डिजिटल I/O और BNC वर्ड क्लॉक आउटपुट combine करता है।
Analogue और digital connections
पावर और USB कनेक्शन
EVO 16 एक्सटर्नल AC पावर कनेक्शन उपयोग करता है और rear USB-C पोर्ट से कंप्यूटर के साथ कम्युनिकेट करता है।
- सिस्टम पावर करने से पहले कनेक्टेड स्पीकर्स और हेडफ़ोन का लेवल कम करें।
- Supplied पावर केबल से EVO 16 को मेन्स पावर से कनेक्ट करें।
- Rear USB-C पोर्ट को कंप्यूटर के data-capable USB पोर्ट से कनेक्ट करें।
- EVO 16 पावर on करें और ऑपरेटिंग सिस्टम तथा रिकॉर्डिंग ऐप्लिकेशन में इसे ऑडियो डिवाइस चुनें।
macOS और Windows सेटअप प्रोसेस के लिए Software Installation और Registration देखें।
माइक्रोफ़ोन और लाइन इनपुट्स

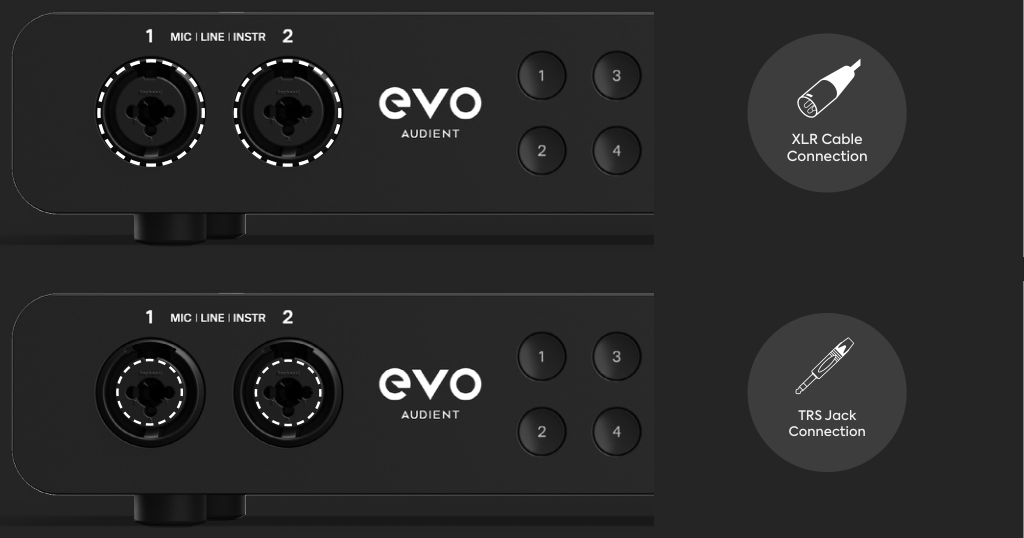

EVO 16 यूनिट के फ्रंट और रियर पर combination XLR/TRS इनपुट कनेक्टर्स के जरिए आठ EVO microphone preamps देता है।
- माइक्रोफ़ोन के लिए three-pin XLR कनेक्शन उपयोग करें।
- लाइन-लेवल सोर्स के लिए बैलेंस्ड 1/4-inch TRS कनेक्शन उपयोग करें।
- इनपुट्स 1 और 2 इंस्ट्रूमेंट मोड इनेबल्ड होने पर इंस्ट्रूमेंट इनपुट्स के रूप में भी operate कर सकते हैं।
गेन सेट करने, फैंटम पावर इनेबल करने, इंस्ट्रूमेंट मोड उपयोग करने या चैनल्स को स्टीरियो पेयर में link करने के लिए Input Controls और Smartgain देखें।
Instrument इनपुट्स
इनपुट्स 1 और 2 electric guitar या बेस जैसे सोर्सेज़ को सीधे कनेक्ट करने के लिए EVO 16 का JFET इंस्ट्रूमेंट-इनपुट मोड उपयोग कर सकते हैं।
इंस्ट्रूमेंट को unbalanced 1/4-inch TS केबल से इनपुट 1 या 2 में कनेक्ट करें, उस चैनल को चुनें और फ्रंट पैनल से इंस्ट्रूमेंट मोड इनेबल करें।
एक ही इनपुट पर इंस्ट्रूमेंट मोड और फैंटम पावर एक ही समय सक्रिय नहीं हो सकते।
एनालॉग लाइन आउटपुट्स
रियर पैनल पर आठ बैलेंस्ड एनालॉग लाइन आउटपुट्स दिए गए हैं।
डिफ़ॉल्ट रूप से फ्रंट-पैनल Speaker बटन एनालॉग आउटपुट्स 1+2 का लेवल कंट्रोल करता है। EVO सॉफ़्टवेयर मिक्सर अन्य एनालॉग आउटपुट्स के लिए रूटिंग और लेवल कंट्रोल देता है।
फ्रंट-पैनल मॉनिटर कंट्रोल के लिए Monitoring और Output Controls देखें।
Headphone आउटपुट्स
EVO 16 में दो फ्रंट-पैनल हेडफ़ोन आउटपुट्स हैं। हर हेडफ़ोन आउटपुट का अपना हार्डवेयर selection बटन और इंडिपेंडेंट लेवल कंट्रोल है।
हेडफ़ोन-लेवल adjustment और आउटपुट muting के लिए Monitoring और Output Controls देखें।
Optical I/O और word क्लॉक

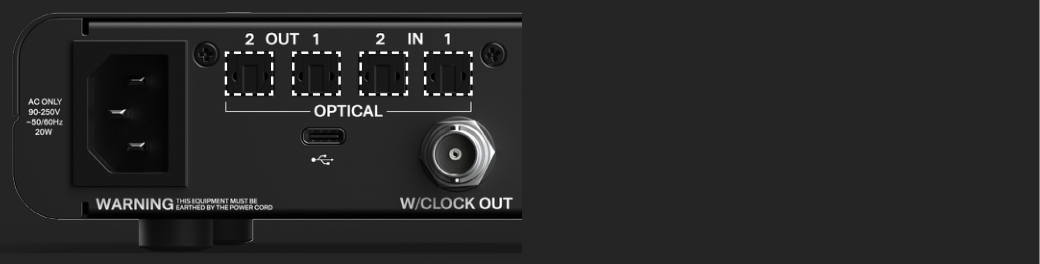

रियर पैनल देता है:
- 2 × optical inputs
- 2 × optical outputs
- 1 × BNC word-clock output
ऑप्टिकल पोर्ट्स ADAT या ऑप्टिकल S/PDIF ऑपरेशन के लिए कॉन्फ़िगर किए जा सकते हैं। उपलब्ध डिजिटल चैनल count चुना हुआ फ़ॉर्मैट और सैंपल रेट पर निर्भर करता है।
एक्सटर्नल डिजिटल इक्विपमेंट कनेक्ट या क्लॉक करने से पहले Optical Inputs, Outputs और Clocking देखें।
Connection summary
| Equipment | EVO 16 connection | Typical connector |
|---|---|---|
| Computer | Rear USB-C port | Data-capable USB cable |
| Microphone | Analogue input 1–8 | Three-pin XLR |
| Balanced line-level सोर्स | Analogue input 1–8 | 1/4-inch TRS |
| Guitar, bass या अन्य high-impedance instrument | Instrument mode में input 1 या 2 | 1/4-inch TS |
| Active monitors या अन्य line-level equipment | Analogue outputs 1–8 | Balanced 1/4-inch TRS |
| Headphones | Front headphone output 1 या 2 | 1/4-inch stereo TRS |
| ADAT या optical S/PDIF equipment | Optical input/output 1 या 2 | TOSLINK optical cable |
| Word-clock destination | BNC word-clock output | 75-ohm BNC word-clock cable |
अगले स्टेप्स
एनालॉग इनपुट्स कॉन्फ़िगर करने के लिए Input Controls और Smartgain देखें।
