रैक Mounting

EVO 16 अपने rack-mount ears से standard इक्विपमेंट rack में इंस्टॉल किया जा सकता है। दोनों ears securely fit करें और इंटरफ़ेस के चारों ओर उपयुक्त ventilation रखें।

Rack installation

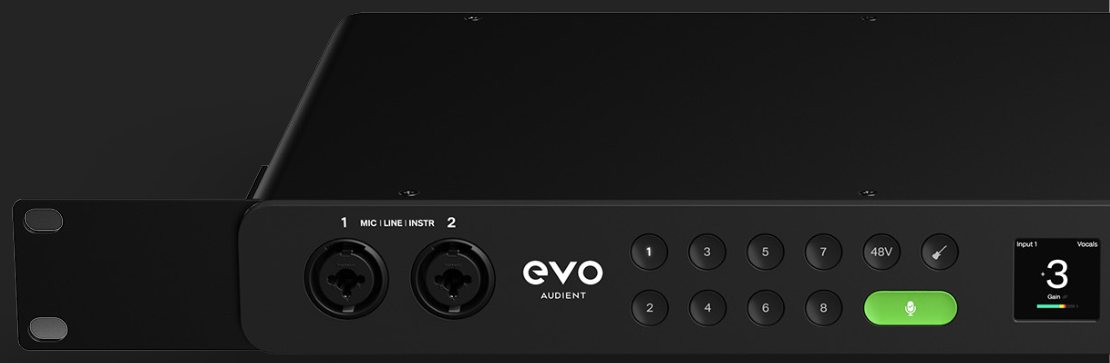

EVO 16 जिसमें rack ears fitted हैं
Rack-mount ears installed वाला EVO 16

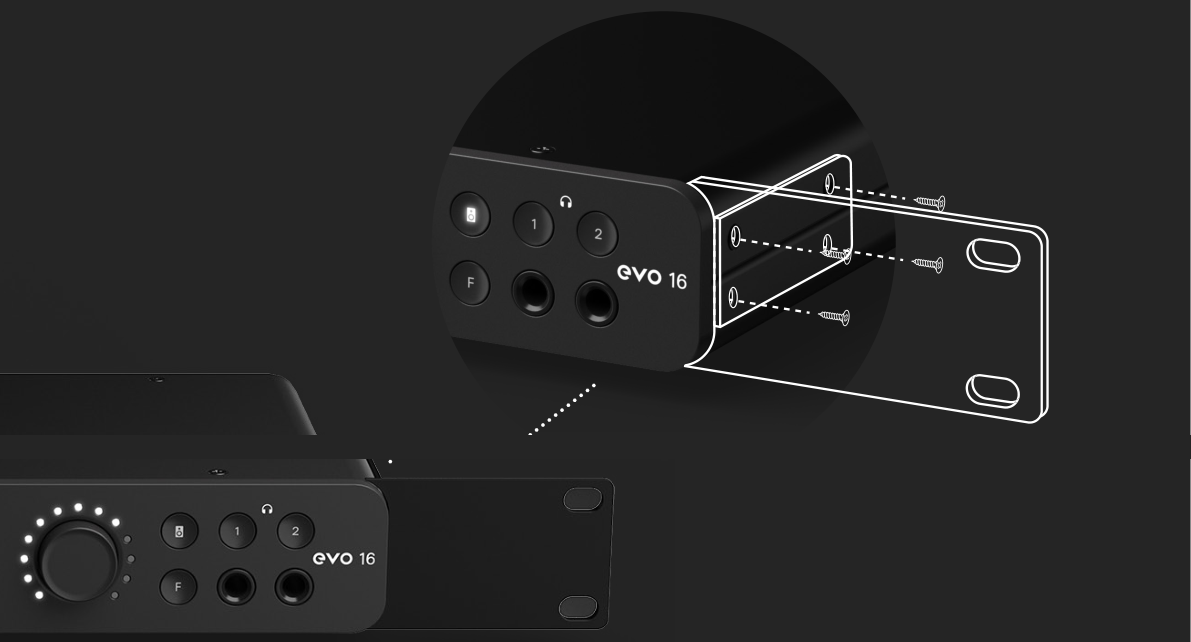

EVO 16 rack-ear इंस्टॉलेशन और ventilation illustration
Rack-ear fixing position और ventilation guidance

ज़रूरी टूल्स​

  • 3 mm hex ड्राइवर या key
  • Pozidriv screwdriver

रैक-mount ears इंस्टॉल करें​

  1. 3 mm hex driver से EVO 16 के एक side पर front के पास दो screws remove करें।
  2. Rack ear पोज़िशन करें ताकि उसके चार screw holes EVO 16 side के चार holes से align हों।
  3. चार supplied M4 screws इन्सर्ट करें और firm होने तक tighten करें।
  4. दूसरे rack ear के लिए procedure दोहराएँ।
  5. Rack में इंस्टॉल करने से पहले EVO 16 underside से rubber feet remove करने के लिए Pozidriv screwdriver उपयोग करें।
Ventilation और placement

उपयुक्त ventilation space के बिना EVO 16 को ऐसे इक्विपमेंट के directly ऊपर या नीचे इंस्टॉल न करें जो significant heat produce करता हो, जैसे valve outboard इक्विपमेंट या multichannel converters।

V2.4 मैनुअल का rack-mounting सेक्शन EVO 16 के ऊपर और नीचे कम से कम 1U free rack space और side air vents unobstructed रखने की सलाह देता है। मैनुअल का अलग safety-placement सेक्शन यूनिट के चारों ओर additional clearance requirements specify करता है। Rack इंस्टॉलेशन plan करते समय सुरक्षा और अनुपालन review करें और यूनिट को radiators, heat registers, stoves, amplifiers तथा अन्य heat सोर्सेज़ से दूर रखें।

Transport के लिए उपयोग racks​

Rack नियमित रूप से transport होगा, जैसे live-ऑडियो ऐप्लिकेशन्स में, तो rack के अंदर EVO 16 को additional फिजिकल सपोर्ट दें। Rack tray या उपयुक्त side supports rack ears पर load कम कर सकते हैं और transport के दौरान damage risk minimise करने में मदद कर सकते हैं।

अगले स्टेप्स​

Digital expansion या एक्सटर्नल क्लॉकिंग कॉन्फ़िगर करते समय Optical Inputs, Outputs और Clocking देखें।
