मॉनिटरिंग और आउटपुट कंट्रोल्स

EVO 16 आठ rear एनालॉग लाइन आउटपुट्स, दो इंडिपेंडेंट हेडफ़ोन आउटपुट्स और मेन स्पीकर पाथ के लिए फ्रंट-पैनल मॉनिटर कंट्रोल्स देता है।

Output selection और monitoring

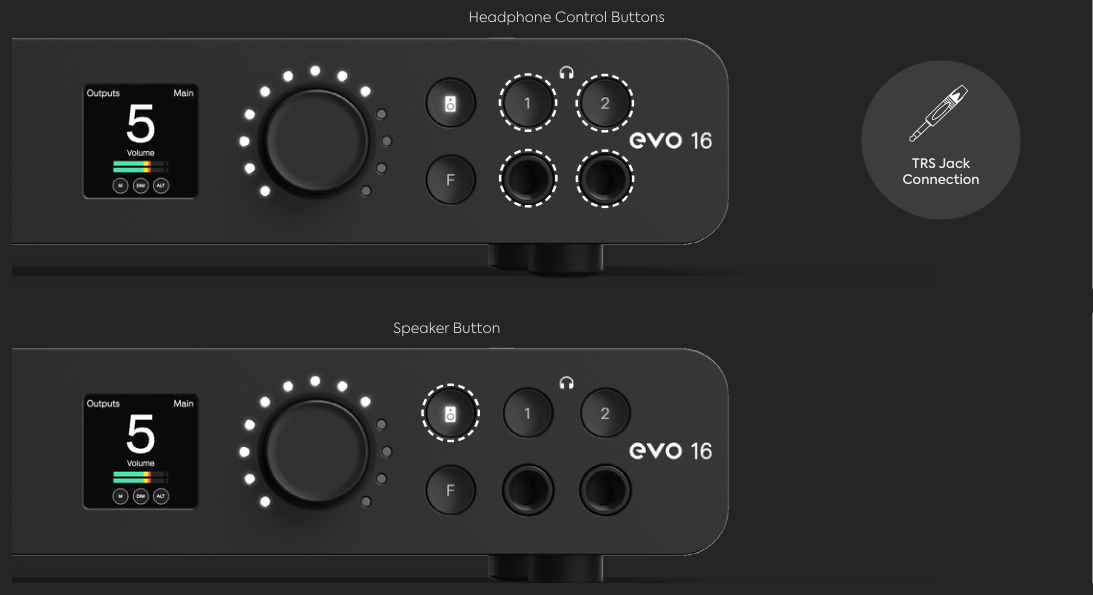

EVO 16 स्पीकर, headphone 1 और headphone 2 बटन्स जो Control Wheel के पास हैं
Speaker और headphone selection

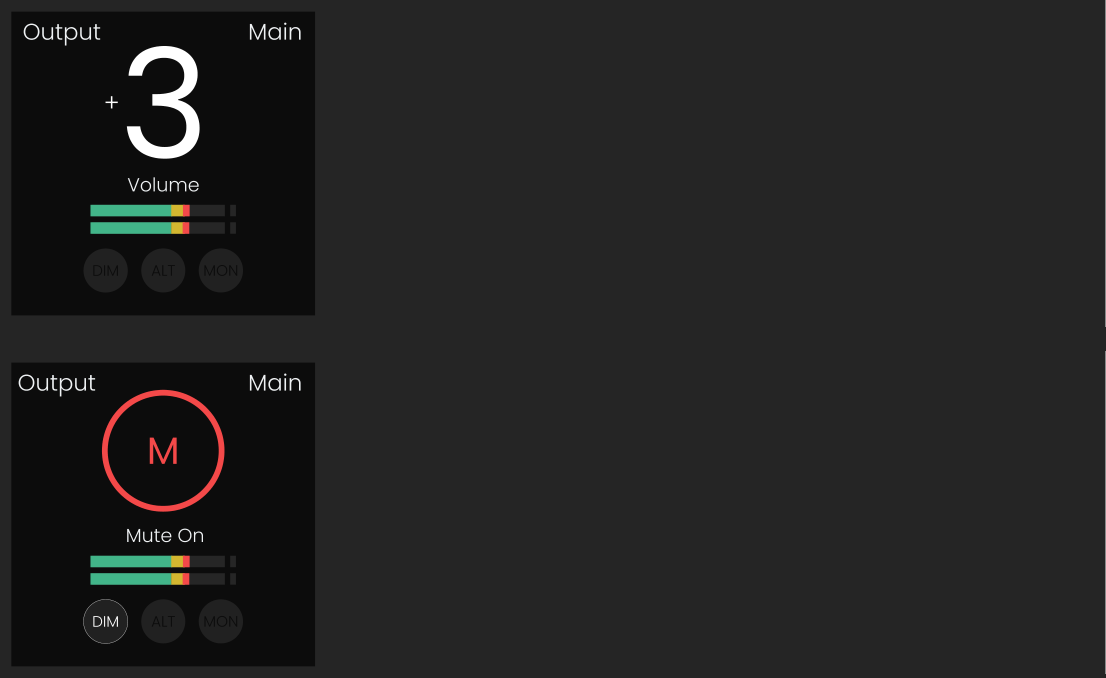

EVO 16 आउटपुट स्टेटस और आउटपुट mute स्क्रीन्स
Output status और mute

Headphone आउटपुट्स​

हेडफ़ोन आउटपुट्स 1 और 2 के इंडिपेंडेंट हार्डवेयर लेवल कंट्रोल्स हैं।

  1. हेडफ़ोन बटन 1 या 2 दबाएँ।
  2. चुना हुआ हेडफ़ोन लेवल सेट करने के लिए Control Wheel घुमाएँ।
  3. मौजूदा सेटिंग चेक करने के लिए Motion UI और LED ring उपयोग करें।

EVO सॉफ़्टवेयर मिक्सर दोनों हेडफ़ोन आउटपुट्स को अलग मिक्सेस रूट कर सकता है। यह रूटिंग इस मैनुअल के सॉफ़्टवेयर सेक्शन में दी गई है।

Main स्पीकर आउटपुट्स​

डिफ़ॉल्ट रूप से Speaker बटन दबाएँ और एनालॉग आउटपुट्स 1+2 एडजस्ट करने के लिए Control Wheel घुमाएँ; ये मेन मॉनिटर आउटपुट के रूप में उपयोग होते हैं।

EVO 16 में कुल आठ एनालॉग लाइन आउटपुट्स हैं। Main मॉनिटर पाथ के अलावा आउटपुट्स की रूटिंग और कंट्रोल EVO सॉफ़्टवेयर मिक्सर में उपलब्ध है।

Output Status Screen​

स्पीकर या किसी हेडफ़ोन बटन को press करने पर चुना हुआ आउटपुट का Output Status Screen खुलता है। डिस्प्ले आउटपुट नाम, रिलेटिव वॉल्यूम लेवल, स्टीरियो मीटर्स और applicable मॉनिटर फ़ंक्शन्स की स्टेटस दिखाता है।

उस आउटपुट के चुना हुआ रहते वॉल्यूम बदलने के लिए Control Wheel घुमाएँ।

आउटपुट mute करें​

चुना हुआ आउटपुट बटन तब तक दबाकर रखें जब तक mute स्क्रीन दिखाई न दे और बटन flash करना शुरू न करे।

आउटपुट muted रहने पर Motion UI mute आइकन दिखाता है। Restore करने के लिए वही आउटपुट बटन फिर दबाकर रखें।

Programmable Function button​

फ्रंट-पैनल F बटन को चार मॉनिटरिंग फ़ंक्शन्स में से एक असाइन किया जा सकता है:

  • Mono - compatibility checking के लिए मेन स्टीरियो मॉनिटर पाथ को mono में sum करता है।
  • Alt Speakers - मॉनिटर पाथ को EVO सॉफ़्टवेयर मिक्सर में कॉन्फ़िगर्ड वैकल्पिक स्पीकर आउटपुट्स पर स्विच करता है।
  • Dim - कॉन्फ़िगर्ड मात्रा से मेन मॉनिटर लेवल कम करता है।
  • Talkback - कॉन्फ़िगर्ड talkback पाथ ऑन या ऑफ करता है।

Function बटन assignment Motion UI सेटिंग्स मेन्यू या EVO सॉफ़्टवेयर मिक्सर से बदली जा सकती है।

हार्डवेयर assignment procedure के लिए Motion UI और Hardware Settings देखें।

Talkback​

Talkback performers के cue मिक्सेस के जरिए communication allow करता है। EVO 16 EVO सिस्टम से कनेक्टेड इनपुट या कंप्यूटर से कनेक्टेड एक्सटर्नल ऑडियो डिवाइस को talkback सोर्स के रूप में उपयोग कर सकता है।

Talkback EVO मिक्सर से activate किया जा सकता है या फ्रंट-पैनल F बटन को असाइन किया जा सकता है। Talkback सोर्स और cue-मिक्स लेवल्स EVO सॉफ़्टवेयर में कॉन्फ़िगर किए जाते हैं।

note

Audient का मौजूदा EVO 16 talkback implementation talkback सिग्नल को Main Mix के बजाय Cue मिक्सेस में भेजता है, जिससे talkback माइक्रोफ़ोन को मेन कंट्रोल-रूम मॉनिटर पाथ फ़ीड करने से रोकने में मदद मिलती है।

अगले स्टेप्स​

मीटरिंग, हार्डवेयर सेटिंग्स, पावर और reset ऑप्शन्स के लिए Motion UI और Hardware Settings देखें।
