モニタリングと出力コントロール

EVO 16 は、8系統のリアアナログライン出力、2系統の独立したヘッドホン出力、メインスピーカー経路用フロントパネルモニターコントロールを備えています。

出力選択とモニタリング

ヘッドホン出力

ヘッドホン出力 1 / 2 はハードウェアレベルを独立して操作できます。

EVO ソフトウェアミキサーでは、2つのヘッドホン出力へ異なるミックスをルーティングできます。ルーティングはこのマニュアルのソフトウェアセクションで説明します。

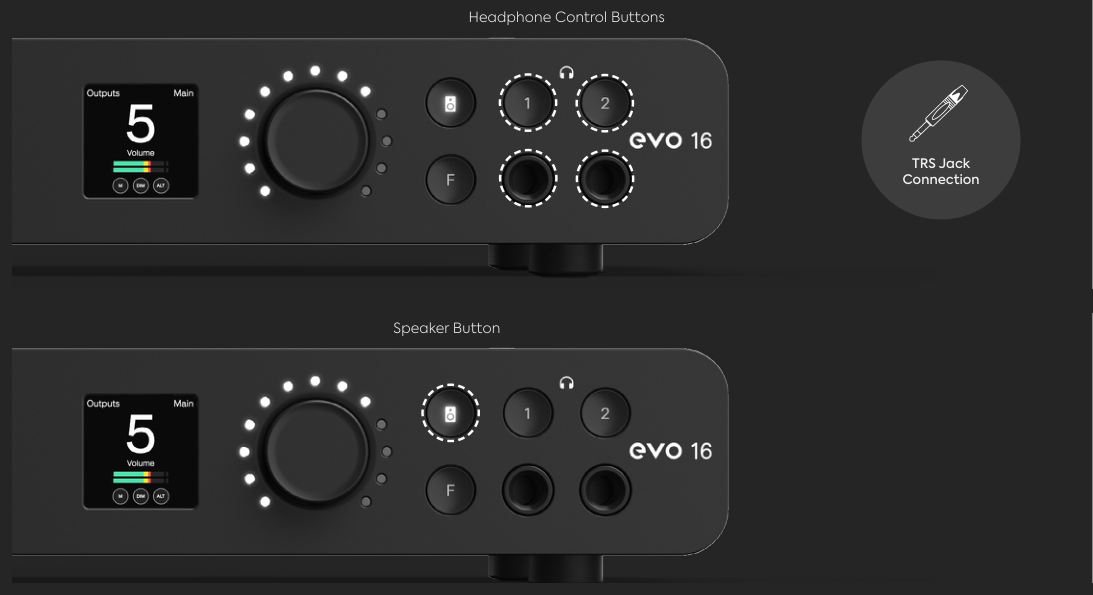

デフォルトでは Speaker ボタンを押して Control Wheel を回すと、メインモニター出力として使用されるアナログ出力 1+2 を調整します。

EVO 16 には合計8系統のアナログライン出力があります。メインモニター経路以外の出力ルーティング / コントロールは EVO ソフトウェアミキサーから操作できます。

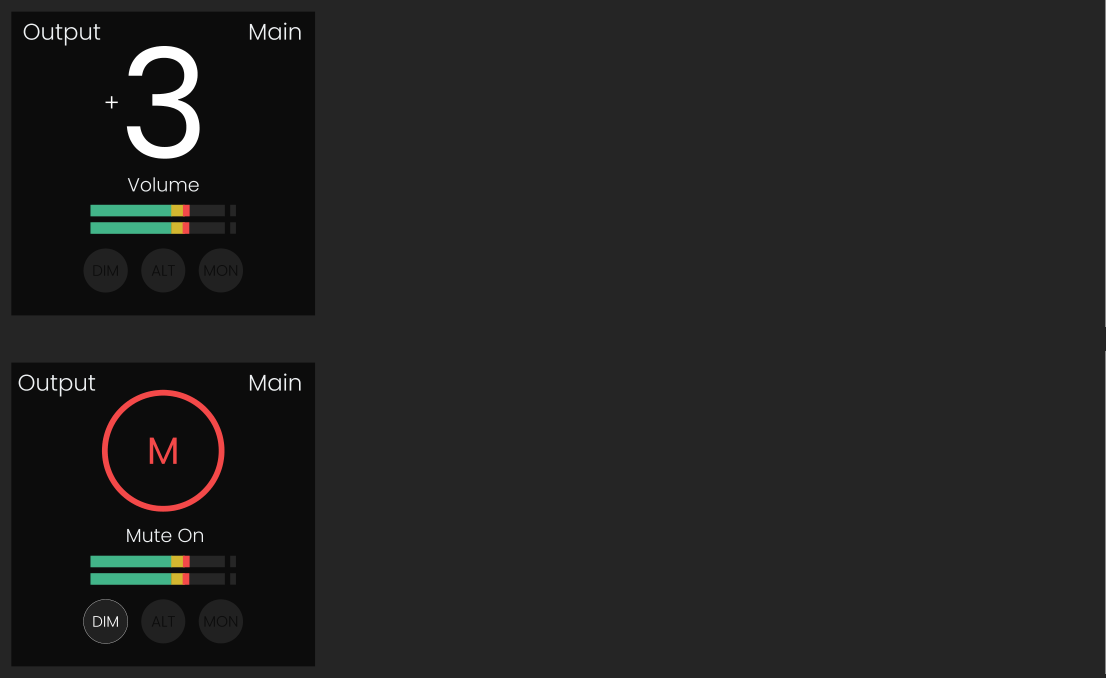

スピーカーまたはどちらかのヘッドホンボタンを押すと、選択中の出力の出力ステータス画面が開きます。画面には出力名、相対音量、ステレオメーター、適用可能なモニター機能の状態が表示されます。

その出力を選択した状態で Control Wheel を回すと音量を変更できます。

Mute 画面が表示されボタンが点滅し始めるまで、選択中の出力ボタンを押し続けます。

出力がミュートされている間、Motion UI にミュートアイコンが表示されます。同じ出力ボタンをもう一度押し続けると復帰します。

フロントパネル F ボタンには、次の4つのモニタリング機能のいずれかを割り当てられます。

Function ボタンの割り当ては Motion UI 設定メニューまたは EVO ソフトウェアミキサーから変更できます。

ハードウェアからの割り当て手順は Motion UI とハードウェア設定を参照してください。

Talkback は演奏者の Cue Mix を通じたコミュニケーションに使用します。EVO 16 は EVO システムに接続した入力、またはコンピューターに接続した外部オーディオデバイスを Talkback ソースとして使用できます。

Talkback は EVO ミキサーから有効にするか、フロントパネル F ボタンに割り当てられます。Talkback ソースと Cue Mix レベルは EVO ソフトウェアで設定します。

注記

現在の EVO 16 Talkback の実装は Talkback 信号をメイン Mix ではなく Cue Mixes へ送るため、talkback マイクがメインコントロールルームモニター経路に入るのを防ぎます。

メータリング、ハードウェア設定、電源、リセットオプションは Motion UI とハードウェア設定を参照してください。
