はじめに

このページでは、EVO 16 の電源と接続、初回 Motion UI セットアップ、入力レベルの設定、録音準備に必要な基本手順を説明します。

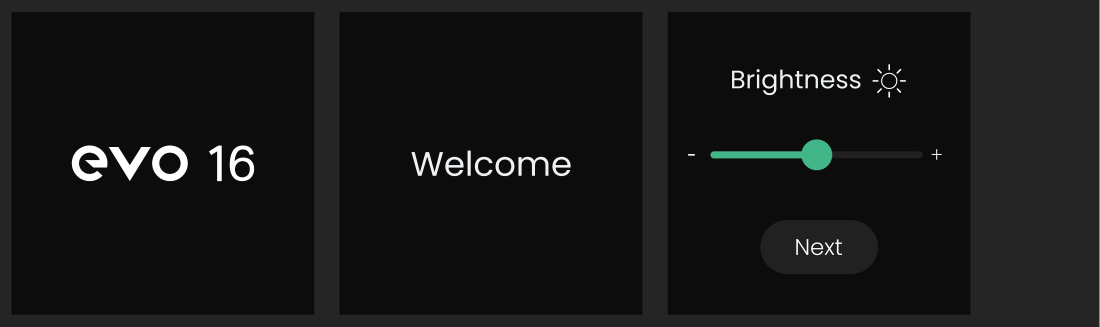

EVO 16 初回 Motion UI の開始 / 明るさ設定画面

1. EVO 16 を登録して EVO ソフトウェアをインストールする​

Audient ARC で EVO 16 を登録すると、最新の EVO ソフトウェア、ドライバー、製品リソースへアクセスできます。

  • macOS: EVO 16 は別途オーディオドライバーを必要とせず動作します。ミキサーコントロール、ルーティング、ファームウェアアップデートのため現在の EVO アプリケーションをインストールしてください。
  • Windows: EVO 16 をコンピューターで使用する前に、現在の EVO ドライバー / ソフトウェアをインストールしてください。

完全な手順は ソフトウェアのインストールと登録 を参照してください。

注記

EVO 16 は iOS での使用を正式にはサポートしていません。完全な機能を使用するには、対応する macOS または Windows コンピューターで EVO 16 を使用することを Audient は推奨しています。

2. EVO 16 を接続して電源を入れる​

  1. 接続しているスピーカー / ヘッドホンのレベルを下げます。
  2. 付属の電源ケーブルを EVO 16 へ接続し、本体の電源を入れます。
  3. 適切な USB データケーブルで EVO 16 をコンピューターへ接続します。
  4. コンピューターのオーディオ設定と録音アプリケーションの両方で EVO 16 を入力 / 出力デバイスに選択します。

3. 初回 Motion UI セットアップ を完了する​

EVO 16 の初回起動時、フロントパネルディスプレイが初期設定を案内します。

  1. Control Wheel でハードウェア LED の明るさ を設定します。
  2. Control Wheel を押して設定を確定し、次へ進みます。
  3. F ボタンの初期割り当てとして Dim、Alt Speakers、Talkback、Mono のいずれかを選択します。
  4. Finish を選択して セットアップを完了します。

Function ボタンの割り当ては後から変更できます。

4. スピーカーまたはヘッドホンを接続する​

  • メインアクティブスピーカーまたはモニターコントローラー をアナログライン出力 1+2 へ接続します。
  • 必要に応じてヘッドホン出力 1 または 2 へヘッドホンを接続します。
  • メインモニター出力を選択するにはスピーカーボタン、必要なヘッドホン出力を選択するにはヘッドホンボタン 1 / 2 を押します。
  • Control Wheel を回して選択中の リスニングレベルを設定します。

5. マイク、ラインレベルソース、楽器を接続する​

  • マイクまたはバランスラインレベルソースを8系統のアナログコンボ入力へ接続します。
  • 入力 1 / 2 はフロントパネル、残りのアナログ入力はリアパネルにあります。
  • ギター、ベース、その他のハイインピーダンス楽器は入力 1 または 2 へ接続し、そのチャンネルで Instrument mode を有効にします。

6. 必要な場合にファンタム電源を有効にする​

一部のマイクには 48 V ファンタム電源が必要です。

  1. 使用するマイク入力の番号付きボタンを押します。
  2. 48V を押します。
  3. Motion UI で設定が有効になったことを確認します。
注意

ファンタム電源を有効にする前にマイクメーカーの説明を確認してください。接続したマイクが必要とする場合のみ 48 V を有効にしてください。

注記

入力 1 / 2 では Instrument mode と ファンタム電源を同時に有効にできません。

7. Smartgain で入力ゲインを設定する​

  1. 緑色の Smartgain ボタンを押します。
  2. 番号付き入力ボタンで必要な入力チャンネルを選択します。8系統すべてのアナログ入力をすばやく選択するには Smartgain を押し続けます。
  3. もう一度 Smartgain を押して 解析を開始します。
  4. EVO 16 が選択した信号を解析している間、録音予定の素材で最も大きい部分を演奏します。
  5. 処理完了後、Smartgain 状態画面を確認します。

チャンネルが失敗した場合は、そのチャンネルのケーブル、ソースレベル、ファンタム電源の必要条件 を確認してから再度 Smartgain を実行してください。

ゲインを手動設定する​

  1. 使用する入力の番号付きボタンを押します。
  2. Control Wheel を回して入力ゲインを調整します。
  3. 想定する最大録音レベルで演奏し、ディスプレイのチャンネルメーターでレベルを確認します。

8. 録音アプリケーションを準備する​

  1. アプリケーションのオーディオデバイスとして EVO 16 を選択します。
  2. オーディオトラック を作成します。
  3. ソースを接続している EVO 16 入力を選択します。
  4. トラックを録音待機状態に します。
  5. 入力メーター を確認し、録音を開始します。

次のステップ​

物理 I/O は ハードウェアと接続、詳細な録音コントロールは 入力コントロールと Smartgain、スピーカー／ヘッドホン操作については モニタリングと出力コントロール を参照してください。
