入力コントロールと Smartgain

ゲインや入力機能を変更する前に、番号付き入力ボタンでアナログチャンネルを選択します。EVO 16 は入力ゲインを手動設定することも、マルチチャンネル Smartgain で自動設定することもできます。

入力選択とステータス

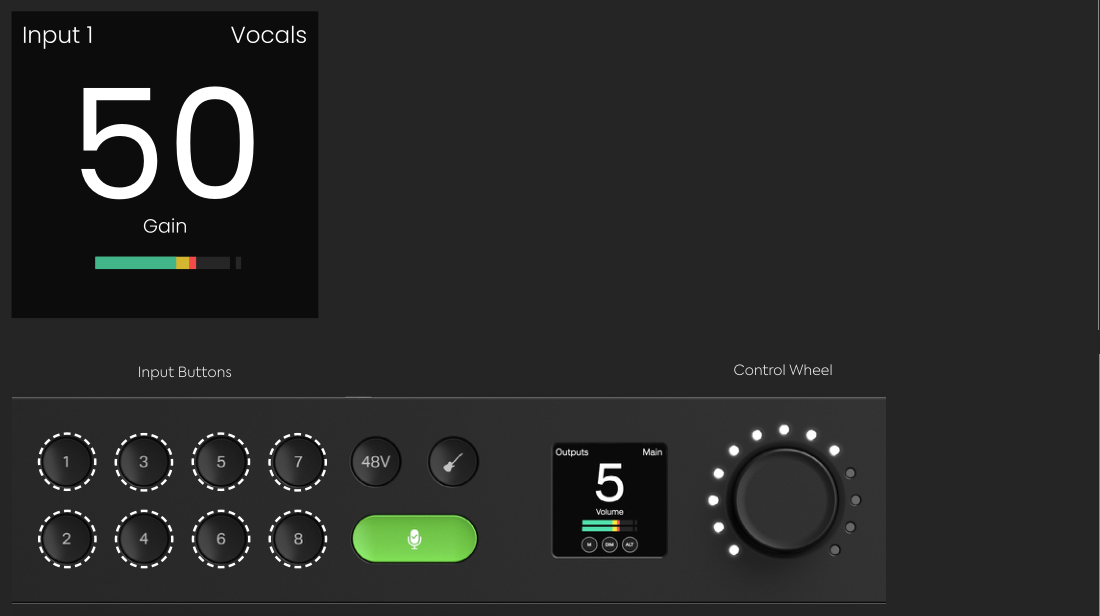

EVO 16 の入力ステータス表示とフロントパネル入力コントロール
入力状態 / 手動ゲインコントロール

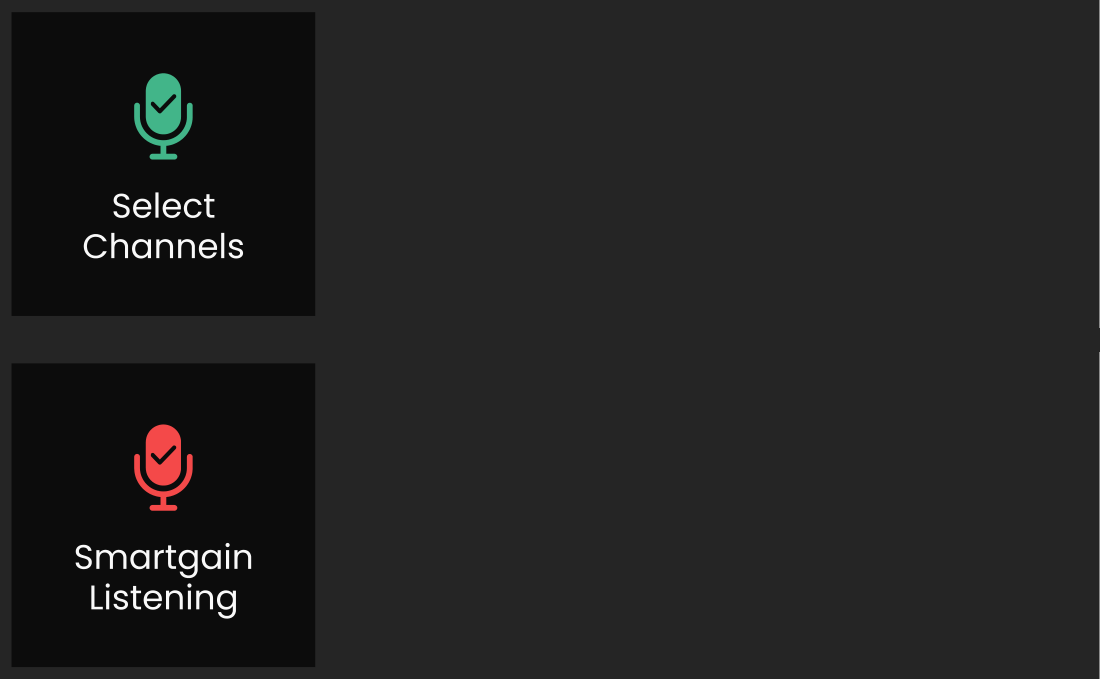

EVO 16 Smartgain のチャンネル選択 / 解析画面
Multi-チャンネル Smartgain

入力を選択してゲインを手動設定する​

  1. 使用するアナログ入力の番号付きボタンを押します。
  2. 入力 Status 画面 を確認します。入力番号、割り当てられたチャンネル名、ゲイン設定、チャンネルメーターが表示されます。
  3. Control Wheel を回して選択中の入力ゲインを調整します。
  4. 想定する最大録音レベルで演奏し、メーターで入力がオーバーロード していないことを確認します。

入力を選択すると、フロントパネルコントロールから入力ミュート、ファンタム電源、利用可能な場合は インストゥルメントモード も操作できます。

Smartgain でゲインを設定する​

Smartgain は同じ処理で複数アナログ入力を解析してゲインを自動設定できます。EVO 16 は8系統すべてのアナログ入力を一度に解析できます。

  1. 緑色の Smartgain ボタンを押します。
  2. Smartgain で解析するチャンネルの番号付きボタンを押します。
  3. 8系統すべてのアナログチャンネルをすばやく選択するには Smartgain を押し続けます。
  4. もう一度 Smartgain を押して 解析を開始します。
  5. EVO 16 が選択した入力を解析している間、録音中に想定される最も大きなレベルで演奏します。
  6. Smartgain 状態画面に結果が表示されるまで待ちます。

選択したすべてのチャンネルが正常に設定されると、EVO 16 に Smartgain 成功画面が表示され、入力を使用できます。

Smartgain 状態​

Smartgain が1つ以上の選択したチャンネルを設定できなかった場合、状態画面に各チャンネルの結果が表示されます。

  • 緑: Smartgain 成功
  • 赤: そのチャンネルの Smartgain 失敗
  • グレー: チャンネルは未選択

失敗したチャンネルは EVO 16 がチャンネル選択画面へ戻った際に自動選択されます。ソースレベル、ケーブル、ファンタム電源の要件 を確認してから Smartgain を再実行してください。

注記

すでに正常設定されたチャンネルを再度選択する必要はありません。

入力をミュートする​

必要な入力ボタンを、ミュートコントロールが表示されチャンネルボタンが点滅し始めるまで押し続けます。

入力がミュートされている間、Motion UI はゲイン値 の代わりにミュートアイコンを表示します。同じ入力ボタンをもう一度押し続けるとミュートが解除されます。

入力をステレオペアとしてリンクする​

8系統すべてのアナログ入力を隣接するステレオペアとしてリンクできます。

  • 1+2
  • 3+4
  • 5+6
  • 7+8

必要なペアの2つの入力ボタンを同時に押してリンク / unlink します。

チャンネルをリンクした場合:

  • 一方のチャンネルを選択すると ペアのチャンネルも選択されます。
  • ペアは連動したゲインコントロールを使用します。
  • EVO ソフトウェアミキサーは2つの入力を ステレオチャンネルとして表示します。
  • Motion UI にペアのリンクインジケーター が表示されます。

ステレオラインレベル機器やマッチドマイクペアで録音するソースに便利です。

ファンタム電源を有効にする​

一部のマイク、通常は コンデンサーマイクには 48 V ファンタム電源が必要です。

  1. 使用するマイク入力を選択します。
  2. 48V を押します。
  3. 48V ボタンが赤く点灯し、Motion UI が変更を表示することを確認します。

チャンネルを選択した状態で 48V をもう一度押すと ファンタム電源が無効になります。

EVO 16 は ファンタム電源の ON/OFF 切り替え中に入力を自動ミュートし、スピーカー / ヘッドホンへ不要なノイズ が届くのを抑えます。

注意

ファンタム電源を有効にする前にマイクメーカーの説明を確認してください。接続したマイクが必要とする場合のみ 48 V を有効にしてください。

入力 1 / 2 で インストゥルメントモード を使用する​

入力 1 / 2 は JFET 楽器-入力経路へ切り替えられます。

  1. 楽器を 1/4インチ TS ケーブルで入力 1 または 2 へ接続します。
  2. その入力を選択します。
  3. Instrument ボタンを押します。
  4. Control Wheel で入力ゲインを手動設定するか、Smartgain 処理にそのチャンネルを含めます。

マイク / ライン動作 へ戻すには Instrument ボタンをもう一度押します。

注記

EVO 16 では、同じ入力で インストゥルメントモード と ファンタム電源を同時に有効にできません。両方を有効にしようとすると Motion UI に警告 が表示されます。

次のステップ​

スピーカー／ヘッドホンレベルとプログラム可能な Function ボタンを設定するには モニタリングと出力コントロール に進んでください。
