EVO ミキサーとルーティング

EVO アプリケーションから、EVO 16 の 低レイテンシーミキサー、出力ルーティング、Cue Mixes、デジタル設定、Talkback、マイクプリアンプをコンピューター上で操作できます。

インストール後、EVO アイコンは macOS メニューバー または Windows システムトレイ に表示されます。EVO 16 を接続した状態で EVO アプリケーションからミキサーを開きます。

注記

現在の macOS では EVO 16 のサンプルレートは Audio MIDI Setup で変更します。Windows ではサンプルレート / ASIO バッファコントロールを EVO アプリケーションから使用できます。

EVO ミキサー​

EVO ミキサーは EVO 16 出力で聞く内容を操作します。ミキサーフェーダーはモニターミックスを変更しますが、入力から DAW へすでに送られているオーディオレベルは変更しません。

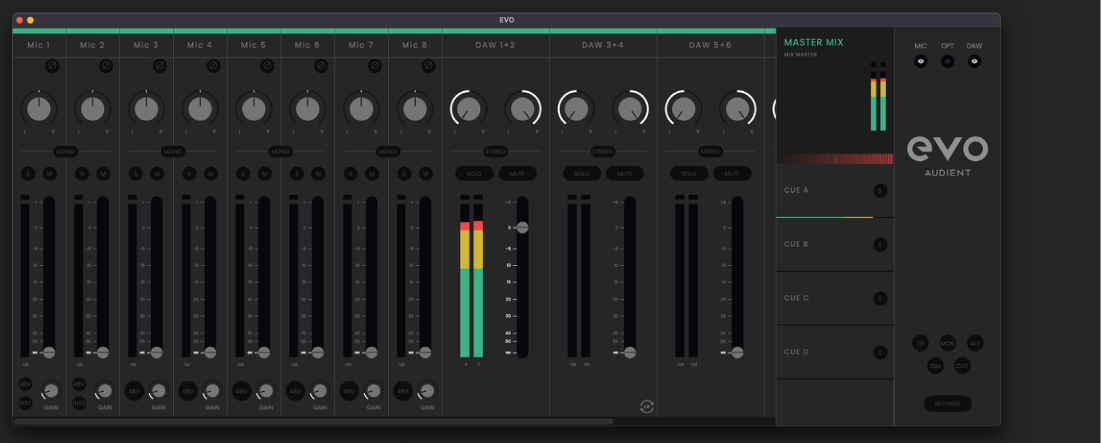

EVO 16 software mixer
EVO 16 ソフトウェアミキサー

チャンネルコントロール​

ミキサーチャンネルには、そのソースに適用できるコントロールが表示されます。

  • Pan - 選択中のミックス内でソースを左 / 右チャンネル間に配置します。
  • Stereo/Mono - ステレオソース使用時に隣接チャンネルをリンクします。
  • Solo (S) - 選択中のチャンネルを試聴し、ソロされていない他のミキサーチャンネルをミュートします。
  • Mute (M) - Selected モニターミックスからチャンネルを除外します。
  • Meter - 信号レベルを表示し クリッピングを示します。
  • Polarity - 必要に応じて信号極性を 180° 反転します。
  • Fader - 選択中のミックスへ送るソースレベルを設定します。ユニティゲインより上に最大 +6 dB のモニタリングゲインを使用できます。

アナログ入力 1–8​

8系統のアナログ入力チャンネルで EVO 16 のマイク、ライン、楽器入力を 低レイテンシーでモニターできます。

ハードウェアゲイン、Smartgain、インストゥルメントモード、ファンタム電源の操作については 入力コントロールと Smartgain を参照してください。

デジタル入力​

デジタル入力チャンネルは EVO 16 オプティカル入力からオーディオを受信します。利用できるチャンネル数は選択した ADAT / S/PDIF フォーマット と現在のサンプルレートによって変わります。

光フォーマット、チャンネル数、クロッキング は Optical Inputs、Outputs、Clocking を参照してください。

DAW returns​

DAW リターンチャンネルはコンピューター再生を受信します。EVO 16 は複数の DAW return ペアを備え、メイン Mix / Cue Mixes へ異なるバランスで混ぜたりハードウェア出力へルーティングしたりできます。

メイン Mix と Cue Mixes​

EVO 16 は Main Mix に加え、Cue A、Cue B、Cue C、Cue D を提供します。

メインモニターバランスにはメイン Mix を使用します。Cue Mixes は 演奏者、ヘッドホン、追加出力フィード、その他ルーティング用途用に最大4つの独立したバランスを提供します。

Cue Mix を選択すると、そのフェーダー / マスターレベルを他のミックスとは独立して調整できます。大きなセッション を分かりやすくするため Cue Mix の名前も変更できます。

モニターコントロール​

ミキサーには次のモニター-コントロール機能があります。

  • TB - Talkback
  • Mono - モニター信号を モノに合成
  • ALT - メイン Mix を 代替スピーカー出力へ切り替え
  • Dim - 設定した量だけモニターレベルを低下
  • Cut - モニター信号をミュート

モニタリング機能は EVO 16 F ボタンにも割り当てられます。フロントパネルの割り当て は Motion UI とハードウェア設定 を参照してください。

システムパネル​

ミキサーの Settings コントロールまたは View > Show System Panel からシステムパネルを開きます。

システムパネルには EVO 16 のデジタル構成、クロッキング、モニター設定、出力ルーティング、Talkback 設定があります。

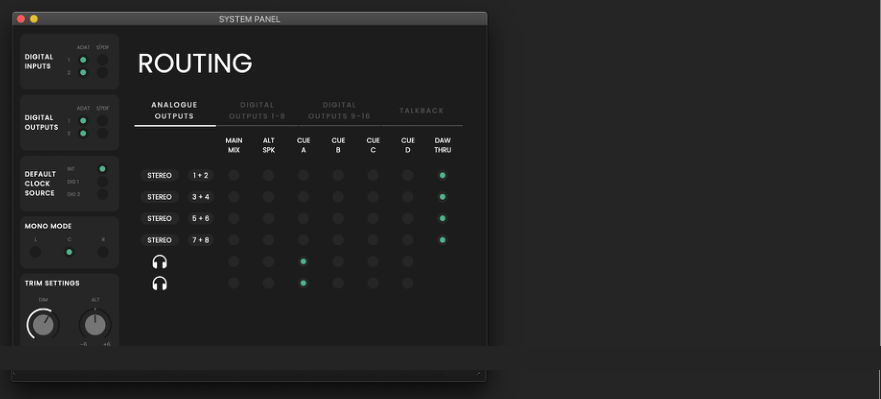

EVO 16 System Panel routing screen
EVO 16 システムパネル

デジタル入力 / 出力フォーマット​

各オプティカル入力 / 出力は ADAT またはオプティカル S/PDIF に設定できます。

クロックソースは EVO 16 内部クロック またはどちらかのオプティカル入力に届く 有効な信号に設定できます。外部ソースを選択した場合は クロック状態インジケーター も表示されます。

光フォーマット / クロック ソースを変更する前に Optical Inputs、Outputs、Clocking を参照してください。

Mono、Dim、ALT 設定​

システムパネルでは次の設定も行えます。

  • Mono mode で使用するスピーカーの出力先
  • Dim で適用するレベル減衰量
  • Alternate-スピーカー経路のレベルトリム

出力ルーティング​

ルーティングマトリクス では、EVO 16 のアナログ / デジタル出力へどのミックスまたはコンピューター出力経路を送るか決定します。

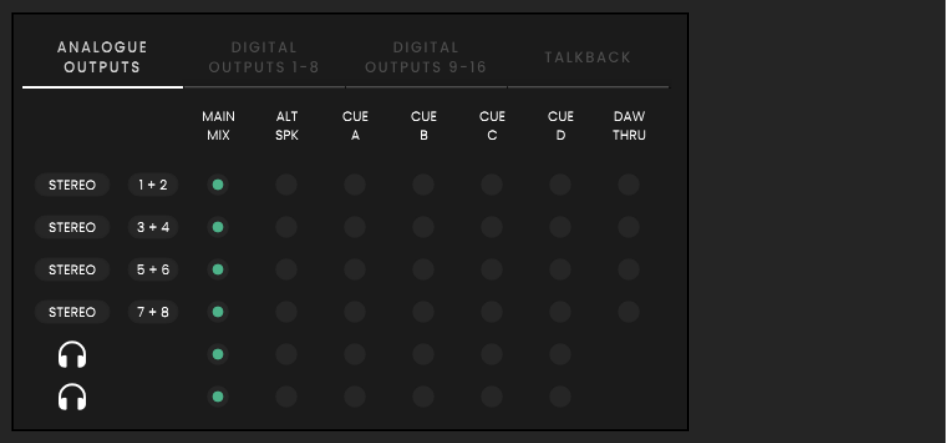

EVO 16 output routing matrix
EVO 16 出力ルーティングマトリクス

利用できるルーティングソース:

メイン Mix​

EVO ミキサーのメイン Mix を選択した出力へ送ります。メインモニター出力では通常これを使用します。

ALT​

ALT モニタリングが有効のときメイン Mix を選択した出力へ送ります。モニタリング経路を2組目のスピーカーへ切り替えるために使用します。

Cue A-D​

選択中の Cue Mix をその出力へ送ります。独立した演奏者用ミックス、ヘッドホンフィード、カスタムアナログ / デジタル出力ルーティングに使用できます。

例えばヘッドホン 1 を Cue A、ヘッドホン 2 を Cue B に割り当てれば、2つの独立した 演奏者用ミックスを作れます。

DAW THRU​

対応するコンピューター出力を EVO ミキサー経路を介さずハードウェア出力へ直接ルーティングします。

警告

DAW THRU は、その出力に対する EVO 16 ミキサー / 音量コントロールをバイパスします。 信号が最大レベルで送られる可能性があります。信号経路に別の適切なレベルコントロールがない状態で DAW THRU を電源供給されたスピーカーへ送らないでください。

DAW THRU はヘッドホン出力では使用できません。

Talkback​

EVO 16 は EVO システム内の入力、またはコンピューターに接続された別のオーディオデバイスを Talkback ソースとして使用できます。

内部 Talkback ソース​

アナログ / デジタル EVO 入力を Talkback に割り当てられます。割り当てた場合、そのミキサーチャンネルが Talkback チャンネルになります。

外部 Talkback ソース​

USB マイクなどコンピューターから利用できる別のデバイスを Talkback ソースに選択できます。外部 Talkback 信号はミキサーの PC/Mac Output 10 に表示されます。

Talkback は Cue Mixes へ送られ、メイン Mix には影響しません。Talkback を送る各 Cue Mix で Talkback チャンネルを必要なレベルまで上げてください。

Talkback はミキサーから切り替えるかフロントパネル F ボタンに割り当てられます。

リモートマイクプリアンプコントロール​

EVO 16 アナログプリアンプ は EVO ミキサーから操作できます。

  1. View を開きます。
  2. Show Mic Pre Controls を選択します。
  3. 各アナログ入力のゲインコントロールで EVO 16 プリアンプ を調整します。
  4. 必要な場合は 48V でその入力の ファンタム電源を有効 / 無効にします。

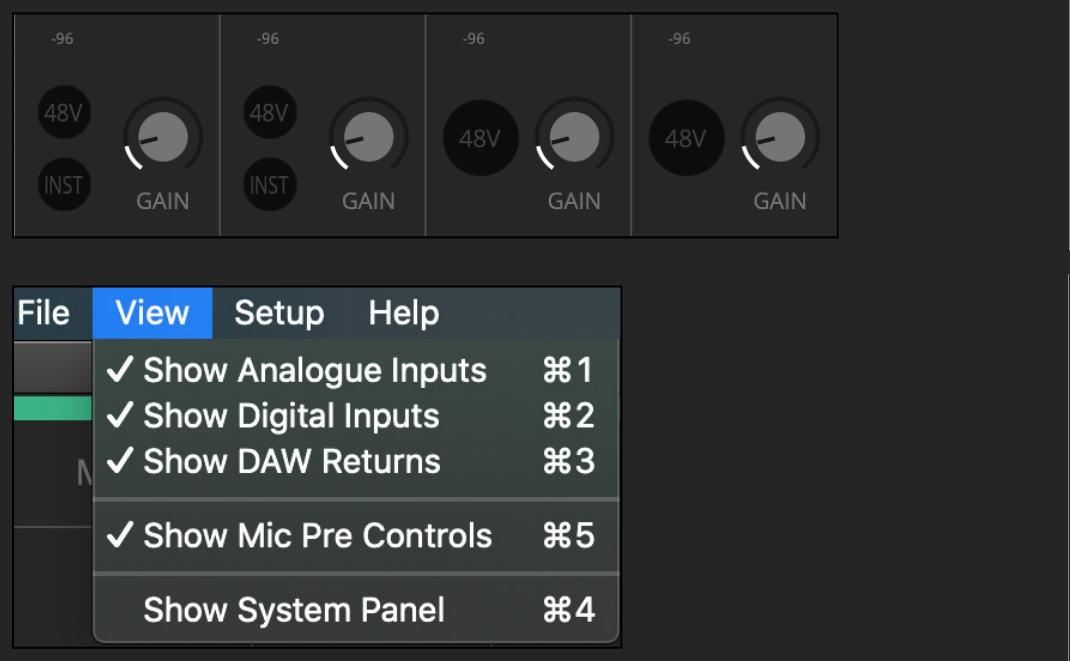

EVO 16 mixer microphone preamp controls
Remote マイクプリアンプコントロール
注意

接続したマイク / デバイスが必要とする場合のみ ファンタム電源を有効にしてください。

ミキサー構成を保存する​

EVO 16 ミキサー設定は後から呼び出せるよう保存できます。

  1. File > Save を開きます。
  2. 構成名を入力します。
  3. 構成を保存します。

設定を別のコンピューターへ移す場合は EVO アプリケーションのミキサー設定のエクスポート機能を使用してファイルに保存します。

ミキサー構成を開く​

保存した構成は File > Open メニューから再度開けます。

現在の EVO アプリケーションでファイルとして保存されたミキサー構成を読み込むには:

  1. File > Open を開きます。
  2. Open Mixer Configuration From File を選択します。
  3. 必要な .XML 構成ファイルを選択します。

スタンドアロン状態を保存する​

EVO 16 はホストコンピューターなしで使用するため、現在のソフトウェア設定を本体へ保存できます。

  1. ミキサー、デジタル I/O、出力ルーティング、Talkback 設定を必要な状態に設定します。
  2. Setup を開きます。
  3. Store Standalone State を選択します。

現在の構成が EVO 16 に保存され、コンピューターなしで本体を起動したときに呼び出されます。

その後 EVO 16 をコンピューターへ接続すると EVO アプリケーションの構成がコントロールを引き継ぎ、本体の電源を再度切るまでその状態になります。

次のステップ​

コンピューター出力ペア、メイン Mix、Cue Mix を録音 / ストリーミングソフトウェアへルーティングするには オーディオループバック に進んでください。
