EVO 16 マニュアル

EVO 16 は、8基の EVO マイクプリアンプ、マルチチャンネル Smartgain、2系統の JFET 楽器入力、8系統のアナログライン出力、2系統の独立ヘッドホン出力、オプティカルデジタル拡張、低レイテンシーソフトウェアミキサー、オーディオループバックを備えた 24-input / 24-output USB audio interface です。

主な機能

• 8 × EVO マイクプリアンプ
• 最大8系統のアナログ入力を同時に設定できるマルチチャンネル Smartgain
• 2 × JFET 楽器入力
• 8 × アナログライン出力
• 2 × 独立したヘッドホン出力
• デジタル expansion 用の 2 × オプティカル入力 / 2 × オプティカル出力
• BNC word clock 出力
• Full-colour ディスプレイを備えた EVO Motion UI
• Programmable Function ボタンとモニターコントロール
• 低レイテンシーソフトウェアミキサー
• オーディオループバック
• Standalone operation
• USB-C 経由の USB 2.0 接続
• 最大 24-bit / 96 kHz 動作

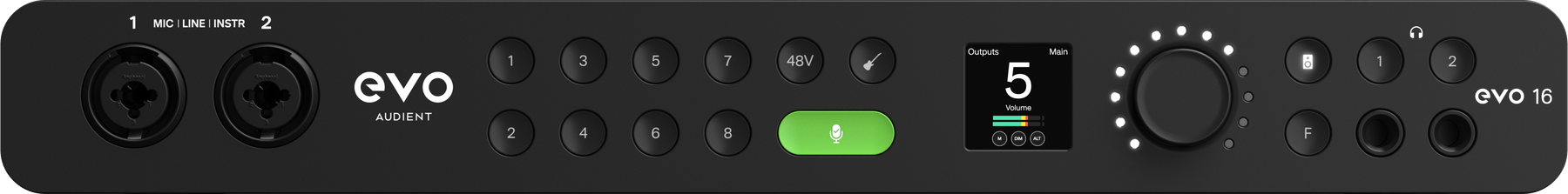

コントロール概要

入力ボタン 1–8

番号付き入力ボタンを使用して、ゲイン adjustment の対象チャンネルを選択し、ミュート、phantom 電源、利用可能な場合は Instrument mode などの入力機能へアクセスします。

Smartgain

Smartgain は選択したアナログ入力信号を解析し、入力ゲインを自動設定します。EVO 16 は同じ Smartgain 処理で複数チャンネル、または8系統すべてのアナログ入力を一度に解析できます。

48 V phantom 電源

接続したマイクが必要とする場合は、48V ボタンを使用して選択中のマイク入力へ phantom 電源を供給します。

Control Wheel と Motion UI

Control Wheel は EVO 16 ディスプレイと連動し、現在選択されている parameter を調整します。Motion UI は入力ゲイン、出力レベル、メータリング、ハードウェア設定を視覚的に表示します。

スピーカー / ヘッドホンコントロール

デフォルトでは Speaker ボタンがメインモニター出力レベルを操作します。ヘッドホンボタン 1 / 2 は2系統のヘッドホン出力を独立して操作します。

Function ボタン

Programmable F ボタンには、Dim、Alt Speakers、Talkback、Mono などのモニタリング機能を割り当てられます。
