光入力、出力、クロッキング

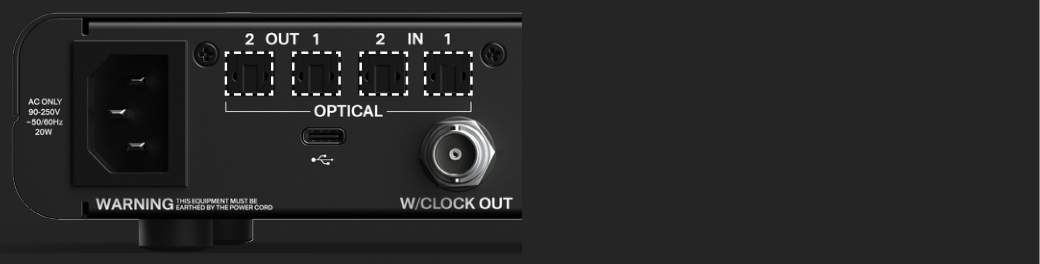

EVO 16 は、デジタルプリアンプ、コンバーター、その他のデジタル機器を接続するために、2系統のオプティカル入力、2系統のオプティカル出力、BNC ワードクロック出力を備えています。
Digital expansion and clocking
光フォーマットとチャンネル数
光入力 / 出力フォーマットは EVO ソフトウェアの System Panel で設定します。EVO 16 は最大 96 kHz で ADAT / オプティカル S/PDIF の両方に対応します。
| 光フォーマット | 44.1 / 48 kHz | 88.2 / 96 kHz |
|---|---|---|
| ADAT | 光ポートあたり 8 チャンネル | SMUX により光ポートあたり 4 チャンネル |
| Optical S/PDIF | 光ポートあたり 2 チャンネル | 光ポートあたり 2 チャンネル |
両方の光ポート を ADAT として動作させた場合、EVO 16 は 44.1 / 48 kHz で最大 デジタル入力16チャンネル / デジタル出力16チャンネル を伝送できます。88.2 / 96 kHz では ADAT が SMUX を使用するため、合計は デジタル入力8チャンネル / デジタル出力8チャンネル に減少します。
88.2 / 96 kHz で一方向に8 ADAT チャンネルが必要な場合は、両方の光ポート を使用してください。これらの高いサンプルレートでは各 TOSLINK 接続が4 ADAT チャンネルを伝送します。
光フォーマットを設定する
- 適切な TOSLINK オプティカルケーブルで外部デジタル機器を接続します。
- EVO ソフトウェアを開きます。
- System Panel を開きます。
- 接続機器に合わせ、必要なオプティカル入力 / 出力フォーマットを ADAT または S/PDIF に設定します。
- デジタルシステム内で マスタークロックが1台だけになるようクロックソースを設定します。
EVO 16 で選択するデジタルフォーマットは接続機器のフォーマットと一致している必要があります。
デジタルクロッキング
同じシステム内のデジタルデバイスは 共通クロック を共有する必要があります。1台が マスタークロック として動作し、その他のデバイスがそのクロックに同期します。
クロックは次の方法で伝送できます。
- ADAT / S/PDIF オプティカルオーディオ接続内
- EVO 16 の BNC ワードクロック出力から別系統
デジタルシステム内の マスタークロックは1台のみにしてください。
ワードクロック出力
EVO 16 は BNC ワードクロック出力 を備えています。EVO 16 が現在使用しているサンプルレート、44.1 / 48 / 88.2 / 96 kHz でクロックを出力します。
EVO 16 自身が内部クロック を使用している場合でも、オプティカル入力から外部クロックへ同期している場合でもワードクロック出力は動作します。
EVO 16 が備えるのは ワードクロック出力のみです。BNC ワードクロック入力はありません。別のデバイスに EVO 16 をスレーブとして同期させる場合、クロック はオプティカル入力のいずれかから受信する必要があります。

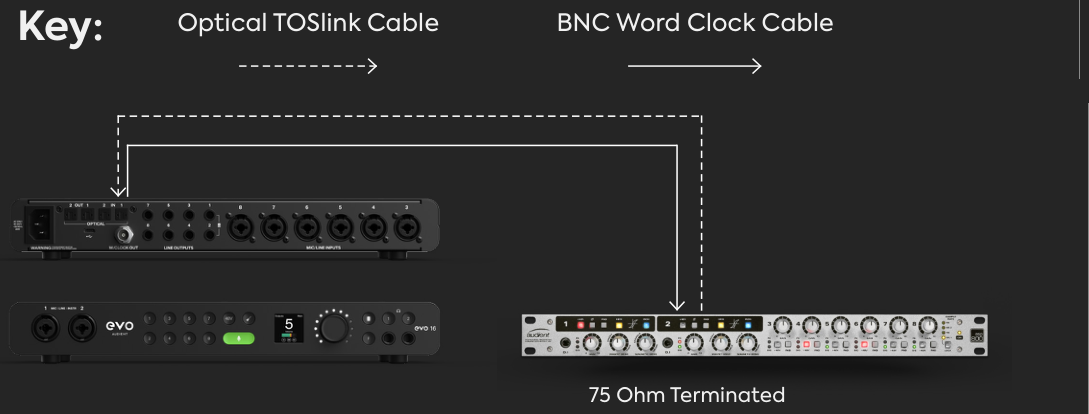

EVO 16 をマスタークロックとして使用する
コンピューターへ接続したオーディオインターフェースをマスターにすると、コンピューターで変更したサンプルレートを他のデジタルデバイスへ配布できるため、多くの場合最も簡単です。
EVO 16 をマスターとして使用するには:
- EVO ソフトウェアシステムパネルで EVO 16 のクロックソースを Internal に設定します。
- 接続するデジタルデバイスに必要なオプティカルフォーマットを設定します。
- EVO 16 オプティカル出力または BNC ワードクロック出力から1台の外部デバイスへクロックを送ります。
- 外部デバイスを対応する 入力クロックソースへ同期するよう設定します。

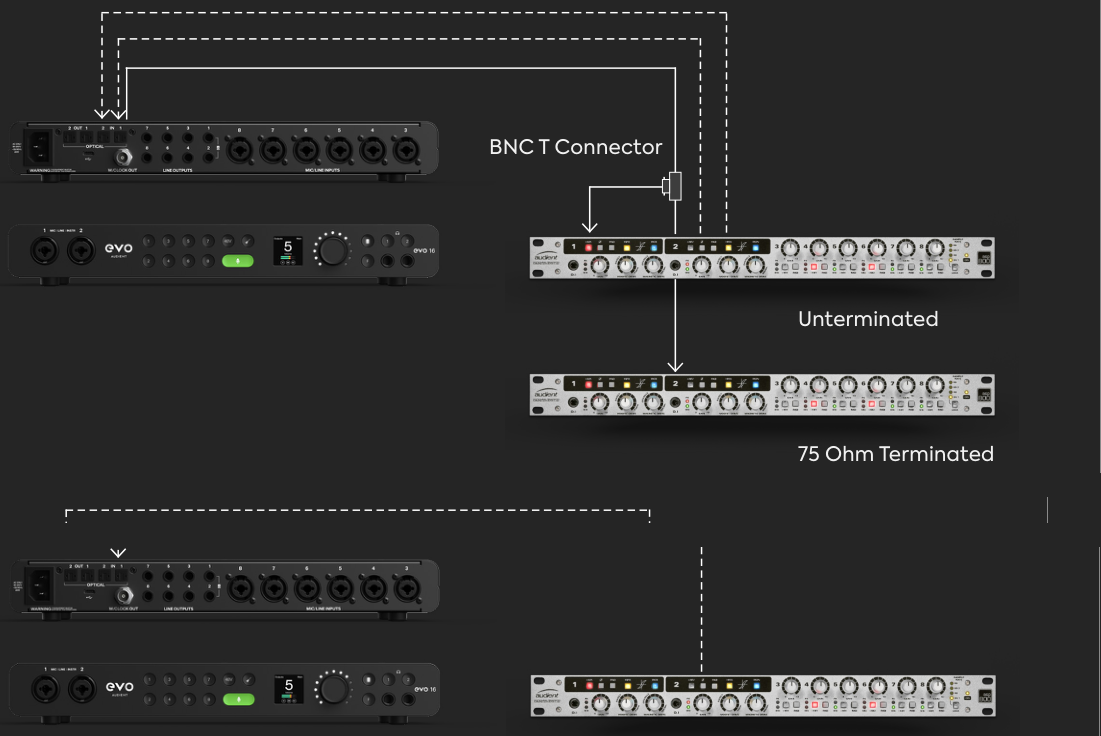

BNC ワードクロックで複数デバイスを同期する
複数デバイスの場合、V2.4 マニュアルでは BNC ワードクロック出力と適切な BNC T コネクター を使って デイジーチェーン接続する方法を推奨しています。
ワードクロックチェーンの最後のデバイスは 75 Ω で終端する必要があります。 デイジーチェーン途中のデバイスでは終端 を有効にしないでください。
EVO 16 を外部クロックへ同期させる
EVO 16 はどちらかのオプティカル入力から外部マスタークロックへ同期できます。
- マスターデバイスのオプティカル出力を EVO 16 オプティカル入力へ接続します。
- EVO ソフトウェアシステムパネルで、そのオプティカル入力を正しい ADAT / S/PDIF フォーマットに設定します。
- 対応するオプティカル入力を EVO 16 のクロックソースに選択します。
- 外部デバイスと EVO 16 が同じサンプルレートで動作していることを確認します。
- 録音前に EVO 16 のクロック状態を確認します。
フロントパネルのクロック状態インジケーター は Motion UI とハードウェア設定 を参照してください。
クロック状態の表示
EVO 16 の Status 画面には入力デジタルクロック が有効か表示されます。
- 緑: 正常にクロックロック
- アンバー: 信号を検出しているがサンプルレートが一致しない
- 赤: 有効なクロック信号を検出していない
EVO 16 が外部デバイスにロックしない場合は、オプティカルケーブルの方向、選択したオプティカルフォーマット、クロックソース、両デバイスのサンプルレートを確認してください。
光出力へオーディオをルーティングする
光フォーマット / クロッキング はデジタル接続を決定します。光出力へ実際に送るオーディオは EVO ソフトウェアルーティングで別途設定します。
例えば EVO 16 アナログ入力をソフトウェアミックス / ルーティングオプションから ADAT 出力へ送れます。ミキサー / 出力ルーティングコントロールは EVO Mixer とルーティング を参照してください。
次のステップ
ミキサー、出力ルーティング、Cue ミックス、Talkback を設定するには EVO Mixer とルーティング に進んでください。
