EVO 16 매뉴얼

EVO 16은 여덟 개의 EVO 마이크 프리앰프, 멀티채널 Smartgain, 두 개의 JFET 악기 입력, 여덟 개의 아날로그 라인 출력, 두 개의 독립 헤드폰 출력, 옵티컬 디지털 확장, 저지연 소프트웨어 믹서 및 오디오 루프백을 갖춘 24입력 24출력 USB 오디오 인터페이스입니다.

주요 기능

• EVO 마이크 프리앰프 8개
• 최대 여덟 개 아날로그 입력에 대한 멀티채널 Smartgain
• JFET 악기 입력 2개
• 아날로그 라인 출력 8개
• 2 × 독립 헤드폰 출력
• 디지털 확장을 위한 옵티컬 입력 2개 및 옵티컬 출력 2개
• BNC 워드 클록 출력
• 풀 컬러 디스플레이를 갖춘 EVO Motion UI
• 프로그래밍 가능한 Function 버튼 및 모니터 컨트롤
• 저지연 소프트웨어 믹서
• 오디오 루프백
• 스탠드얼론 동작
• USB-C를 통한 USB 2.0 연결
• 최대 24-bit, 96 kHz 작동

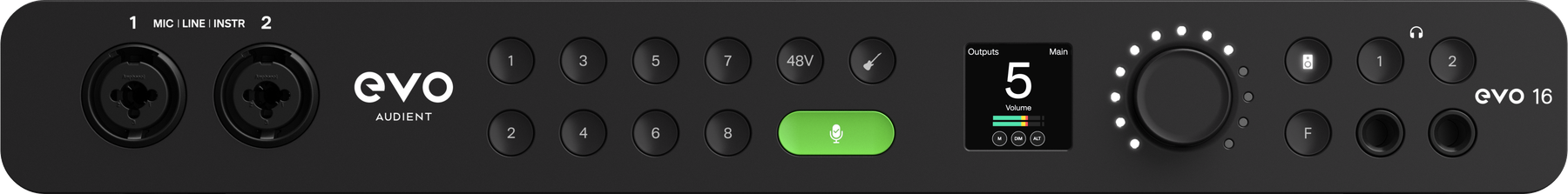

주요 컨트롤

입력 버튼 1–8

번호 입력 버튼으로 채널을 선택하여 게인을 조정하고 뮤트, 팬텀 파워 및 지원되는 경우 Instrument 모드 같은 입력 기능을 사용할 수 있습니다.

Smartgain

Smartgain은 선택한 아날로그 입력 신호를 분석하여 입력 게인을 자동으로 설정합니다. EVO 16은 한 번의 Smartgain 과정에서 여러 채널 또는 여덟 개 아날로그 입력 전체를 분석할 수 있습니다.

48 V 팬텀 파워

연결된 마이크에 팬텀 파워가 필요한 경우 48V 버튼을 사용하여 선택한 마이크 입력에 팬텀 파워를 공급합니다.

Control Wheel 및 Motion UI

Control Wheel은 EVO 16 디스플레이와 함께 작동하여 현재 선택된 파라미터를 조정합니다. Motion UI는 입력 게인, 출력 레벨, 미터링 및 하드웨어 설정에 대한 시각적 피드백을 제공합니다.

스피커 및 헤드폰 컨트롤

기본적으로 Speaker 버튼은 메인 모니터 출력 레벨을 제어합니다. 헤드폰 버튼 1과 2는 두 헤드폰 출력을 독립적으로 제어합니다.

Function 버튼

프로그래밍 가능한 F 버튼에는 Dim, Alt Speakers, Talkback 또는 Mono 같은 모니터링 기능을 할당할 수 있습니다.
