EVO Mixer 및 라우팅

EVO 애플리케이션에서는 컴퓨터에서 EVO 16의 저지연 믹서, 출력 라우팅, Cue Mix, 디지털 설정, Talkback 및 마이크 프리앰프를 제어할 수 있습니다.

설치 후 EVO 아이콘은 macOS 메뉴 막대 또는 Windows 시스템 트레이에 표시됩니다. EVO 16이 연결된 상태에서 EVO 애플리케이션을 사용하여 믹서를 여십시오.

노트

현재 macOS 버전에서는 Audio MIDI Setup을 사용하여 EVO 16의 샘플 레이트를 변경합니다. Windows에서는 EVO 애플리케이션에서 샘플 레이트 및 ASIO 버퍼 컨트롤을 사용할 수 있습니다.

EVO Mixer​

EVO Mixer는 EVO 16 출력으로 듣는 신호를 제어합니다. 믹서 페이더는 모니터링 믹스를 변경하며, 입력에서 DAW로 이미 전송되는 오디오 레벨은 변경하지 않습니다.

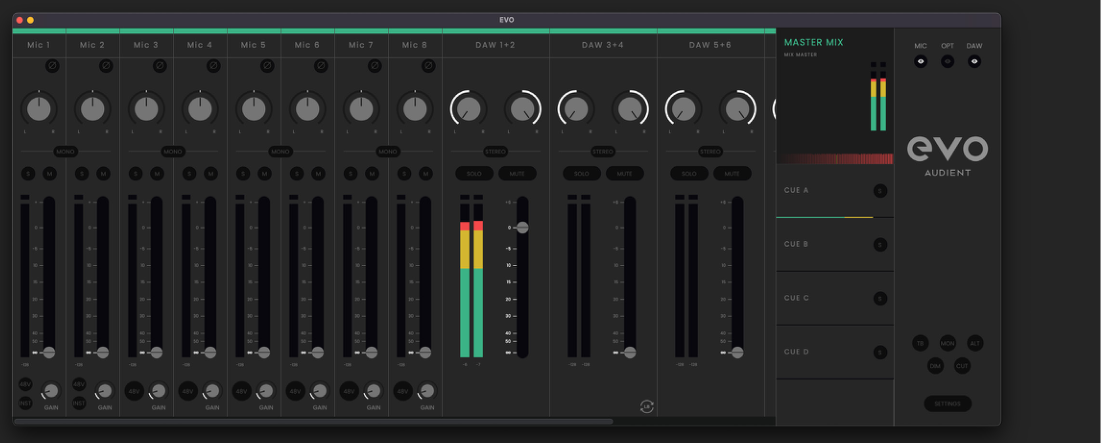

EVO 16 소프트웨어 믹서
EVO 16 소프트웨어 믹서

채널 컨트롤​

믹서 채널에는 해당 소스에 적용되는 다음 컨트롤이 제공됩니다.

  • Pan - 선택한 믹스의 좌우 채널 사이에서 소스 위치를 조정합니다.
  • Stereo/Mono - 스테레오 소스를 사용할 때 인접 채널을 링크합니다.
  • Solo (S) - 선택한 채널을 모니터링하면서 솔로가 아닌 다른 믹서 채널을 뮤트합니다.
  • Mute (M) - 선택한 모니터 믹스에서 해당 채널을 제거합니다.
  • Meter - 신호 레벨을 표시하고 클리핑을 알려줍니다.
  • Polarity - 필요한 경우 신호의 극성을 180° 반전합니다.
  • Fader - 선택한 믹스로 보낼 소스 레벨을 설정합니다. 유니티 게인보다 최대 +6 dB 높은 모니터링 게인을 사용할 수 있습니다.

아날로그 입력 1–8​

여덟 개의 아날로그 입력 채널을 통해 EVO 16의 마이크, 라인 및 악기 입력을 낮은 레이턴시로 모니터링할 수 있습니다.

하드웨어 게인, Smartgain, Instrument 모드 및 팬텀 파워 사용법은 입력 컨트롤 및 Smartgain을 참조하십시오.

디지털 입력​

디지털 입력 채널은 EVO 16의 옵티컬 입력에서 오디오를 받습니다. 사용할 수 있는 채널 수는 선택한 ADAT 또는 S/PDIF 포맷과 현재 샘플 레이트에 따라 달라집니다.

옵티컬 포맷, 채널 수 및 클록 설정은 옵티컬 입력, 출력 및 클로킹을 참조하십시오.

DAW 리턴​

DAW 리턴 채널은 컴퓨터에서 재생되는 신호를 받습니다. EVO 16은 여러 DAW 리턴 페어를 제공하므로 컴퓨터 재생 신호를 Main Mix와 Cue Mix에 서로 다른 밸런스로 혼합하거나 하드웨어 출력으로 라우팅할 수 있습니다.

Main Mix 및 Cue Mix​

EVO 16은 Main Mix와 Cue A, Cue B, Cue C 및 Cue D를 제공합니다.

기본 모니터 밸런스에는 Main Mix를 사용하십시오. Cue Mix는 연주자, 헤드폰, 추가 출력 피드 또는 기타 라우팅 용도로 최대 네 개의 독립적인 밸런스를 제공합니다.

Cue Mix를 선택하면 해당 페이더와 마스터 레벨을 다른 믹스와 독립적으로 조정할 수 있습니다. 규모가 큰 세션에서 쉽게 구분할 수 있도록 Cue Mix의 이름도 변경할 수 있습니다.

모니터 컨트롤​

믹서에는 다음과 같은 모니터 컨트롤 기능이 있습니다.

  • TB - Talkback
  • Mono - 모니터 신호를 모노로 합칩니다.
  • ALT - Main Mix를 대체 스피커로 지정된 출력으로 전환합니다.
  • Dim - 설정된 값만큼 모니터 레벨을 낮춥니다.
  • Cut - 모니터 신호를 뮤트합니다.

모니터링 기능은 EVO 16 F 버튼에도 할당할 수 있습니다. 전면 패널 할당 방법은 Motion UI 및 하드웨어 설정을 참조하십시오.

System Panel​

믹서의 Settings 컨트롤 또는 View > Show System Panel을 사용하여 System Panel을 엽니다.

System Panel에는 EVO 16의 디지털 구성, 클로킹, 모니터 설정, 출력 라우팅 및 Talkback 설정이 있습니다.

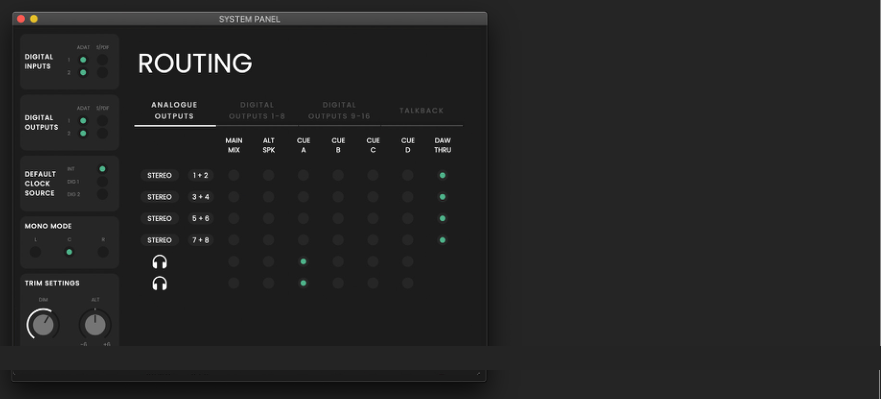

EVO 16 System Panel 라우팅 화면
EVO 16 System Panel

디지털 입력 및 출력 포맷​

각 옵티컬 입력과 출력은 ADAT 또는 옵티컬 S/PDIF로 설정할 수 있습니다.

클록 소스는 EVO 16 내부 클록 또는 두 옵티컬 입력 중 하나에 들어오는 유효한 신호로 설정할 수 있습니다. 외부 소스를 선택하면 클록 상태도 표시됩니다.

옵티컬 포맷이나 클록 소스를 변경하기 전에 옵티컬 입력, 출력 및 클로킹을 참조하십시오.

Mono, Dim 및 ALT 설정​

System Panel에서는 다음 설정도 제공합니다.

  • Mono 모드에서 사용하는 스피커 대상
  • Dim으로 감소시키는 레벨의 양
  • 대체 스피커 경로에 사용하는 레벨 트림

출력 라우팅​

라우팅 매트릭스는 어떤 믹스 또는 컴퓨터 출력 경로가 EVO 16의 아날로그 및 디지털 출력으로 전달되는지 결정합니다.

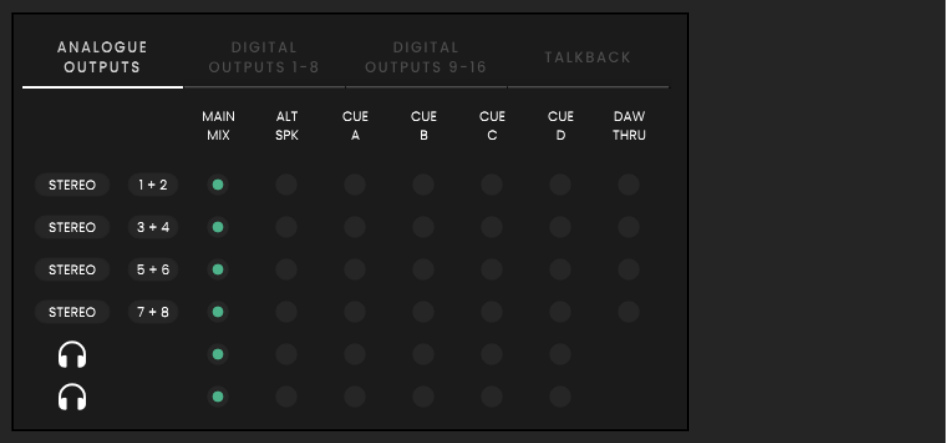

EVO 16 출력 라우팅 매트릭스
EVO 16 출력 라우팅 매트릭스

사용 가능한 라우팅 소스는 다음과 같습니다:

Main Mix​

EVO Mixer의 Main Mix를 선택한 출력으로 보냅니다. 기본 모니터 출력에 일반적으로 사용하는 설정입니다.

ALT​

ALT 모니터링이 활성화된 경우 Main Mix를 선택한 출력으로 보냅니다. 모니터링 경로를 보조 스피커 세트로 전환할 때 사용합니다.

Cue A-D​

선택한 Cue Mix를 해당 출력으로 보냅니다. 독립적인 연주자 믹스, 헤드폰 피드 및 사용자 지정 아날로그 또는 디지털 출력 라우팅에 유용합니다.

예를 들어 Headphone 1을 Cue A에, Headphone 2를 Cue B에 할당하여 서로 다른 밸런스의 연주자 믹스 두 개를 제공할 수 있습니다.

DAW THRU​

해당 컴퓨터 출력을 EVO 믹서 경로를 거치지 않고 하드웨어 출력으로 직접 라우팅합니다.

경고

DAW THRU는 해당 출력에 대한 EVO 16의 믹서와 볼륨 컨트롤을 우회합니다. 따라서 신호가 최대 레벨로 출력될 수 있습니다. 신호 경로에 별도의 적절한 레벨 컨트롤이 없다면 DAW THRU를 파워드 스피커에 사용하지 마십시오.

DAW THRU는 헤드폰 출력에서는 사용할 수 없습니다.

Talkback​

EVO 16은 EVO 시스템의 입력 또는 컴퓨터에 연결된 별도의 오디오 장치를 Talkback 소스로 사용할 수 있습니다.

내부 Talkback 소스​

아날로그 또는 디지털 EVO 입력을 Talkback에 할당할 수 있습니다. 할당되면 해당 믹서 채널이 Talkback 채널이 됩니다.

외부 Talkback 소스​

USB 마이크와 같이 컴퓨터에서 사용할 수 있는 별도 장치를 Talkback 소스로 선택할 수 있습니다. 외부 Talkback 신호는 믹서의 PC/Mac Output 10에 나타납니다.

Talkback은 Cue Mix로 전송되며 Main Mix에는 영향을 주지 않습니다. Talkback을 받아야 하는 각 Cue Mix에서 Talkback 채널을 올리십시오.

Talkback은 믹서에서 켜거나 전면 패널 F 버튼에 할당할 수 있습니다.

원격 마이크 프리앰프 컨트롤​

EVO 16의 아날로그 프리앰프는 EVO Mixer에서 제어할 수 있습니다.

  1. View를 엽니다.
  2. Show Mic Pre Controls를 선택합니다.
  3. 각 아날로그 입력의 게인 컨트롤을 사용하여 해당 EVO 16 프리앰프를 조정합니다.
  4. 필요한 경우 48V를 사용하여 해당 입력의 팬텀 파워를 켜거나 끕니다.

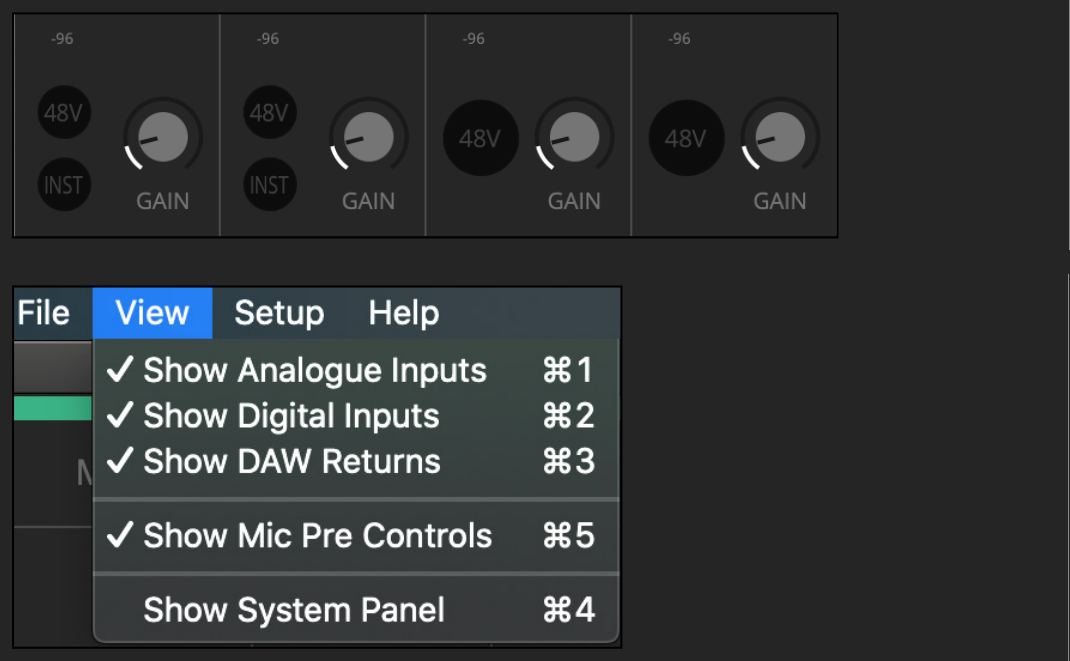

EVO 16 믹서 마이크 프리앰프 컨트롤
원격 마이크 프리앰프 컨트롤
주의

연결된 마이크 또는 장치에 필요한 경우에만 팬텀 파워를 활성화하십시오.

믹서 구성 저장​

EVO 16 믹서 설정은 나중에 다시 불러올 수 있도록 저장할 수 있습니다.

  1. File > Save를 엽니다.
  2. 구성 이름을 입력합니다.
  3. 구성을 저장합니다.

다른 컴퓨터로 설정을 전송하려면 EVO 애플리케이션의 믹서 설정 파일 내보내기 옵션을 사용하십시오.

믹서 구성 열기​

저장된 구성은 File > Open 메뉴에서 다시 열 수 있습니다.

현재 EVO 애플리케이션에서 파일로 저장된 믹서 구성을 불러오려면 다음과 같이 합니다.

  1. File > Open을 엽니다.
  2. Open Mixer Configuration From File을 선택합니다.
  3. 필요한 .XML 구성 파일을 선택합니다.

스탠드얼론 상태 저장​

EVO 16은 호스트 컴퓨터 없이 사용할 수 있도록 현재 소프트웨어 구성을 저장할 수 있습니다.

  1. 필요에 따라 믹서, 디지털 I/O, 출력 라우팅 및 Talkback 설정을 구성합니다.
  2. Setup을 엽니다.
  3. Store Standalone State를 선택합니다.

현재 구성이 EVO 16에 저장되며 컴퓨터 없이 전원을 켰을 때 다시 불러옵니다.

이후 EVO 16을 컴퓨터에 연결하면 인터페이스 전원을 다시 끌 때까지 EVO 애플리케이션의 구성이 제어권을 가집니다.

다음 단계​

컴퓨터 출력 페어, Main Mix 또는 Cue Mix를 녹음 또는 스트리밍 소프트웨어로 라우팅하려면 오디오 루프백으로 계속 진행하십시오.
