입력 컨트롤 및 Smartgain

게인이나 입력 기능을 변경하기 전에 번호 입력 버튼으로 아날로그 채널을 선택하십시오. EVO 16은 입력 게인을 수동으로 설정하거나 멀티채널 Smartgain으로 자동 설정할 수 있습니다.

Input selection and status

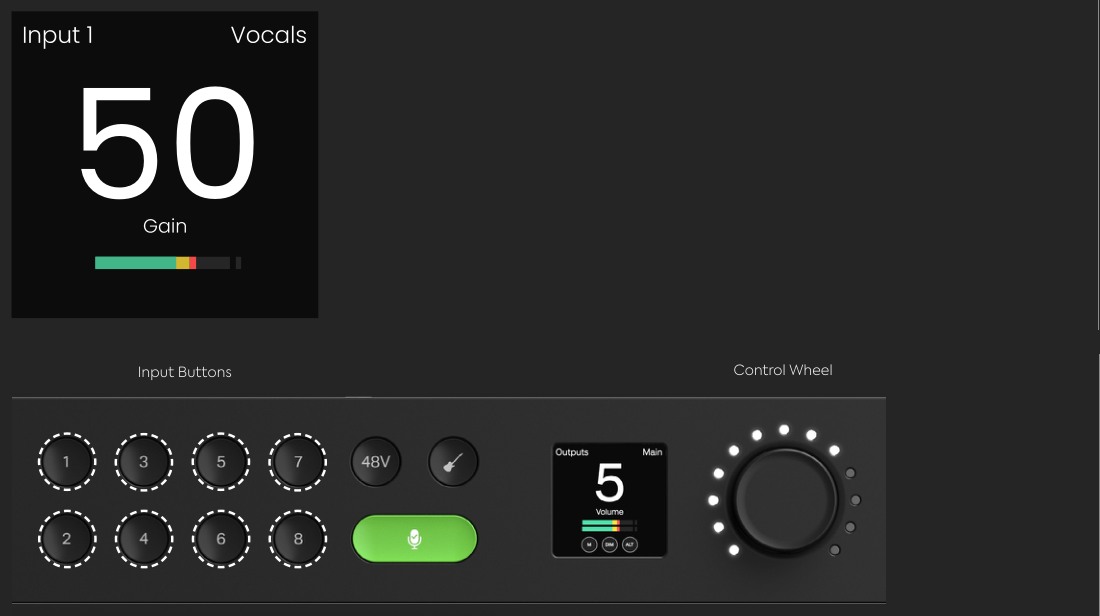

EVO 16 입력 상태 디스플레이 및 전면 패널 입력 컨트롤
입력 상태 및 수동 게인 컨트롤

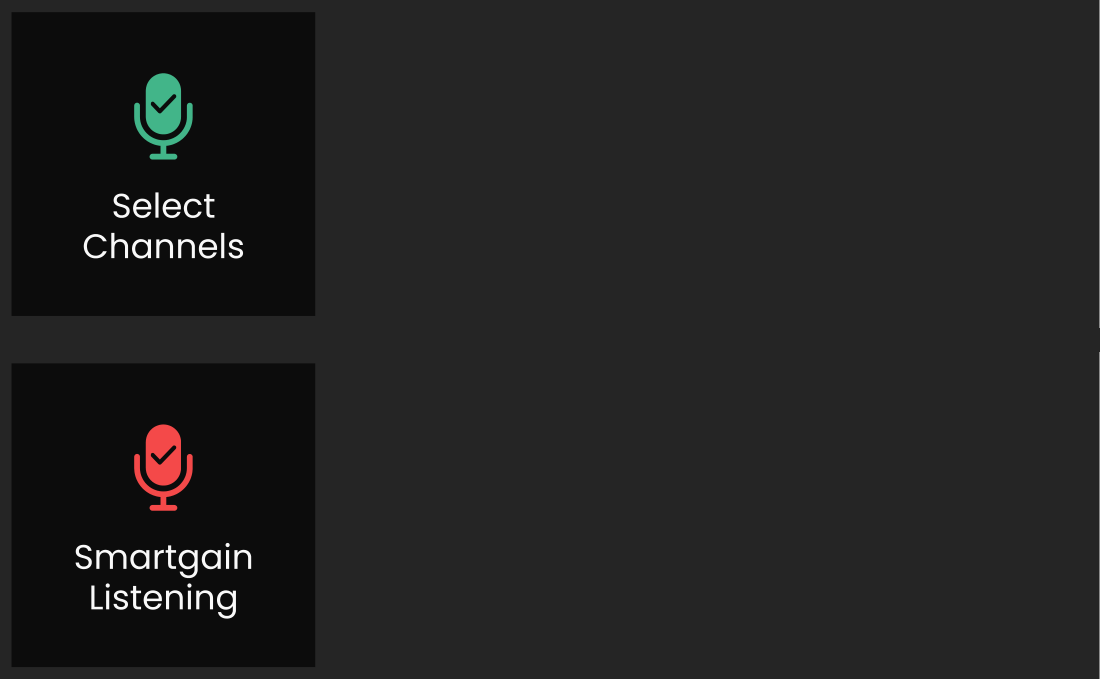

EVO 16 Smartgain 채널 선택 및 신호 분석 화면
멀티채널 Smartgain

입력 선택 및 수동 게인 설정​

  1. 필요한 아날로그 입력의 번호 버튼을 누릅니다.
  2. Input Status Screen을 확인합니다. 입력 번호, 지정된 채널 이름, 게인 설정 및 채널 미터가 표시됩니다.
  3. Control Wheel을 돌려 선택한 입력 게인을 조정합니다.
  4. 예상되는 가장 큰 녹음 레벨로 연주하고 미터를 사용하여 입력이 오버로드되지 않는지 확인합니다.

입력을 선택한 상태에서는 전면 패널 컨트롤로 입력 뮤트, 팬텀 파워 및 지원되는 경우 Instrument 모드도 사용할 수 있습니다.

Smartgain으로 게인 설정​

Smartgain은 한 번의 과정에서 여러 아날로그 입력을 분석하고 게인을 자동으로 설정할 수 있습니다. EVO 16은 여덟 개 아날로그 입력을 한 번에 모두 분석할 수 있습니다.

  1. 녹색 Smartgain 버튼을 누릅니다.
  2. Smartgain으로 분석할 채널의 번호 버튼을 누릅니다.
  3. 여덟 개 아날로그 채널을 빠르게 모두 선택하려면 Smartgain을 길게 누릅니다.
  4. Smartgain을 다시 눌러 신호 분석을 시작합니다.
  5. EVO 16이 선택한 입력을 분석하는 동안 녹음 중 예상되는 가장 큰 레벨로 연주하거나 노래합니다.
  6. Smartgain 상태 화면에 결과가 표시될 때까지 기다립니다.

선택한 모든 채널이 성공적으로 설정되면 EVO 16에 Smartgain 성공 화면이 표시되고 입력을 사용할 준비가 됩니다.

Smartgain 상태​

Smartgain이 선택한 채널 하나 이상을 설정하지 못하면 상태 화면에 각 채널의 결과가 표시됩니다.

  • 녹색: Smartgain이 성공적으로 완료되었습니다.
  • 빨간색: 해당 채널에서 Smartgain에 실패했습니다.
  • 회색: 해당 채널이 선택되지 않았습니다.

EVO 16이 채널 선택 화면으로 돌아오면 실패한 채널이 자동으로 선택됩니다. Smartgain을 다시 실행하기 전에 소스 레벨, 케이블 및 팬텀 파워 필요 여부를 확인하십시오.

노트

이미 성공적으로 설정된 채널은 다시 선택할 필요가 없습니다.

입력 뮤트​

뮤트 컨트롤이 표시되고 채널 버튼이 점멸하기 시작할 때까지 필요한 입력 버튼을 길게 누릅니다.

입력이 뮤트된 동안 Motion UI는 게인 값 대신 뮤트 아이콘을 표시합니다. 같은 입력 버튼을 다시 길게 누르면 뮤트가 해제됩니다.

입력을 스테레오 페어로 링크​

여덟 개의 아날로그 입력은 모두 인접한 스테레오 페어로 링크할 수 있습니다.

  • 1+2
  • 3+4
  • 5+6
  • 7+8

필요한 페어의 두 입력 버튼을 동시에 눌러 링크하거나 링크를 해제합니다.

채널이 링크되면 다음과 같이 동작합니다.

  • 한 채널을 선택하면 페어 채널도 함께 선택됩니다.
  • 페어는 동일한 게인 컨트롤을 사용합니다.
  • EVO 소프트웨어 믹서에서 두 입력이 스테레오 채널로 표시됩니다.
  • Motion UI에 해당 페어의 링크 표시가 나타납니다.

스테레오 링크는 스테레오 라인 레벨 장비 또는 매칭된 마이크 페어로 녹음하는 소스에 유용합니다.

팬텀 파워 활성화​

일반적으로 콘덴서 마이크를 포함한 일부 마이크에는 48 V 팬텀 파워가 필요합니다.

  1. 필요한 마이크 입력을 선택합니다.
  2. 48V를 누릅니다.
  3. 48V 버튼이 빨간색으로 점등되고 Motion UI에서 변경 사항이 확인되는지 확인합니다.

채널이 선택된 상태에서 48V를 다시 누르면 팬텀 파워가 꺼집니다.

팬텀 파워를 켜거나 끄는 동안 EVO 16은 스피커 또는 헤드폰으로 원치 않는 소음이 전달되는 것을 줄이기 위해 입력을 자동으로 뮤트합니다.

주의

팬텀 파워를 활성화하기 전에 마이크 제조사의 지침을 확인하십시오. 연결된 마이크에 필요한 경우에만 48 V를 활성화하십시오.

입력 1과 2에서 Instrument 모드 사용​

입력 1과 2는 JFET 악기 입력 경로로 전환할 수 있습니다.

  1. 1/4인치 TS 케이블로 악기를 입력 1 또는 2에 연결합니다.
  2. 해당 입력을 선택합니다.
  3. Instrument 버튼을 누릅니다.
  4. Control Wheel로 입력 게인을 수동 설정하거나 해당 채널을 Smartgain 과정에 포함합니다.

채널을 마이크 또는 라인 동작으로 되돌리려면 Instrument 버튼을 다시 누릅니다.

노트

EVO 16에서는 같은 입력에서 Instrument 모드와 팬텀 파워를 동시에 활성화할 수 없습니다. 둘 다 활성화하려고 하면 Motion UI에 경고가 표시됩니다.

다음 단계​

스피커 및 헤드폰 레벨을 설정하고 프로그래밍 가능한 Function 버튼을 구성하려면 모니터링 및 출력 컨트롤로 계속 진행하십시오.
