机架安装

EVO 16 可以使用随附的机架耳安装到标准设备机架中。请牢固安装两侧机架耳，并确保音频接口周围有适当的通风空间。

机架安装

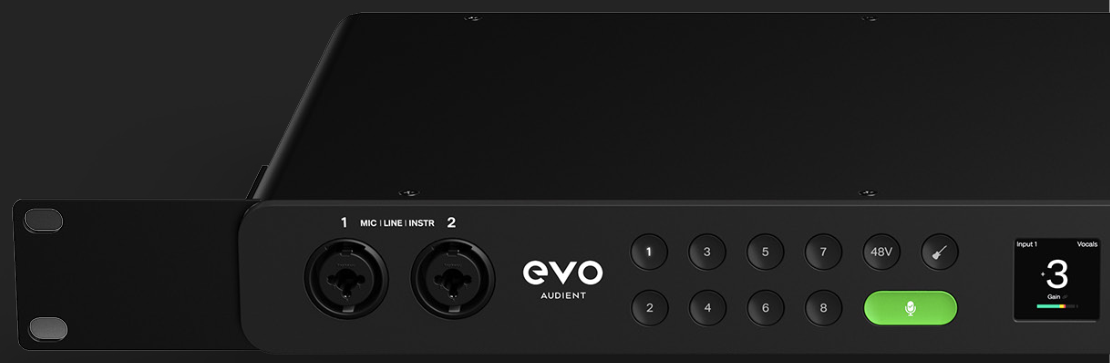

已安装机架耳的 EVO 16
安装机架耳后的 EVO 16

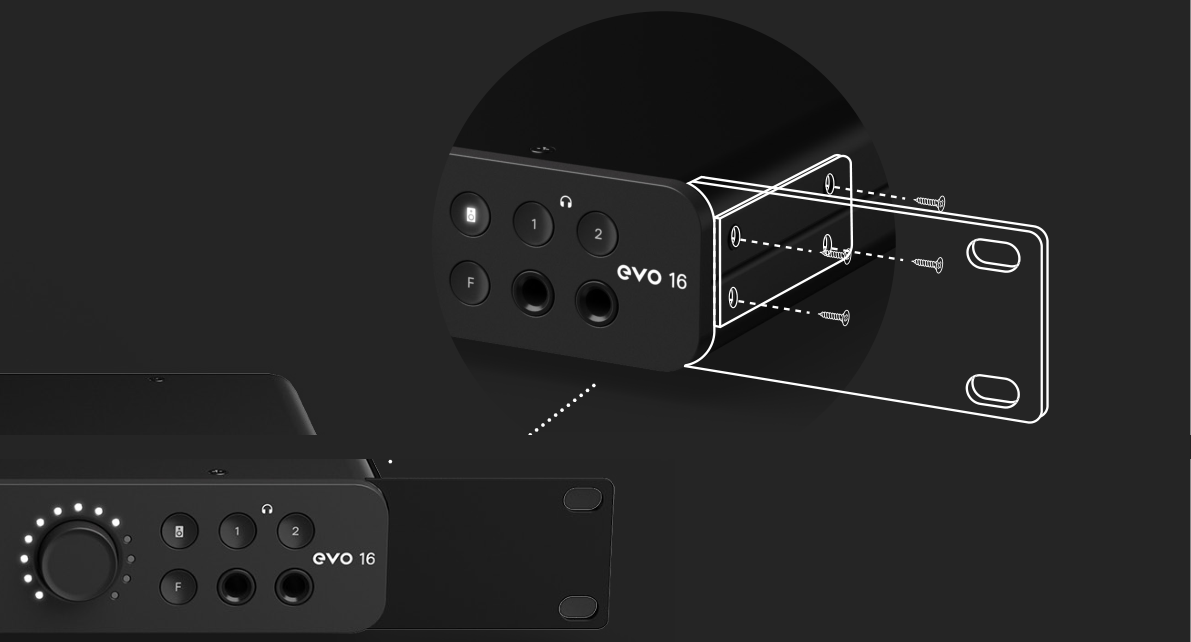

EVO 16 机架耳安装位置和通风示意图
机架耳固定位置和通风说明

所需工具​

  • 3 mm 内六角螺丝刀或扳手
  • Pozidriv 十字螺丝刀

安装机架耳​

  1. 使用 3 mm 内六角螺丝刀拆下 EVO 16 一侧靠近设备前部的两颗螺丝。
  2. 放置机架耳，使其 4 个螺丝孔与 EVO 16 侧面的 4 个孔对齐。
  3. 装入随附的 4 颗 M4 螺丝并拧紧至牢固。
  4. 在另一侧机架耳上重复此步骤。
  5. 将 EVO 16 安装到机架前，使用 Pozidriv 十字螺丝刀拆下设备底部的橡胶脚垫。
通风和摆放

如果没有在设备周围留出合适的通风空间，请勿将 EVO 16 直接安装在会产生大量热量的设备上方或下方，例如电子管外置设备或多通道 AD/DA 转换器。确保侧面通风口没有被遮挡。

V2.4 手册的机架安装章节建议在 EVO 16 上方和下方至少各留出 1U 的空闲机架空间，并保持侧面通风口畅通。手册独立的安全摆放章节还规定了设备周围的其他间距要求。规划机架安装时，请查看安全和合规，并让设备远离散热器、热风口、炉具、放大器以及其他热源。

用于运输的机架​

如果机架会经常运输，例如用于现场音频应用，请在机架内部为 EVO 16 提供额外物理支撑。机架托盘或合适的侧面支撑可以减少机架耳承受的负荷，并帮助降低运输过程中损坏的风险。

后续步骤​

配置数字扩展或外部时钟时，请继续阅读光纤输入、输出和时钟。
